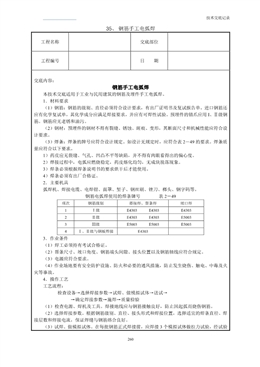

技術交底記錄
35、
260
鋼筋手工電弧焊
工程名稱交底部位
工程編號 日 期
交底內容：
鋼筋手工電弧焊
本技術交底適用于工業與民用建筑的鋼筋及埋件手工電弧焊。
1．材料要求
（1）鋼筋：鋼筋的級別、直徑必須符合設計要求，有出廠證明書及復試報告單。進口鋼筋還
應有化學復試單，其化學成分應滿足焊接要求，并應有可焊性試驗。預埋件的錨爪應用I、Ⅱ級鋼
筋。鋼筋應無老銹和油污。
（2）鋼材：預埋件的鋼材不得有裂縫、銹蝕、斑痕、變形，其斷面尺寸和機械性能應符合設
計要求。
（3）焊條：焊條的牌號應符合設計規定。如設計無規定時，應符合表2－49 的要求。焊條質
量應符合以下要求。
1）藥皮應無裂縫、氣孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2）焊接過程中，電弧應燃燒穩定，藥皮熔化均勻，無成塊脫落現象。
3）焊條必須根據焊條說明書的要求烘干后才能使用。
4）焊條必須有出廠合格證。
2．主要機具
弧焊機、焊接電纜、電焊鉗、面罩、塹子、鋼絲刷、銼刀、榔頭、鋼字碼等。
鋼筋電弧焊使用的焊條牌號 表 2－49
項次鋼筋級別搭接焊、幫條焊坡口焊
1 Ⅰ級 E4303 E4303 E4303
2 Ⅱ級 E4303 E4303 E5003
3 Ⅲ級 E5003 E5003 E5003
4 Ⅰ、Ⅱ級與鋼板焊接 E4303
3．作業條件
（1）焊工必須持有考試合格證。
（2）幫條尺寸、坡口角度、鋼筋端頭間隙、接頭位置以及鋼筋軸線應符合規定。
（3）電源應符合要求。
（4）作業場地要有安全防護設施、防火和必要的通風措施，防止發生燒傷、觸電、中毒及火
災等事故。
4．操作工藝
工藝流程：
檢查設備→選擇焊接參數→試焊、做模擬試體→送試→
→確定焊接參數→施焊→質量檢驗
（1）檢查電源、焊機及工具。焊接地線應與鋼筋接觸良好，防止因起弧而燒傷鋼筋。
（2）選擇焊接參數。根據鋼筋級別、直徑、接頭形式和焊接位置，選擇適宜的焊條直徑、焊
接層數和焊接電流，保證焊縫與鋼筋熔合良好。
（3）試焊、做模擬試體。在每批鋼筋正式焊接前，應焊接3 個模擬試體做拉力試驗，經試驗
技術交底記錄
261
工程名稱交底部位
工程編號 日 期
合格后，方可按確定的焊接參數成批生產。
（4）施焊操作：
1）引?。簬в袎|板或幫條的接頭，引弧應在鋼板或幫條上進行。無鋼筋板或無幫條的接頭，
引弧應在形成焊縫的部位，防止燒傷主筋。
2）定位：焊接時應先焊定位點再施焊。
3）運條：運條時的直線前進、橫向擺動和送進焊條三個動作要協調平穩。
4）收?。菏栈r(shí)，應將熔池填滿。拉滅電弧時，注意不要在工作表面造成電弧擦傷。
5）多層焊：如鋼筋直徑較大，需要進行多層施焊時，應分層間斷施焊，每焊一層后，應清渣
再焊接下一層。應保證焊縫的高度和長度。
6）熔合：焊接過程中應有足夠的熔深。主焊縫與定位焊縫應結合良好，避免氣孔、夾渣和燒
傷缺陷，并防止產生裂縫。
（5）平焊：平焊時要注意熔渣和鐵水混合不清的現象，防止熔渣流到鐵水前面。熔池也應控
制成橢圓形，一般采用右焊法，焊條與工作表面成70 度。
（6）立焊：立焊時，鐵水與熔渣易分離。要防止熔池溫度過高，鐵水下墜形成焊瘤。操作時
焊條與垂直面形成60 度～80 度角，使電弧略向上，吹向熔池中心。焊第一道時，應壓住電弧向上
運條，同時作較小的橫向擺動，其余各層用半圓形橫向擺動加挑弧法向上焊接。
（7）橫焊：焊條傾斜70 度～80 度，防止鐵水受自重作用墜到下坡口上。運條到上坡口處不
作運弧停頓，迅速帶到下坡口根部作微小橫拉穩弧動作，依次勻速進行焊接。
（8）仰焊：仰焊時宜用小電流短弧焊接，熔池宜薄，且應確保與母材熔合良好。第一層焊縫
用短電弧作前后推拉動作，焊條與焊接方向成80 度～90 度角。其余各層焊條橫擺，并在坡口側略
停頓穩弧，保證兩側熔合。
（9）鋼筋幫條焊：
1）鋼筋幫條焊適用于Ⅰ、Ⅱ、Ⅲ級鋼筋。鋼筋幫條焊宜采用大面焊，見圖2－42（a），不能
進行雙面焊時，也可采用單面焊，見圖2－42（b）。
幫條宜采用與主筋同級別、同直徑的鋼筋制作，其幫條長度L 見表2－50。如幫條級別與主
筋相同時，幫條的直徑可以比主筋直徑小一個規格。如幫條直徑與主筋相同時，幫條鋼筋可比主
筋低一個級別。
2）鋼筋幫條接頭的焊縫厚度h 應不小于0.3 鋼筋直徑，焊縫寬度b 不小于0.7 鋼筋直徑。見
圖2－43。
鋼筋幫條長度 表 2－50
項次 鋼筋級別 焊縫型式 幫條長度L
1 Ⅰ級
單面焊≥8D
雙面焊 ≥4D
2 Ⅱ、Ⅲ級
單面焊≥10D
雙面焊 ≥5D
注：D 為鋼筋直徑。
3）鋼筋幫條焊時，鋼筋的裝配和焊接應符合下列要求：
A．兩主筋端頭之間，應留2～5mm 的間隙。
B．幫條與主筋之間用四點定位固定，定位焊縫應離幫條端部20mm 以上。
技術交底記錄
262
工程名稱交底部位
工程編號 日 期
C．焊接時，引弧應在幫條的一端開始，收弧應在幫條鋼筋端頭上，弧坑應填滿。第一層焊縫
應有足夠的熔深，主焊縫與定位焊縫，特別是在定位焊縫的始端與終端，應熔合良好。
（10）鋼筋搭接焊：
1）鋼筋搭接焊適用于Ⅰ、Ⅱ級鋼筋。焊接時，宜采用雙面焊，見圖2－44(a)。不能進行雙面
焊時，也可采用單面焊，見圖2－44（b）。搭接長度L 應與幫條長度相同，見表2－50。
2）搭接接頭的焊縫厚度h 應不小于0.3 鋼筋直徑；焊縫寬度b 不小于0.7 鋼筋直徑。
3）搭接焊時，鋼筋的裝配和焊接應符合下列要求：
A．搭接焊時，鋼筋宜預彎，以保證兩鋼筋的軸線在一直線上。
在現場預制構件安裝條件下，節點處鋼筋進行搭接焊時，如鋼筋預彎確有困難，可不預彎。
B．搭接焊時，用兩點固定，定拉焊縫應離搭接端部20mm 以上。
C．焊接時，引弧應在搭接鋼筋的一端開始，收弧應在搭接鋼筋端頭上，弧坑應填滿。第一層
焊縫應有足夠的熔深，主焊縫與定位焊縫，特別是在定位焊縫的始端與終端，應熔合良好。
（11）預埋件T 形接頭電弧焊：
預埋件T 形接頭電弧焊的接頭形式分貼角焊和穿孔塞焊兩種。
焊接時，應符合下列要求：
1）鋼板厚度S 不小于0.6 鋼筋直徑，并不宜小于6mm。
2）鋼筋應采用Ⅰ、Ⅱ級。受力錨固鋼筋直徑不宜小于8mm，構造錨固鋼筋直徑不宜小于6mm。
錨固鋼筋直徑在18mm 以內，可采用貼角焊；錨固鋼筋直徑為18～22mm 時，宜采用穿孔塞焊。
3）采用I 級鋼筋時，貼角焊縫焊腳K 不小于0.5 鋼筋直徑；采用Ⅱ級鋼筋時，焊縫焊腳K 不
小于0.6 鋼筋直徑。
4）焊接電流不宜過大，嚴禁燒傷鋼筋。
（12）鋼筋與鋼板搭接焊：
鋼筋與鋼板搭接焊時，接頭形式見圖2－46。I 級鋼筋的搭接長度K 不小于4 倍鋼筋直徑，Ⅱ
級鋼筋的搭接長度L 不小于5 倍鋼筋直徑，焊縫寬度b 不小于0.5 鋼筋直徑，焊縫厚度h 不小于
0.35 鋼筋直徑。
（13）在裝配式框架結構的安裝中，鋼筋焊接應符合下列要求：
1）兩鋼筋軸線偏移較大時，宜采用冷彎矯正，但不得用錘敲擊。如冷彎矯正有困難，可采用
氧乙炔焰加熱后矯正，加熱溫度不得超過850℃，避免燒傷鋼筋。
2）焊接時，應選擇合理的焊接順序，對于柱間節點，可對稱焊接，以減少結構的變形。
（14）鋼筋低溫焊接：
1）在環境溫度低于－5℃的條件下進行焊接時為鋼筋低溫焊接。低溫焊接時，除遵守常溫焊
接的有關規定外，應調整焊接工藝參數，使焊縫和熱影響區緩慢冷卻。風力超過4 級時，應有擋
風措施。焊后未冷卻的接頭應避免碰到冰雪。
2）鋼筋低溫電弧焊時，焊接工藝應符合下列要求：
A．進行幫條平焊或搭接平焊時，第一層焊縫，先從中間引弧，再向雙端運弧；立焊時，先從
中間向上方運弧，再?gòu)南露讼蛑虚g運弧，以使接頭端部的鋼筋達到一定的預熱效果。在以后各層
焊縫的焊接時，采取分層控溫施焊。層間溫度控制在150℃～350℃之間，以起到緩冷的作用。
B．Ⅱ、Ⅲ級鋼筋電弧焊接頭進行多層施焊時，采用“回火焊道施焊法”，即最后回火焊道的
長度比前層焊道在兩端各縮短4～6mm，以消除或減少前層焊道及過熱區的淬硬組織，改善接頭
的性能。
技術交底記錄
263
工程名稱交底部位
工程編號 日 期
C．焊接電流略微增大，焊接速度適當減慢。
5．質量標準
（1）保證項目：
1）鋼筋的品種和質量、焊條的牌號、性能及接頭中使用的鋼板和型鋼均必須符合設計要求和
有關標準的規定。
注：進口鋼筋需先經過化學成分檢驗和焊接試驗，符合有關規定后方可焊接。
檢驗方法：檢查出廠證明書和試驗報告單。
2）鋼筋的規格、焊接接頭的位置、同一截面內接頭的百分比必須符合設計要求和施工規范的
規定。
檢驗方法：觀察或尺量檢查。
3）弧焊接頭的強度檢驗必須合格。
從成品中每批切取三個接頭進行抗拉試驗。對于裝配式結構節點的鋼筋焊接接頭，可按生產
條件制作模擬試體。
在工廠焊接條件下，以300 個同類型接頭（同鋼筋級別、同接頭型式）為一批。
在現場安裝條件下，每一樓層中以300 個同類型接頭（同鋼筋級別、同接頭型式、同焊接位
置）作為一批，不足300 個時，仍作為一批。
檢驗方法：檢查焊接試體試驗報告單。
（2）基本項目：操作者應在接頭清渣后逐個檢查焊體的外觀質量，其檢查結果應符合下列要
求：
1）焊接表面平整，不得有較大的凹陷，焊瘤。
2）接頭處不得有裂紋。
3）咬邊深度、氣孔、夾渣的數量和大小，以及接頭尺寸偏差，不得超過表2－51 所規定的數
值。
鋼筋電弧焊接頭尺寸偏差缺陷允許值 表 2－51
項次項目允許偏差檢驗方法
1 幫條沿接頭中心線負位置偏差 0.5d 尺量
2 接頭彎折 4度
用刻槽直尺
3 接頭處鋼筋軸線的偏移 0.1d且不大于3mm
4 焊縫厚度 －0.05d 用卡尺和尺
5 焊縫寬度 －0.1d 尺量
6 焊縫長度 －0.5d 尺量
7 橫向咬邊深度 0.5mm 目測
8
焊縫氣孔及夾渣的數量和大小
2 個、6（mm
在長2d 的焊縫表面上
） 尺量、目測
外觀檢查不合格的接頭，經修整或補強后可提交二次驗收。
檢驗方法：目測或量測。
6．成品保護
注意對已綁扎好的鋼筋骨架的保護，不亂踩亂折，不粘油污，在施工中折亂的骨架要認真修
復，保證鋼筋骨架中各種鋼筋位置正確。
技術交底記錄
264
工程名稱交底部位
工程編號 日 期
7．應注意的質量問題
（1）檢查幫條尺寸、坡口角度、鋼筋端頭間隙、鋼筋軸線偏移，以及鋼材表面質量情況，不
符合要求時不得焊接。
（2）搭接線應與鋼筋接觸良好，不得隨意亂搭，防止打弧。
（3）帶有鋼板或幫條的接頭，引弧應在鋼板或幫條上進行。無鋼板或無幫條的接頭，引弧應
在形成焊縫部位，不得隨意引弧，防止燒傷主筋。
（4）根據鋼筋級別、直徑、接頭型式和焊接位置，選擇適宜的焊條直徑和焊接電流，保證焊
縫與鋼筋熔合良好。
（5）焊接過程中及時清渣，焊縫表面光滑平整，焊縫美觀，加強焊縫應平緩過渡，弧坑應填
滿。
技術負責人： 交底人： 接交人：
