所有構件均為現場吊裝成型，工地現場直接吊裝；鋼柱、主梁、次梁等大型鋼構件用汽車吊吊裝。應吊裝工作量大，特制定以下吊裝方案：

一、     鋼柱的吊裝：

1、鋼柱在吊裝前應在構件表面標出安裝用的控制線作為校正的依據，同時鋼柱每校正好一根應與前根鋼柱用次梁、柱間支撐等鏈接并固定。

2、吊裝采用斜吊法及旋轉法相結合，鋼絲繩綁扎點與鋼構件接觸點之間，應用軟材料保護好鋼構件，以防鋼構件及鋼絲繩受損，起重機邊回轉邊起鉤，使鋼柱繞柱腳旋轉而直立，立鋼柱時，先將鋼柱腳螺栓孔插入預留螺栓，回轉吊臂，使鋼柱頭大致垂直后初步對中，即對螺栓進行初擰。

3、校正前先檢查鋼柱腳的軸線，使其達到規范的要求，再檢查標高，鋼柱的標高可以用墊板控制，墊板應設置在靠近地腳螺栓的鋼柱底板加勁板下。

4、鋼柱經過初校，垂直度偏差控制在20㎜以內方可使用起重機脫鉤，鋼柱的垂直度用兩臺經緯儀進行校正，具體見下表：

  二、鋼屋架的吊裝：

    1、鋼屋架現場拼裝，采用立拼。

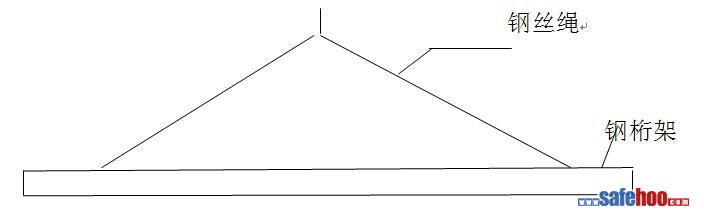

2、吊裝采用單榀吊裝，吊點采用四點綁扎，綁扎點，應有軟材料墊至其中以防鋼構件受損。起吊時先將屋架吊離地面50cm左右，使屋架中心對準安裝位置中心，然后徐徐升鉤，將屋架吊至柱頂以上，再用溜繩旋轉屋架使其對準柱頂，以使落鉤就位，落鉤時應緩慢進行，并在屋架剛接觸柱頂時即剎車對準預留螺栓孔，并將螺栓穿入孔內，初擰作臨時固定，同時進行垂直度校正和最后固定，屋架垂直度用掛線錘檢查，用四根溜繩從兩邊把屋架拉牢，以后各榀屋架可用四根校正器作臨時固定和校下，屋架經校正后，即可安裝各類支撐及檁條等，并終擰螺栓作最后固定。





                   鋼桁架梁安裝允許誤差：
