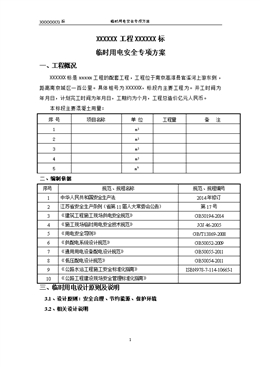

XXXXXX工程XXXXXX標
臨時用電安全專項方案
一、工程概況
XXXXXX標是xxxxx工程的配套工程，工程位于南京高淳縣官溪河上游東側，距離南京城區一百公里。具體樁號為XXXXXX，標段內主要工程為。開工時間為年月日，計劃完工時間為年月日，工期約為個月，工程總造價億元人民幣。
本標段主要混凝土用量：
序 號	項目名稱	單 位	工程量	備   注
1		m3
2		m3
3		m3
4		m3
5		m³
二、編制依據
序號	規范、規程名稱	規范、規程編號
1	中華人民共和國安全生產法	2014年修訂
2	江蘇省安全生產條例（省第11屆人大常委會公告）	第17號
3	《建筑工程施工現場供電安全規范》	GB50194-2014
4	《施工現場臨時用電安全技術規范》	JGJ 46-2005
5	《用電安全導則》	GB/T13869-2008
6	《供配電系統設計規范》	GB50052-2009
7	《通用用電設備配電設計規范》	GB50055-2011
8	《低壓配電設計規范》	GB50054-2011
9	《公路水運工程施工安全標準化指南》	ISBN978-7-114-10665-1
10	《公路工程建設現場安全管理標準化指南》
三、臨時用電設計原則及說明
3.1、設計原則：安全合理、節約能源、保護環境
3.2、相關設計說明

3.2.1、施工用電按規范要求采用TN-S接零保護系統，三相五線配電，如下圖所示：

3.2.2、配電系統設置配電柜或總配電箱、分配電箱、開關箱均做接零，重復接地電阻R≤10Ω，實行三級配電；三級配電系統遵守四項基本原則：即分級分路原則，動力照明分設原則，壓縮配電間距原則，環境安全原則。三級配電系統結構型式示意圖見下頁圖：

3.2.3、臨時用電在總配電箱、分配電箱和開關箱中設置漏電保護器，形成用電線路的分級保護。
漏電保護器安裝在總配電箱、分配電箱和開關箱靠近負荷的一側，即用電線路先經過閘刀電源開關，再到漏電保護器；漏電保護器應滿足以下要求：
開關箱中漏電保護器的額定漏電動作電流≤30mA，額定漏電動作時間≤0.1s；總配電箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA.s；漏電保護器應動作靈敏，不得出現不動作或者誤動作的現象。
3.2.4、現場施工用電的設備較多，設備之間的容量相差較大，為簡化計算，按需要系數法計算，需要系數法是估算值。
3.2.5、通過正確計算，合理分布負荷，使三相均衡。
四、現場勘測及供電特點分析
4.1、本工程所在施工現場范圍內無各種埋地管線。
4.2、用電設備負荷的流動性、季節性、時間性強、負荷布局分散且不均等、線路長，電壓損耗較大。
4.3、外電從當?shù)仉娋W(wǎng)接入500KV高壓，分別進入箱變，項目部根據工程變更前實際情況將箱變放置在樁號為xxxxx處老防洪大堤堤頂，停工一年多后因設計變更，導致結構物和征地發生變化，項目部根據現有情況不得不將攪拌樓從xxxxx處移至xxxxx處，而整體箱變未移，并在新的攪拌樓位置設置新的箱變，從原有位置用240平鋁芯線連接到新的攪拌樓位置，沿線電纜線采用架空和埋設相結合（見電纜線架空埋設示意圖）。此處電纜線分兩次施工架設，第一次沿老大堤迎水面架設，2015年汛期前轉移到新建大堤背水側。
4.4、現場布局見臨時用電平面圖所示。
五、配電設計
5.1、根據施工現場用電設備布置情況，各部位主要采用地埋導線敷設方式(或采用同負荷架線的形式)，布置位置及線路走向參見現場平面布置圖。
5.2、本工程攪拌樓、預制場、鋼筋加工場、PCC管樁以及灌注樁共用1臺500箱式變壓器，施工現場根據現場用電情況配備滿足用電要求的發電機組，距離圩局較近的施工區可與圩局協調，就近使用圩局電源。生活區、試驗室、辦公區與施工區域分離，配電采用當?shù)胤b廠電源，可以滿足上述用電需求。2014年底因發生土方滑移現象，施工中取消了錨地段混凝土施工，因此灌注樁和鋼筋加工場已不再建設，同時PCC管樁已施工完成，2015年暫不施工混凝土結構，所有現場施工以土方為主，其配電房以北段與外側水域連接，不需要排水，北側用電主要以攪拌樓生活用電為主，配電房南側設一抽水點，按照用電要求布設。
5.3、本工程設計采用放射式和樹干式配電方式。
5.4、施工現場主要用電機械設備表：

機具名稱	型 號	電壓	額定功率(kW)	數量	累計
砼攪拌站1號	HZS60	380	80	1	80
砼攪拌機2號	HZS60	380	80	1	80
潛水泵	QY40-16-3	380	3	2	6
卷揚機	JM-5B	380	11	1	11
交流電焊機	BX3-120-1	380	31.5	2	63
木工平刨床	MB503A	380	2.2	2	4.4
木工圓鋸	YN-30	380	2.2	1	2.2
鋼筋調直機	GT3/9	380	2.2	1	2.2
鋼筋切斷機	GQ40	380	5.5	2	11
鋼筋彎曲機	GW40	380	4	2	8
插入式振動器	ZX50	380	1.5	4	6
高壓鈉燈	GY16	220	1	8	8
碘鎢燈	密閉式	220	1	5	5
復印機	松下	220	0.9	1	0.9
打印機	聯想	220	0.65	1	0.65
PCC管樁樁機		380	195	2	390
灌注樁樁機	GPS=15型	380	110	1	110
合計	788.35kw
注：項目部辦公室、實驗室、宿舍用電是從租住房接入，不計入臨時用電負荷計算。
序 號	分類代碼	類  別	特  點
1	Ⅰ	連續工作制負荷	長時間連續工作的用電設備，負荷比較穩定，即30min內出現的最大平均負荷與最大負荷班的平均負荷相差不大。
2	Ⅱ	短時工作制負荷	工作時間短、停歇時間長的用電設備，在整個用電設備中占容量少，耗電量也相應比較少。
3	Ⅲ	反復短時工作制負荷	時而工作，時而停歇，反復運行的用電設備。
4	Ⅳ	單相連續負荷	長時間工作的空調、辦公設備等
六、負荷計算
6.1負荷計算說明
6.1.1根據施工現場的特點，將用電負荷分為動力負荷及照明負荷兩部分，分類統計：
6.1.2動力負荷按設備工作制將施工現場用電設備進行分類，分類標準
6.1.3照明分為室內照明(V)和外部照明(VI)。
6.2 設備容量（PE）計算
6.2.1動力負荷
(1)連續工作制負荷的設備功率等于額定功率。

PE：設備總?cè)萘?，KW；
PN：某臺設備的銘牌功率，KW。
……
