中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
7

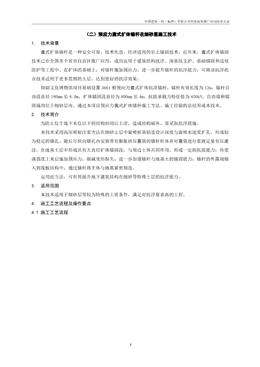

（二）預應力囊式擴體錨桿在細砂層施工技術
1. 技術背景
囊式擴體錨桿是一種安全可靠、技術先進、經濟適用的巖土錨固技術，近年來，囊式擴體錨固
技術已在全國多個省市自治區推廣應用，成功運用于建筑結構抗浮、深基坑支護、基礎錨固和邊坡
防護等工程中。在擴體的基礎上，對錨桿施加預應力，進一步提升錨桿的抗浮能力，可將該抗浮組
合技術適用于更多范圍的土層，達到更好的抗浮效果。
仰韶文化博物館項目基礎設置3661 根預應力囊式擴體抗浮錨桿，錨桿有效長度為12m，錨桿自
由段直徑180mm 長8.0m，擴體錨固段直徑為800mm 長4m；抗拔承載力特征值為450kN，自由端和錨
固端均位于細砂層內。通過本項目預應力囊式擴體錨桿施工方法、施工經驗的總結形成本技術。
2. 技術簡介
為防止位于地下水位以下的結構封閉后上浮，造成結構破壞，需采取抗浮措施。
本技術采用高壓噴射注漿方法在細砂土層中旋噴樁基鉆進設計深度與旋噴水泥漿擴孔，形成較
為穩定的錨孔，隨后盡快向錨孔內安放帶有膨脹擠壓囊袋的錨桿桿體并對囊袋進行漿液定量有壓灌
注，在地基土層中形成具有大直徑擴體錨固段，與周邊土體共同作用，形成一定的抗拔能力；待漿
液強度上來后施加預應力，削減變形損失，進一步加強錨桿與地基土的錨固能力；錨桿的外露端錨
入到筏板結構中，通過錨桿將主體與地基緊密相連。
運用此方法，可有效提升地下建筑結構在細砂等特殊土層的抗浮能力。
3. 適用范圍
本技術適用于細砂層等較為特殊的土質條件，滿足對抗浮要求高的工程。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
8
施工工藝流程圖
4.2 施工操作要點
4.2.1 施工準備
現場做到三通一平；鋼材和水泥施工材料進場，作好材料復驗工作；錨桿鉆機和的配套設備進
場，進場后組織人員對設備進行組裝、檢修和維護、保養，并進行試運行；對GPS、全站儀、水準
儀、泥漿比重儀等檢測計量設備進行檢定和標定，確保各儀器在標定期內等。
4.2.2 測量定位
1、根據錨桿的平面布置圖進行錨桿孔位中心坐標測放，多次復核，確保坐標準確。
2、安排測量人員使用GPS 進行錨桿孔位現場測定，對以測量放線好的錨位應做好標記，標記
要清晰牢固，并在其周圍放置醒目的警示標志，以防其他施工人員或工程機械破壞該標記。
4.2.3 開孔試錨及工藝試驗
為確保錨桿極限抗浮承載力能滿足抗浮承載力特征值和調整合適的施工參數，對現場可能存在
不利因素的場地進行試錨和錨桿承載力檢測。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
9
4.2.4 鉆機就位、錨桿成孔
1、鉆機通過液壓履帶爬行至錨桿孔位處，調整鉆桿至孔位上方使鉆桿中心與孔位中心對齊，并
鉆桿保持垂直。
2、本項目錨桿成孔采用ZGZ-A25 型高強牌新型大扭矩旋噴錨桿鉆機，將旋噴樁基鉆入到設計
深度，此時不得停鉆，保持穩鉆來清空孔內浮土。
3、在鉆進過程中，應實時觀測孔口溢漿情況，確保在鉆進過程中，孔口溢漿量的平穩，防止埋
鉆事故的發生。
4.2.5 高壓旋噴擴孔
1、鉆機穩定且浮土清理完畢后，開始進行高壓旋噴注漿擴孔，由于細砂土層粘聚力基本為零且
存在砂礫空隙，鉆機通過高壓旋噴后既能形成一定錨桿孔徑，也可將注漿液滲入到四周的砂土層中，
形成一定厚度含有水泥漿的孔壁，防止塌孔，保證錨孔的穩定。
2、旋噴用水泥漿為水灰比1.0 的純水泥漿，旋噴壓力25～30MPa，漿量70L/min；旋噴提升速
度10～20cm/min，旋轉速度10～20 轉/min。擴體段提升速度、旋轉速度直接關系擴體尺寸大小，作
為重點控制內容。
3、現場檢測擴體段開始前與結束后攪拌桶內水泥漿減少量，作為預估擴體段體積依據。
4.2.6 錨桿安放
1、進場鋼筋應有出廠質量證明書，進場后取樣試驗和焊接試驗合格后方可使用。
2、按設計要求制作錨桿，應在錨桿桿件上設置錐形對中載體，使錨桿能夠處于錨孔中心位置，
沿鋼筋桿體軸線方向每隔2.0m 設置一個。
3、鋼筋插入時若發現孔壁坍塌，應重新透清孔，直至能順利送入錨桿為止。
4、鋼筋應采用切割機切斷，不得采用電弧切割。嚴禁在桿體上進行任何電焊操作。
4.2.7 注漿、補漿
1、錨桿放入后通過注漿管進行水泥漿注漿，水泥可采用P?O?42.5，注漿時需保證注漿壓力，
囊體內灌注完成后接續對囊體頂部進行水泥凈漿灌注，且孔口返漿顏色明顯變深后停止灌注。可根
據需要添加減水劑、保水劑及其它外加劑。
2、注漿完成后，需及時對缺漿錨桿經行二次補漿，確保錨固體標高滿足設計要求。灌注量為根
據囊體尺寸計算確定，灌注量由攪拌桶內泥漿剩余量來推算。
3、錨固段注漿體需保證一定的注漿壓力，在細砂土質中形成滿足要求直徑的擴體段。
4.2.8 錨桿養護及保護
1、錨桿施工完成后對錨孔內的水泥漿進行養護，在養護期內，不得碰撞錨桿。
2、錨桿注漿體強度達到設計要求后，進行土方施工；整個挖土過程必須防止挖機對錨桿頭部碰
撞產生絲扣破壞，導致無法進行錨頭錨具安裝。
4.2.9 錨桿間浮土及錨頭清理
1、待錨桿注漿混凝土達到設計要求后，且驗收合格，對錨桿周邊土進行開挖清理。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
10
2、錨桿間土利用小挖機和人工配合的方式進行清理，禁止挖機直接挖到錨桿和超挖，在大面清
槽的設計標高上，每根錨桿四周額外挖出邊長不小于500mm 深度50mm 的正方形基槽。
3、錨間土清理完畢后對露出的錨桿端部的余土進行清理干凈。
4.2.10 墊層及防水施工
1、驗槽合格后鋪設200mm 厚碎石褥墊層，在上澆筑混凝土墊層，保證錨桿四周的正方形基槽
澆筑與大面同標高。
2、待墊層含水率小于9%時進行防水卷材施工，此處需增加防水加強層。
4.2.11 桿體預應力件安裝加載
1、錨桿張拉在墊層施工完畢后，注漿錨固體強度≥25MPa 時實施。
2、安裝錨墊板與六角+球形底座張緊螺母；錨墊板與墊層貼緊不得有空隙，錨墊板中間開斜圓
孔，斜圓孔剖面與張緊螺母球形底面造型一致，互相貼緊。
3、采用扭矩扳手?jǐn)Q緊張緊螺母，施加預應力，預應力鎖定荷載。
4.2.12 彎折鋼筋機械連接
露出的錨桿上部擰上彎折錨固連機器，將水平錨固筋穿過連接器并居中，隨后放置兩根彎起鋼
筋與筏板主筋綁扎。
4.2.13 底板混凝土澆筑交付
混凝土澆筑，振搗時禁止觸碰彎折鋼筋，導致錯位。
5. 材料與設備（參考廠家）
5.1 材料
表5.1-1 主要材料表
序號材料名稱規格主要指標單位用途
1 預應力混凝土用螺紋鋼筋PSB1200 強度設計值1000(N/mm2) m 承受拉力構件
2 壓注漿管路Φ25 受壓2.0MPa m 注漿用管路
3 螺旋箍筋HPB300 A10 個局部混凝加強
4 水平錨固筋A(yù)T34 強度設計值1000(N/mm2) 個錨桿錨固到筏板內
5 彎折連接器AT34 強度設計值1000(N/mm2) 個穿入水平錨固筋
6 彎起鋼筋HRB400 A20 根加強水平筋錨固能力
7 預應力筋錨固板合金鋼40Cr 個預應力錨定
8 水泥P?O42.5 水灰比0.5、1.0 m³ 成孔用水泥漿、結構水泥漿
5.2 設備
表5.2-1 主要設備表
序號設備名稱規格技術指標單位用途
1 旋噴鉆機(鉆噴一體) ZGA—A25 45KW 臺成孔、旋噴擴孔、下錨
2 高壓泵XPB—90C 90KW 臺泵送高壓水、水泥漿等
3 漿泵SUB8.0C 4KW 臺向擴體囊袋內灌注水泥漿
4 泥漿攪拌桶0.7m³ 4KW 個攪拌、儲存水泥漿
5 排污泵（泥漿泵） 50YW 系列2KW 臺轉移水泥漿
6 全站儀NTS-362RML / 臺測量定位
7 自動安平水準儀APO-32 / 臺標高控制
8 泥漿比重儀/ / 臺泥漿密度測定
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
11
6. 效益計算分析
本技術相對于一般抗浮施工，難以滿足細砂層建筑抗浮能力，且大河村國家考古遺址公園中國
仰韶文化博物館項目全部為下沉式建筑，無出地面建筑結構，抗浮要求更為苛刻。同時，與傳統錨
桿相比，該技術錨桿及配套材料均為成品，無需現場加工，只需后期組裝即可，節省工期約30 天，
對于工期節省是有利的。經濟效益分析如下：
表6-1 效益計算分析表
序號項目名稱計量單位單價（元） 工程量合計（元） 備注
一管理費
管理人員工資日14400 -30 -432000
水電費、機械和場地租賃 節約工期 30天
費等其他日常雜項開銷
日14363.39 -30 -430901.7
二材料增加費
螺旋箍筋個20 3661 73220 錨固區加固
彎折連接器個80 3661 292880 錨桿錨進筏板
彎起鋼筋t 4700 25.32 119004 錨固區附加筋
預應力筋錨固板個50 3661 183050 預應力螺栓墊板
預應力螺栓個50 3661 183050 施加預應力
材料加工費根15 -3661 -54915 減少成品錨桿加工
三返工費
錨桿補漿根200 -30 -6000 減少錨桿注漿
錨桿端部調直根10 -300 -3000 減少錨桿調直
四環境保護費
霧炮臺6 2500 -15000
減少揚塵投入
裸土覆蓋m2 1.4 27073 -37902.2
五費用合計-128514.9
大河村仰韶文化博物館項目采用預應力囊式擴體錨桿施工，總節約費用約128514.9 元。
7. 應用實例（典型照片）
鉆孔后放入錨桿圖錨桿清槽圖
鋪設褥墊層圖打墊層放錨墊板圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
12
施加預應力鎖定圖預應力讀數圖
節點防水圖安放水平筋圖
吊筋安放圖原材圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第一建筑有限公司
主要完成人吳浩、朱文巍、滿景奇、張建林、蔡向陽
技術咨詢聯系人滿景奇聯系電話13253583680
