混凝土墻體暗敷水管附模式模具留槽技術

		點擊數：	更新時間： 2025年06月29日
下載地址：點擊這里	文件大?。?1.34 MB 共6頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共6頁]

本文件共6頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.34 MB 共6頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：大跨度連續腰桁架安裝施工技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

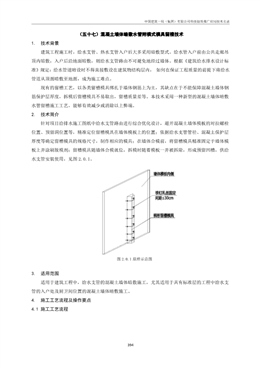

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
394
（五十七）混凝土墻體暗敷水管附模式模具留槽技術
1. 技術背景
建筑工程施工時，給水支管、熱水支管入戶后大多采用暗敷型式。給水管入戶前由公共走廊吊
頂內暗敷，入戶后沿地面暗敷，則給水支管路由不可避免地經過墻體。根據《建筑給水排水設計標
準》規定：給水管道暗設時不得直接敷設在建筑物結構層內， 如何在保證工程質量的前提下將給水
管道從頂面暗敷至地面，成為施工難點。
現有的留槽工藝，以各類留槽模具綁扎于墻體鋼筋上為主，其缺點在于不能保障混凝土墻體鋼
筋保護層厚度，拆模后留槽模具不易取出，留槽質量差等。本技術采用一種新型的混凝土墻體暗敷
水管留槽施工工藝，能夠有效減少或消除以上弊端。
2. 技術簡介
針對項目給排水施工圖紙中給水支管路由進行綜合優化設計，避開混凝土墻體模板的對拉螺栓
位置、預留洞位置等，精準定位留槽模具在墻體模板上的位置；依據給水支管管徑、混凝土保護層
厚度等確定留槽模具的規格尺寸，制作相應的模具；在墻體合模前，將留槽模具精準固定于墻體模
板上并涂刷脫模劑；留槽模具隨墻體合模就位，拆模時隨著模板一并被拆除，形成預留凹槽，供給
水支管安裝使用，見圖2.0.1。
圖2.0.1 原理示意圖
3. 適用范圍
適用于建筑工程中，給水支管的混凝土墻體暗敷施工，尤其適用于具有標準層的工程中給水支
管的入戶處及廚衛間位置的混凝土墻體暗敷施工。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
395
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 給水支管綜合優化設計
1 給水支管路由優化設計
根據給排水施工平面圖、系統圖及現場實際條件，確定給水支管混凝土墻體暗敷的區域和范圍，
統計給水支管材質、管徑等信息。
根據給水管圖示入戶位置與房間內廚衛間給水點位置進行對比，找出最優化的敷設路徑，比如
是否可從公共走廊直接穿入至廚衛間吊頂?shù)?，盡量減少入戶位置的混凝土墻體給水管道暗敷施工。
復核給水支管路由與結構內或后道工序安裝是否有沖突，如電氣暗配管、開關插座、預留洞口、
煙風道等。優化路由，避讓以上位置。
優化給水支管敷設路由，盡量將接頭部位、轉彎部位設置于吊頂內，減免暗敷管路的管件接駁。
2 給水管路綜合定位設計
將已完成優化的給水支管管路路由疊加到結構圖紙上，復核是否與結構圖紙中的預埋件、預留
孔洞、主要結構受力點等位置沖突，如有沖突應避讓以上位置。
結合現場實際，避讓對拉螺栓孔位置，尤其是模板采用鋁模時，特別注意避讓對拉螺栓孔。
完成疊加后的位置復核校準后，將管路位置反饋至現場模板上。以墻體模板底邊、側邊為基準，
繪制出相應的模板定位圖，標注出精準的給水管路定位參數，供現場測量定位使用。
4.2.2 模具設計與制作
1 梯形槽鋼規格尺寸確定
為了方便留槽模具在墻體模板上固定及隨模板拆除，梯形槽鋼宜用長邊固定于模板上，短邊面
向墻體鋼筋，即外大內小的形狀。見圖4.2.2。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
396
圖4.2.2 留槽模具材料
模具選材如為梯形槽鋼時，壁厚應不小于1.2mm；如為梯形塑料管時，壁厚應不小于2.0mm。在
有吊頂?shù)膮^(qū)域，模具上端應高出吊頂100mm，下端應緊貼結構完成面。在無吊頂?shù)膮^(qū)域，模具上端
應緊貼頂面結構完成面，下端應緊貼地面結構完成面。
根據暗敷給水支管外徑、墻體鋼筋保護層厚度、找平層厚度等，綜合確定留槽深度。常規設計
圖紙中，給水支管進戶管井為DN20 及DN15 兩種規格。鋼筋保護層厚度一般為20mm，找平層厚度一
般為10mm。綜合考慮以上三個尺寸，結合鋼筋保護層厚度要求、找平層防開裂要求、待暗敷給水支
管外徑需求，綜合確認梯形槽鋼尺寸。不同管徑與模具對應尺寸可參照下表：
表4.2.2 管路與模具對應尺寸表
序號管路管徑 梯形槽鋼模具規格梯形槽鋼模具尺寸
1 DN15 短邊長×長邊長×深度15×20×15
2 DN20 短邊長×長邊長×深度20×25×15
2 梯形槽鋼模具制作
根據以上確定的梯形槽鋼尺寸規格，結合給水支管路由走向及長度，進行下料。應注意盡量將
下料長度匹配現場施工，下料一次成型，減少模具的焊接工作。
對于長度較長，不能一次下料成型的模具，需拼接焊接，將需拼接焊接的梯形槽鋼置于堅硬平
整的平面上，拼接焊接完成后，敲掉焊渣，打磨平整。
對已下料成型或按長度拼接焊接的槽鋼模具兩段進行盲板焊接封堵，避免混凝土振搗過程中漿
液灌入。
4.2.3 測量定位
根據給水支管綜合定位設計中提供的定位參數，以現場拼裝整體模板四邊為基準，進行測量定
位。
以整體模板兩個側邊為基準，測量定位至少三個模具中心線上的點位，保障模具直線型定位。
以確定的中心點位為基準，按照梯形槽鋼寬邊長度值的一半向兩側垂直引出各三個點位，將引出的
點位依次連接，形成模具寬邊在模板上的兩條水平定位線。
以整體模板上下兩邊為基準，測量定位模具上下定位點。注意上定位點應在吊頂以上，下定位
點需預留出與地面暗敷管道接駁的距離或緊貼已澆筑的樓板面。
4.2.4 模具安裝就位
將模具按照已測量定位畫出的兩條水平定位線放置，并在已定位的上下定位點上釘入鐵釘，初
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
397
步固定模具。
初步固定后，對模具位置進行復測，微調模具，使模具位置符合給水支管綜合定位設計的參數
要求。
每隔30cm 在模具兩側對稱位置各釘入鐵釘，鐵釘釘入位置應緊貼兩條定位線。鐵釘釘入一側與
模板間留有0.5cm 左右的高度，供扎絲綁扎。鐵釘另一側露出模板的尖端部位，用錘頭打歪，并錘
平在模板上，使釘子緊扣在模板上。
用雙股扎絲分別綁扎在模具兩側對稱的鐵釘上，綁扎牢固。
在模具上方對雙股扎絲進行絞擰，使模具緊貼模板，固定牢固，與土建專業墻體模板形成整體。
當墻體模板為鋁模時，可用帶固定栓孔的外翻邊模具，采用自攻釘固定，其間距宜為30cm，安
裝時根據精準定位孔一次固定到位。
模具固定安裝后，對模具及固定裝置均勻的涂刷脫模劑，滿涂滿刷，完成模具安裝。
合模時，模具不可避免的對鋼筋保護層造成不利影響，模具與墻體水平筋采用U 型墊塊，墊塊
厚度1.0cm，且墊塊處墻體水平筋適當向內彎曲，以保障合模順利。尺寸過大時，墻體水平筋向內
彎曲處的處理應規范，必要時需經過設計確認。
4.2.5 模具拆除
模具隨土建模板拆除一并取出，形成凹槽。
清理模具并涂刷脫模劑，留存以循環使用。
清理凹槽，注意成品保護。
5. 材料與設備
5.1 材料
表5.1.1 主要材料表
序號材料名稱規格主要指標用途
1 梯形槽鋼15mm×20mm×15mm 薄壁鋼管留槽模具
2 卷尺5米/ 模具定位校核
3 脫模劑/ / 模具涂刷
4 鋼刷/ / 除銹
5 鐵釘/ / 固定模具
6 扎絲/ / 固定模具
5.2 設備
表5.2.1 主要設備表
序號設備名稱規格技術指標用途
1 切割機W125037N 功率2KW 槽鋼切割
2 電焊機ZX7-250 功率3KW 槽鋼焊接
3 打磨機GWS-660 功率0.67KW 打磨除銹
6. 效益計算分析
表6.1.1 費用比較表
項目管徑 綜合計價備注
本工法留槽施工≤DN20 2.2 元/米免拆模免剔鑿
傳統留槽施工≤DN20 4.1 元/米免剔鑿
傳統開槽施工≤DN20 6.9 元/米開槽人工費
經過表6.1.1 分析對比可以得出結論，本工程應用混凝土墻體暗敷水管留槽施工工法比傳統留
槽施工綜合單價節約1.9 元/米，比傳統開槽施工綜合單價節約4.7 元/米。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
398
7. 應用實例（典型照片）
圖1 模具下料圖圖2 模具封堵圖
圖3 現場測量定位圖圖4 模具固定圖
圖5 間隔30cm固定效果圖圖6 涂刷脫模劑圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
399
圖7 模具隨模板合模就位圖圖8 拆模成型整體效果圖
圖9 拆模成型細部效果圖圖10 水管安裝后效果圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第五建筑有限公司
主要完成人陳彬、田昊、張嘉琦、高建偉、郭福利
技術咨詢聯系人陳彬聯系電話13011850136
