中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
340

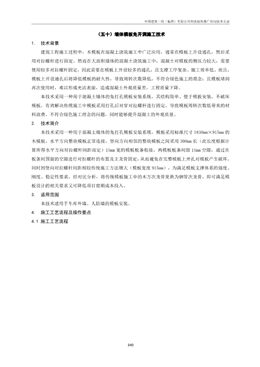

（五十）墻體模板免開洞施工技術
1. 技術背景
建筑工程施工過程中，木模板在混凝土澆筑施工中廣泛應用，通常在模板上開設通孔，然后采
用對拉螺桿進行固定。然而在大面積墻體的混凝土澆筑施工中，混凝土對模板的側壓力較大，需要
使用較多對拉螺桿固定，因此需要在模板上開設較多的通孔，且支撐工序復雜、施工效率低。而且，
模板上開設通孔后將降低模板的耐久性，導致周轉次數降低，不符合綠色施工的理念；且模板堵洞
再次使用時，難以形成光潔表面，造成混凝土外觀質量差，工程質量下降。
本技術采用一種用于混凝土墻體的免打孔模板安裝系統，其結構簡單、便于模板安裝，不破壞
模板，有效解決傳統施工中模板采用打孔后對穿對拉螺桿進行固定，導致模板周轉次數低帶來的材
料浪費、不符合綠色施工理念的問題，同時能夠提升混凝土的外觀質量。
2. 技術簡介
本技術采用一種用于混凝土墻體的免打孔模板安裝系統，模板采用標準尺寸1830mm×915mm 的
木模板，水平方向整塊模板正常連接，豎向方向相鄰的整塊模板之間采用300mm 長（此長度根據計
算所得水平方向?qū)輻U間距而定）15mm 寬的模板板條銜接，兩模板板條間留15mm 空隙，通過在
板條間預留的空隙進行對拉螺桿的布置及主龍骨固定，從而避免在完整模板上開孔對模板產生破壞。
同時因豎向?qū)輻U間距相較傳統施工方法增大（模板寬度915mm），為滿足模板支撐體系的強度、
剛度、穩定性要求，經對比分析，將傳統模板施工中的木方次龍骨更換為鋼管次龍骨，即可滿足模
板設計的相關要求又可降低項目前期成本投入。
3. 適用范圍
本技術適用于車庫外墻、人防墻的模板安裝。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
341
整塊模板安裝
起步模板定位及安裝
板條安裝及頂模棍安裝
對拉螺桿安裝
重復上述操作模板安裝至設計標高
次龍骨安裝
主龍骨安裝及對拉螺桿固定
模板下口砂漿封堵
施工工藝流程圖
4.2 施工操作要點
4.2.1 起步模板定位及安裝
起步模板安裝，通過控制線及激光水準儀保證起步模板位置及水平上口。
4.2.2 板條安裝及頂模棍安裝
將300mm 長15mm 寬板條使用釘子釘在起步模板上，間隔15mm，同時安裝下一塊模板范圍內的
頂模棍，間距400~500mm 呈梅花狀布置。
板條安裝BIM 示意圖頂模棍安裝BIM 示意圖（鋼筋隱藏）
4.2.3 整塊模板安裝
刷脫模劑及安裝整塊模板，模板豎向的拼縫位置采用50mm 寬板條連接固定，水平拼縫位置采用
50mm 長100mm 寬板條在板中進行連接固定。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
342
BIM 示意圖
4.2.4 對拉螺桿安裝。
在板條預留的15mm 空隙安裝對拉螺桿，間距300mm。此步驟可在模板安裝至設計標高后統一進
行對拉螺桿安裝。
4.2.5 重復上述操作模板安裝至設計高度
重復4.2.2、4.2.3 及4.2.4 步驟將模板安裝至設計高度。
BIM 示意圖
4.2.6 次龍骨安裝。
安裝鋼管次龍骨，間距200mm，使用火燒絲在板面固定。
4.2.7 主龍骨安裝及對拉螺桿固定
安裝雙鋼管主龍骨，拉緊對拉螺桿固定。
BIM 示意圖
4.2.8 模板下口砂漿封堵。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
343
5. 材料與設備（參考廠家）
5.1 材料
主要材料表
序號材料名稱材料規格要求備注
1 鋼管
外徑48.3mm、壁厚
3.6mm 鋼管
1、采用Q235A-3 號鋼，符合現行國家標準《直
縫電焊鋼管》中規定的Q235 普通鋼管的要
求，并應符合現行國家標準《碳素結構鋼》
中Q235A 級鋼的規定；
2、鋼管表面應平直光滑，不應有裂紋、分層、
嚴重銹蝕、割痕和硬彎，兩端面平整，嚴禁
打孔，必須進行防銹處理，鋼管應滿足抗拉、
抗壓、抗彎強度σ≥205N/mm
2 木模板厚度為15mm
多層膠合板厚度偏差不得大于±1.0mm，翹曲
度不得大于1%，任何部位不得有腐朽、霉斑、
鼓泡、分層、凹陷，板邊不得缺損
3
對拉螺桿及
配套螺母
直徑14mm
進場通絲螺桿具有產品質量合格證，滿足使
用要求
5.2 設備
主要設備表
序
號
設備名稱型號數量單位用途
1 單面木工平刨床/ 1 臺模板加工
2 手動進料圓鋸/ 1 臺模板加工
3 羊角錘、鋸等/ 若干個模板加工及安裝
4 激光水準儀/ 1 個模板安裝
5 線墜/ 1 個垂直度控制
6. 效益計算分析
從經濟效益上分析，將墻體模板免開洞施工技術與傳統模板施工相比較。以項目實際應用為例
進行分析。對通用?未來城9~17#住宅樓、20#配套公建項目應用本技術的4430 ㎡車庫外墻。
項目技術應用成本分析
序號項目墻體模板免開洞施工技術傳統模板施工分析
1 模板使用后可直接周轉
3.58 萬元（按周
轉使用堵洞處
理所額外增加
人工等費用）
傳統模板施工中，模板打孔位置無法與地上
主體結構所需相匹配，需重新打孔，必定對
地上主體結構的混凝土外觀質量造成影響，
且模板周轉能力下降，易破損，重新使用需
進行堵洞處理。
2 次龍骨13.37 萬元（次龍骨鋼管，按31.46 萬元（木木方為一次性進場材料，且大部分項目組織
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
344
施工時外墻及其所在施工段
使用周期為30 天計算）
方） 施工順序為地上主體結構施工至一定程度后
進行相鄰車庫施工，故傳統工藝施工后的木
方無法向地上主體結構周轉。但鋼管多為租
賃，場內無法消化可進行退廠。
3 對拉螺桿/ / 為分包合同內輔材
4 相對耗工需加工板條、安裝板條
需打孔、安裝對
拉螺桿數量增
多
互有優勢，只有操作繁簡之分，成本不做統
計
5 混凝土外
觀質量
成型混凝土外觀質量較好，修
補較少
成型混凝土外
觀質量較差，修
補較多
傳統模板施工中，模板穿孔較為密集且相對
不順直，而模板穿孔處極易產生漏漿造成蜂
窩等質量外觀缺陷；本技術混凝土外觀質量
好，拆模后呈矩形塊狀
6 總計13.37 萬元35.04 萬元
7. 應用實例（典型照片）
起步模板安裝及定位圖起步模板安裝及定位圖
板條安裝及頂模棍安裝圖板條安裝及頂模棍安裝圖
對拉螺桿安裝圖整塊模板安裝圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
345
整塊模板安裝圖次龍骨安裝圖
主龍骨安裝圖主龍骨安裝圖
模板下口砂漿封堵圖拆模后圖
8. 技術咨詢服務單位聯系方式
技術提供單位
中國建筑一局（集團）有限公司
中建一局集團第五建筑有限公司
主要完成人周廣君、滕雨航、劉愛琴、易衛國、徐嘉琪
技術咨詢聯系人周廣君、滕雨航聯系電話18615033270、18215656997
