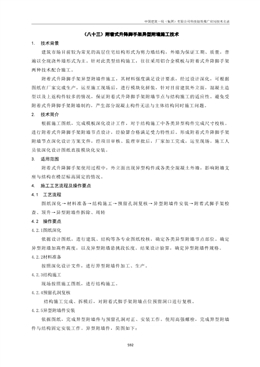

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
592
（八十三）附著式升降腳手架異型附墻施工技術
1. 技術背景
建筑市場目前較為常見的高層住宅結構形式為剪力墻結構，外墻為保證工期、質量，普
遍以全現澆外墻形式為主。針對此類型結構施工，往往采用鋁合金模板與附著式升降腳手架
兩種技術配合施工。
附著式升降腳手架異型附墻件施工，其材料強度滿足設計要求，經過設計深化，可根據
圖紙在廠家完成生產，運至施工現場后，進行模塊化拼裝，針對目前建筑外立面，混凝土造
型以及上返構件較多的情況，保證附著式升降腳手架附墻節點與結構施工的適應性。避免受
附著式升降腳手架附墻制約，產生部分混凝土構件無法與主體結構同時施工問題。
2. 技術簡介
根據施工圖紙，完成模板深化設計工作，對于結構施工中各類異型構件完成尺寸校核。
進行附著式升降腳手架附墻節點設計，經驗算合格滿足受力特性后。形成附著式升降腳手架
附墻節點深化設計方案文件，經項目審核、監理審批后，廠家加工完成，運至現場。施工人
員依深化設計圖紙直接模塊化安裝。
3. 適用范圍
附著式升降腳手架使用過程中，外立面出現異型構件或各類全混凝土外墻，影響附墻支
座與結構在樓層標高固定的情況。
4. 施工工藝流程及操作要點
4.1 工藝流程
圖紙深化→材料準備→ 結構施工→預留孔洞復核→ 異型附墻件安裝→附著式腳手架檢
查、頂升→異型附墻件拆除、周轉
4.2 操作要點
4.2.1圖紙深化
依據設計圖紙，進行建筑、結構等各專業圖紙校核，確定各類異型附墻節點部位。確定
異型附墻加高件高度，以及異型附墻懸挑段長度。結果設計驗算，確定異型附墻件規格。
4.2.2材料準備
按照深化設計文件，進行異型附墻件加工、生產。
4.2.3結構施工
現場按照施工圖紙，進行結構施工。
4.2.4預留孔洞復核
結構施工完成、拆模后，對附著式腳手架附墻點位預留洞口進行復核。
4.2.5異型附墻件安裝
依據圖紙，完成異型附墻件與預留孔洞對正、安裝工作。使用高強螺栓，完成異型附墻
件與結構固定安裝工作。異型附墻件，簡圖如下：
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
593
4.2.6附著式腳手架檢查、頂升
全部附墻件安裝完成，腳手架檢查驗收合格后，可根據施工進度需要，進行頂升作業。
4.2.7異型附墻件拆除、周轉
拆除異型附墻與結構連接的高強螺栓，拆除異型附墻構件，隨腳手架頂升進行周轉。
5. 材料與設備
5.1 材料
表5.1-1 主要材料表
序號材料名稱規格用途
1 加高件16a槽鋼填補附墻支座與結構間隙
2 高強螺栓M30 連接加高件與主體結構
3 墊板10mm厚高強螺栓連接
4 通用附墻支座/ 連接加高件與附著腳手架
5 槽鋼挑梁16a槽鋼連接加高件與主體結構
6 套管/ 高強螺栓結構孔道預埋
5.2設備
表5.2-1 主要材料表
序號設備名稱規格用途
1 貨車9.6m 材料運輸
2 塔吊TC6012 材料垂直運輸
6. 經濟、環境效果分析
6.1 經濟效果
附著式升降腳手架異型附墻件可依據圖紙深化、進行工廠生產，可根據結構形式定制附
墻結構，解決了通用附墻構件連接部位只能在樓層結構標高的限制。
6.2 環境效果
附著式升降腳手架異型附墻件，可形成周轉，降低材料損耗。同時避免了因部分構件無
法隨主體結構同時施工，產生的后續架料、資源投入和工期損失。
7. 應用實例
沈陽富力盛悅府項目總建筑面積38萬㎡，本項目高層區，地下2層，地上32-33層，結構
形式為剪力墻結構，外墻采用全現澆混凝土。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
594
圖7-1 窗臺部位節點圖圖7-2 陽臺部位節點圖
圖7-3 飄窗部位節點圖圖7-4 飄窗部位節點圖
8. 技術完成單位及主要完成人
技術提供單位中建一局集團東北公司沈陽富力盛悅府項目
主要完成人王旭凱、邸云帥、郭衛民、楊賀勇、周峰
技術咨詢聯系人王旭凱聯系電話18545143169
