（七十一）大跨度單層網殼提升施工技術
1. 技術背景
大跨度單層網格結構跨度大，高度高，施工場地條件復雜，工期較緊，采用常規的施工方法速
度較慢，且措施投入較大，不能滿足工程需求；懸挑部分撐桿主要為了支撐前端的懸挑部分構件，
同時周邊斜撐起支撐整個環梁及中心網殼結構的作用，很難保證原有受力狀態下懸挑部位支撐及內
部斜撐對結構的作用。目前大跨度單層網殼結構施工常用方法不管從施工成本、施工質量以及施工
安全各方面均有所欠缺。
?？谑袊?guó)際免稅城項目（地塊五）內部網殼離整體結構較遠，無法采用大型吊機分塊吊裝，中
心部位網殼的施工也是本工程的難點。因此，根據結構特點及樓層實際情況，對中心部位網殼采用
在地面拼裝，分階段累積提升的施工方法，在解決了大型吊機無法吊裝，結構自身安裝高度高的難
題。
針對上述難題及目前施工方法弊端，總結形成了大跨度單層網格結構提升施工技術。
2. 技術簡介
大跨度單層網殼網格結構施工技術采用分塊吊裝+分區提升的施工工藝，其工藝原理是：根據鼓
節點及桿件布置對網殼進行分塊分區安裝，按照先外圍支撐結構及受壓環梁，再內部網殼單元，最
后支撐結構等的組合單元的吊裝順序完成網格結構安裝；待各區結構拼裝完畢且焊接檢驗合格以后，
對中心區域網殼進行分區累積提升，最終形成整體。完成大跨度單層網格結構的安裝。
3. 適用范圍
適用于大跨度單層網格結構的施工，特別適用于結構局部無法直接吊裝就位且就位高度較高的
單層網殼結構。如體育場館、會議會展中心、文化劇院、大型商業綜合體等大型公共建筑。
4. 施工工藝流程及操作要點
4.1 施工工藝流程

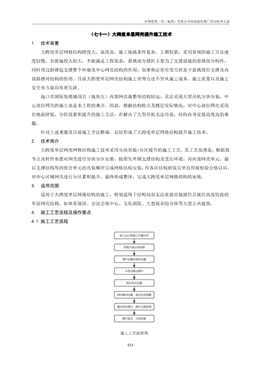

施工工藝流程圖.
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
512
4.2 施工操作要點
4.2.1 大跨度單層網格結構分塊安裝技術
大跨度單層網格結構構件包括徑單層網殼、屋蓋環梁、下部支撐桁架和下部支撐鋼柱等，單層
網殼、屋蓋環梁及其下方支撐在地面拼裝成整體采用分塊吊裝進行施工。單層網殼吊裝塊采用500
噸履帶吊吊裝，屋蓋環梁及其下方支撐段組成吊裝單元主要采用500 噸履帶吊吊裝。
在單層網殼吊裝塊下部需設置臨時支撐，臨時支撐采用格構式支撐架，格構支撐投影平面尺寸
為2.0X2.0m。支撐架施工時盡量支撐在樓層梁柱上，對于無法支撐在樓層梁柱上的支撐架采用增加
轉換梁等技術措施確保結構安全。
吊裝分塊的劃分原則：?jiǎn)坞p層網殼分塊劃分以500t 履帶吊起重能力及網殼主梁與下部鋼柱的連
接處作為劃分依據，以此減少支撐架的投入，同時使結構安裝狀態更加接近于使用狀態，卸載后對
結構受力轉換更加有利。
先吊裝屋蓋環梁及其下方支撐段構件后，隨即吊裝單層網殼構件之后對單層網殼間進行補桿，
等全部鋼結構安裝完成后，待中心區域結構提升補桿完成。最后拆除支撐架。
圖4.2.1-1 屋蓋環梁及其下方支撐分塊圖
圖4.2.1-2 單層網殼分塊圖
4.2.2 施工全過程施工仿真分析
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
513
1 施工仿真技術解決的問題
1）對每一個施工階段，結構是否為穩定狀態，桿件應力比是否滿足要求進行驗算，確保施工過
程安全；
2）分析施工過程中結構的變形，保證結構變形滿足規范要求，同時確保相鄰安裝單元之間的相
對變形不大，滿足安裝精度要求。確保建筑造型的體現；
3）分析施工過程中各關鍵節點的變形和重要桿件的應力，與施工監測相比較，對施工進行理論
指導；
4）對臨時措施包括臨時支撐架、拼裝胎架的設計和制作提供力學數據；根據設計要求的撐桿的
垂直狀態，給出撐桿節點位置的標記力；
5）分析施工過程中對結構桿件附加應力的大小是否在合理范圍內，保證結構施工完成后承載能
力滿足要求。
2 施工仿真分析主要分為以下幾個階段
1）屋蓋環梁及其下方支撐結構安裝過程；2）中心部位網殼提升過程；3）補桿，安裝斜撐桿；
4）拆除支撐胎架。各階段計算模型如下圖所示：
圖4.2.2-1 吊裝單元分析圖
圖4.2.2-2 施工過程分析圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
514
圖4.2.2-3 施工過程分析圖
圖4.2.2-4 提升反力分析圖
4.2.3 單層網殼累積提升技術
根據現場施工條件，將提升部分單層網殼劃分為2 個提升單元，將施工六區LJ1 單元在標高為
-0.100m 的樓面上拼裝成整體，將提升部分LJ2 單元在標高為27.650m 的樓面拼裝拼裝成整體。利
用提升塔架作為提升平臺（上吊點），每組提升平臺配置液壓提升器。提升單元下吊點與上吊點對
應處安裝下吊點臨時吊具，上下吊點間通過專用底錨和專用鋼絞線連接。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
515
圖4.2.3-2 提升架示意圖
圖4.2.3-2 提升上下吊點及轉換梁示意圖
1.提升措施設計
提升施工主要為提升塔架及提升吊點的設計，本工程中提升臨時措施主要包括提升塔架、下吊
點臨時吊具及加固桿件等。
（1）臨時塔架設計
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
516
臨時塔架采用四邊型格構架，，塔架包括提升梁、墊梁、主肢、綴條等。構件之間均采用熔透
焊縫，焊縫等級二級，加勁板采用角焊縫焊接，焊縫尺寸hf=0.7t。
圖4.2.3-3 臨時塔架吊點實體示意圖
（2）臨時塔架中間連桿設計
圖4.2.3-3 臨時塔架連桿設計示意圖
2.計算機同步控制
為確保提升結構及主體結構提升過程的平穩、安全，根據結構的特性，采用“吊點油壓均衡，
結構姿態調整，位移同步控制，分級卸載就位”的同步提升和卸載落位控制策略。
4.2.4 智能化應力測量及位移攝影測量技術
1.應力：每根斜撐鋼柱的應力關系到結構的成形狀態，因此應對支撐結構應力監測。本工程在
支撐鋼柱上裝配柱筒式壓力傳感器，施工時將提升及張拉的力值實時傳遞給數據中心，該方法的優
點是準確、快速和傳遞數據方便快捷。
2.結構豎向變形：結構豎向變形的監測能反應出整體結構的變形規律，由于該工程的特殊性，
結構豎向變形是判斷結構是否達到設計要求的一個指標；對變形的監測采用自動攝影測量設備，可
全過程自動跟蹤測量，確保測量精度及時效性。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
517
圖4.2.4-1 豎向變形位移云圖（Dz，單位：mm）
圖4.2.4-2 豎向變形攝影測量圖
4.2.5 BIM 技術的應用
數字化模型的建立，將建筑各子系統的建筑、結構、水電、暖通等建在同一個BIM 信息模型上
一體化設計，提高設計準確性，減少錯誤，提高項目效率及經濟性；BIM 模型中的信息可用于材料
采購、加工、運輸、維護等各環節，為建筑產品的工廠預制提供了前提條件。采用高精度的工業級
三維激光掃描儀對加工好的構件進行掃描檢測及虛擬預拼裝，提高產品精度；在BIM 模型中錄入各
環節的諸如檢測、驗收等質量信息,實現全生命周期質量的可追溯管理。在項目建設的不同階段，為
參與建設的各方提供各類信息，改善業主、設計、施工各方的協調溝通。
5. 材料與設備（參考廠家）
5.1 主要工程材料
鋼網殼鋼梁主要規格為口600X200X12X10，外側單向斜桿規格為口200X100X8X8，網殼鼓節點規
格為P325X25。立面屋面桁架主要規格為P194X8、P273X12、P299X14、口350X200X12X14、口
400X300X16X20、口450X350X16X20、口700X350X20 口900X400X30X40 等。一圈環梁的截面規格為
口900X600X25X35。支撐鋼柱分為圓管柱和V 型支撐柱，圓管柱主要規格為P800X25、P1100X35，V
型支撐柱主要規格為P450X25、P400X16，V 型支撐柱下方為球支座。材質均為Q355B。
5.2 主要機具設備
表5.2-1 主要機具設備表
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
518
序號設備名稱型號規格數量用于施工部位
一起重機
1 4# -6#塔吊C7525/C6515 3 鋼結構吊裝
2 500 噸履帶吊XGC400- 1 1 鋼結構吊裝
3 25 噸汽車吊STC250 4 鋼結構拼裝
4 16t 汽車吊QY16 2 鋼結構拼裝
二鋼結構施工機具
1 CO2 氣保焊機CPXS-500 20 焊接
2 交流焊機BX3-500 10 焊接
3 碳弧氣刨ZX5-630 10 焊接
4 角向砂輪機JB1193-71 10 打磨
5 電焊條烘箱SC101-3A 5 干燥焊條
6 焊條筒TRB 系列5 儲存焊/條
7 空氣壓縮機V-0.67/10 5 /
8 半自動切割機CG1-30/1KW 1 桿件切割
9 卷?yè)P(yáng)機JK8/37 KW 1 鋼構件上料
10 手拉葫蘆2t 、5t 、10t 10 鋼結構安裝
11 千斤頂/ 5 鋼結構安裝
12 電動扳手/ 10 安裝螺栓
13 手動扳手/ 10 安裝螺栓
14 索具鋼絲繩300m 鋼結構吊裝
15 吊具吊鉤、卸扣10 鋼結構吊裝
16 配電箱二級、三級10 施工接電
17 電纜線五芯線500m 施工接電
18 全站儀TKS-202 2 測量
19 精密水準儀NAL124 2 測量
6. 效益計算分析
（(1)質量保證，安全可靠。本工法在施工前期運用Midas 軟件進行全過程施工仿真模擬分析，
在施工過程中進行監測，施工質量得到極大的保證；同時，構件拼裝80%的工作量在地面完成；有
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
519
效解決了現場安裝階段安裝精度、安裝進度、施工安全等問題。
(2)總體實施成本低。單層網格及支撐結構采用模塊化安裝方法，施工吊次較傳統方法減少60%
以上；中心區域網殼采用累積提供工藝，在保證施工工期及施工管理質量的同時，措施費用投入大
大減少；以上措施為?？谑袊?guó)際免稅城項目現場施工費用節省200 萬以上；具有很好的經濟性和適
用性。
(3)施工工效高。單層網格結構模塊化施工可與提升區域地面拼裝交叉施工同時進行；施工效率
高。且提升區地面拼裝施工相對速度較快，較傳統施工方案工期縮短1/6 以上，成效明顯。
7. 應用實例（典型照片）
7-1 整體軸測圖7-2穹頂軸測圖
7-3 提升架點位布置圖7-4 特制提升架圖
7-5 單層網架提升過程-1 圖7-6 單層網架提升過程-2 圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
520
7-7 網架拼裝-1 圖7-8 網架拼裝-2 圖
7-9 提升完成圖7-10 完成實景圖
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司北京分公司
主要完成人周冀偉、姚順民、顧帥林、劉建博、劉思嘉、宋開行、呂昊
技術咨詢聯系人周冀偉聯系電話18911692676
