中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
478

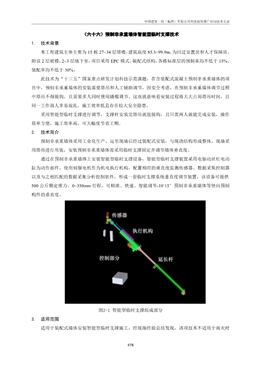

（六十六）預制非承重墻體智能型臨時支撐技術
1. 技術背景
本工程建筑主體主要為15 棟27~34 層塔樓，建筑高度85.3~99.9m，為回遷安置房和人才保障房。
附設2 層裙樓，2~3 層地下室。項目采用EPC 模式、裝配式結構，各棟標準層的預制率均不低于15%、
裝配率均不低于30%。
此技術為“十三五”國家重點研發計劃科技示范課題，在含裝配式混凝土預制非承重墻體的項
目中，預制非承重墻體的安裝需要塔吊和人工輔助調節，因安全考慮，在預制非承重墻體調節過程
中塔吊不得脫鉤，且需要多人同時使用撬棍調節。這也就意味著安裝過程將大大占用塔吊時間，且
同一工作面人多易混亂，施工效率低且存在較大安全隱患。
采用智能型臨時支撐進行調節，支撐桿安裝完塔吊就能脫鉤，且只需兩人就能完成安裝，操作
簡單方便，施工效率高，可大幅度節省工期。
2. 技術簡介
預制非承重墻體采用工業化生產，運至現場后經過裝配式安裝，與現澆結構形成整體?，F(xiàn)場采
用塔吊進行吊裝，安裝預制非承重墻體需采用臨時支撐固定并調節墻體垂直度。
通過在預制非承重墻體上安裝智能型臨時支撐設備，智能型臨時支撐裝置采用電驅動絲杠電動
缸為動作部件，使用伺服電機作為機電執行機構，配置相應的垂直度監測傳感器、數據采集控制器
以及與之相匹配的數據采集分析控制軟件，形成一套臨時支撐系統垂直度調節裝置，該設備可提供
500 公斤額定推力，0~350mm 行程，可精準、快速、智能調節-10`15°預制非承重墻體等豎向預制
構件的垂直度。
圖2-1 智能型臨時支撐組成部分
3. 適用范圍
適用于裝配式墻體安裝智能型臨時支撐施工，經現場經驗總結發現，該項技術不適用于雨天時
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
479
的室外施工，需要增加防雨措施，避免損壞設備。
4. 施工工藝流程及操作要點
4.1. 施工工藝流程
施工工藝流程圖
4.2. 施工操作要點
4.2.1 外墻板深化設計
1、預制非承重外墻板設計
（1）預制非承重外墻板參數
構件類型三維示意圖尺寸編號數量單個重量 總數量
預制非承
重外墻板
1800x2230 80A-PCWQ1 150 2.01
300
3750x2230 80B-PCWQ1 150 4.18（最重）
（2）預制非承重外墻板設計
預制非承重外墻板按頂部懸掛于主體結構梁下部來設計。頂部與主體結構梁固接，受力鋼筋伸
入主體結構梁內與之一起現澆固定；側邊設置構造鋼筋伸入現澆墻內與主體結構現澆；底部采用
20mm 縫與主體結構脫開，設置防水企口。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
480
圖4-1 標準層通用豎向連接節點圖4-2 標準層通用水平連接節點
4.2.2 施工前準備
每塊墻構件進場驗收通過后，統一按照板下口往上1500 彈出水平控制墨線；按照左側板邊往右
500 彈出豎向控制墨線。并在構件中部顯著位置標注編號。
序號名稱圖示介紹
1 電動缸
電動缸包含機電執行機
構、壓力傳感器、位移傳
感器，可以根據臨時支撐
監控系統采集到的整體
變形數據，實時控制撐桿
的行程，實現對臨時支撐
整體姿態的控制。
2 支撐桿
支撐桿為套筒結構，用銷
軸固定，形式為“插銷式
有級調節”，分為上下兩
截，上部連接機電執行機
構，下部連接地面支座，
上部桿（內桿）和下部桿
（外桿）沿同一方向各鉆
13個間距為30毫米的圓
孔，每次用三根銷軸固
定，即可獲得300毫米、
10個檔位的伸縮量，可以
適應現場支撐底座安裝
精度不高的條件同時可
以粗調墻體垂直度。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
481
3
地面支
座
用于固定下支撐桿，采用
銷軸連接被安裝的構件。
4
墻面支
座
用于固定上支撐桿，采用
銷軸連接被安裝的構件。
5 控制箱
用于采集壓力、位移、傾
角傳感器的信號，為電動
缸的電機提供直流電源，
同時對電動缸進行控制。
4.2.3 預制非承重墻體吊裝
每層構件吊裝沿著外立面按編號依次逐塊吊裝，不得混淆吊裝順序。起吊應用專用平衡梁。
塔吊緩緩將預制墻體吊起，待預制墻體的底邊升至距地面0.5m 時略作停頓，再次檢查吊掛是否
牢固，板面有無污染破損，若有問題必須立即處理。確認無誤后，繼續提升至安裝作業面。
施工人員可以手扶預制墻體，控制預制墻體下落方向，使預制墻體緩慢下降，反復對準定位線，
對準位置后，將預制墻體緩慢下降，使之平穩就位。
4.2.4 支撐桿及支座組裝
電動缸與上支撐桿均有矩形平面底座，采用螺栓連接，底座有螺栓孔均勻分布在矩形四角，擰
緊螺栓時宜采用對角先各擰緊一個螺栓再擰緊其他螺栓，避免先擰緊同側兩個螺栓造成底座翹曲，
從而擰入另一側造成滑絲。下支撐桿與上支撐桿為套筒結構，采用銷軸固定，先將上支撐桿套在下
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
482
支撐桿內，先不用銷軸固定，待粗調垂直度時再固定。
墻面及地面支座應沿著預制非承重墻體墻面中心軸線對稱布置。
預制非承重墻體需生產時預留好M20 螺栓孔洞，便于墻面支座的固定，地面支座可在樓板施工
時預埋M20 膨脹螺絲孔洞，也可在安裝時鉆孔。
4.2.5 支撐桿與支座連接
先將上支撐桿與墻面支座通過銷軸相連，然后調節下支撐桿使下支撐桿連接孔與地面支座孔對
齊，插上銷軸使地面支座與下支撐桿相連。
4.2.6 粗調垂直度并解除塔吊吊鉤
上支撐桿和下支撐桿沿同一方向各有13 個間距為30mm 的圓孔，每次用三根銷軸固定，即可獲
得300 毫米、10 個檔位的伸縮量來粗調垂直度，同時鎖緊上下支撐桿。初調垂直度完成后即可解除
塔吊吊鉤。
4.2.7 通過控制箱精調垂直度
將控制箱通電并打開控制開關，一手拿傾角儀緊貼預制非承重墻體墻面，一手拿調節器，若傾
角儀顯示為負，則將行程方向旋鈕旋轉到回，若傾角儀顯示為正，則將行程方向旋鈕旋轉到出，然
后按住調節啟動按鈕直至調整到傾角儀顯示為0 后松開按鈕，預制非承重墻體即安裝完成。
5. 材料與設備（參考廠家）
5.1 材料
表5-1 主要材料表
序號名稱型號單位數量用途
1 銷軸13mm 個10 固定支撐桿
2 螺母M8 個12 上、下支撐桿連接固定
3 螺栓M8 個12
4 螺栓M20 個4 墻面支座固定
5 膨脹螺栓M20×150 個2 地面支座固定
5.2 設備
表5-2 主要機械設備表
序
號
名稱型號單位數量用途
1 塔吊
滿足預制非承重外墻吊重要
求
臺1 吊裝
2 吊裝專用扁擔通用副1 吊裝
3 卡扣
滿足預制非承重外墻吊重要
求
個2 吊裝
4 吊爪滿足預制非承重外墻吊重要個2 吊裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
483
求
5 吊鉤
滿足預制非承重外墻吊重要
求
個2 吊裝
6 鋼絲繩Φ18 根2 吊裝
7
智能型臨時支
撐桿
/ 根2 支撐、調節構件垂直度
8 控制箱/ 臺1 控制智能型臨時支撐桿
9 傾角儀/ 個1 測量垂直度
10 墻面支座/ 個2 固定智能型臨時支撐桿
11 地面支座/ 個2 固定智能型臨時支撐桿
12 電箱/ 個1 為控制箱供電
13 鐵錘通用把1 安裝支座
6. 效益計算分析
6.1. 經濟效益
傳統做法與該創新技術效益對比表
序號對比項傳統新技術
1 作業效率25分鐘/塊3分鐘/塊
2 人工4~5人/塊2人/塊
3 成品保護極易造成缺棱掉角不對構件產生破壞
4 安裝成本19.2萬元7.3萬元
5 社會效益
占用塔吊資源、安全性
穩定性不足
更合理占用塔吊資源、提高施工效
率，更好的安全性及穩定性
1、從作業效率和節約工時效益分析，預制非承重墻體采用智能型臨時支撐施工，與傳統采用鋼
管臨時支撐加撬棍人工調節相比，傳統人工調節需要大約25 分鐘才能完成，即塔吊需等待25 分鐘
才能脫鉤，而智能型臨時支撐安裝只需3 分鐘，安裝完成塔吊即可脫鉤進行調節，調節只需約20s
就能完成，每塊預制非承重墻體減少塔吊使用時間約20 分鐘，大大提高了施工效率。
2、從節省人工分析，預制非承重墻體采用智能型臨時支撐施工只需2 人即可完成安裝構件，傳
統采用鋼管臨時支撐加撬棍人工調節需4~5 人進行安裝調節，大大節省了人工，同時減少了同一工
作面施工人員數量，降低了安全隱患。
3、從成品保護分析，預制非承重墻體采用智能型臨時支撐施工，傳統采用鋼管臨時支撐加撬棍
人工調節相比，不會對構件產生破壞，而人工使用撬棍調節，極易造成構件破損缺棱掉角，保證了
構件質量的美觀，減少了后期修補成本。
以紅坳村整村搬遷安置房工程為例，項目共計10 棟塔樓安裝預制非承重墻體，平均4 棟同時安
裝，平均每棟塔樓安裝29 層，人工每人400 元一層，每層節省兩人，塔吊吊裝每個預制非承重墻體
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
484
節省20 分鐘，共計456 塊預制非承重墻體，約節省152 小時，塔吊每小時綜合費用約400 元。即共
計直接經濟效益為：
10÷4×29×400×2+152×400＝118800 元≈11.9 萬元。
6.2. 社會效益
智能型臨時支撐可以有效的提高臨時支撐的安全性及穩定性，可以更加合理的配置塔吊等資源，
提高綜合施工效率，具有較好的推廣應用價值。
該技術已獲得深圳市市級工法、河南省省級工法（預制非承重外墻智能型臨時支撐施工工法）。
7. 應用實例（典型照片）
圖7-1 預制非承重墻體信息標識圖7-2預制非承重墻體起吊
圖7-3 支撐桿組裝圖7-4 墻面支座安裝
圖7-5 地面支座安裝圖7-6 智能型臨時支撐與墻面支座相連
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
485
圖7-7 智能型臨時支撐設備接線圖7-8 智能型臨時支撐與地面支座相連
圖7-9 粗調垂直度并用銷軸緊固上、下支撐圖7-10手持傾角儀精調垂直度
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局華南區域公司
主要完成人仲敏、周永佳、陳浩昊、盧禮劍、吳桐
技術咨詢聯系人仲敏聯系電話18503002151
