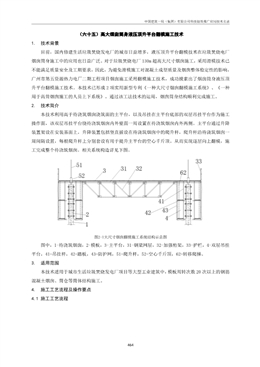

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
464
（六十五）高大煙囪筒身液壓頂升平臺翻模施工技術
1. 技術背景
目前，國內修建生活垃圾焚燒發電廠的城市日益增多，液壓頂升平臺翻模技術在垃圾焚燒電廠
煙囪筒身施工中的應用也日益廣泛。對于垃圾焚燒電廠130m 超高大尺寸煙囪施工，采用滑模技術已
不能滿足質量安全及工期要求，因此，為避免滑模施工對混凝土成型質量及煙囪整體穩定性的影響，
廣州市第五資源熱力電廠二期工程項目煙囪施工采用翻模施工技術，成功摸索出了煙囪筒身液壓頂
升平臺翻模施工技術。本技術已形成2 項實用新型專利《一種大尺寸煙囪翻模施工系統》、《一種
用于高聳煙囪施工的人員上下系統》。通過該工法技術的運用，煙囪筒身結構順利完成施工。
2. 技術簡介
本技術利用高于待澆筑煙囪澆筑面的主平臺，以及吊掛在主平臺底部的雙層吊掛平臺作為施工
操作面，該雙層吊掛平臺繞待澆筑煙囪內外壁面一周設置在待澆筑煙囪內外兩側。主平臺通過升降
裝置架設在安裝基面上，升降裝置包括豎直插設在待澆筑煙囪中的爬升桿，爬升桿沿待澆筑煙囪一
周間隔設置，每根爬升桿上分別套設有用于提升主平臺的空心千斤頂。從而實現逐層向上翻模，施
工完成整個待澆筑煙囪。相關系統構造詳見下圖。
圖2-1大尺寸煙囪翻模施工系統結構示意圖
圖中，1-待澆筑煙囪，2-模板，3-主平臺，31-鋼梁網層，32-加強桁架，33-護欄，4-雙層吊掛
平臺，41-吊掛桿，42-踏板，43-防護網，51-爬升桿，52-空心千斤頂，62-轉移爬梯。
3. 適用范圍
本技術適用于城市生活垃圾焚燒發電廠項目等大型工業建筑中，模板周轉次數20 次以上的鋼筋
混凝土煙囪、筒倉等筒體結構施工。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
465
施工工藝流程圖
4.2 施工操作要點
4.2.1 施工測量
1、測量放線
煙囪基礎完成后，采用全站儀根據現場布設的控制點進行對煙囪的定位測量和基礎抄平放線。
在筒身施工前，在煙囪基礎底板上找出煙囪的中心點，在中心點位置做中心控制標志錨入基礎底板
混凝土內。
隨著施工平臺的逐步提升，在平臺中間設置對中十字架，采用線錘測中法和激光鉛直儀測定法
相結合的方法把垂直儀固定在基礎中心上，以垂直儀投射的點作為模板的定位和筒身尺寸的控制，
筒身每提升1.8m 校核1 次，如出現偏差及時調整。筒壁的標高測量用100m 卷尺進行測量，每施工
10m 高測量一次。
2、沉降及傾斜觀測
為準確的掌握煙囪基礎的變形和傾斜情況，在筒壁標高0.50m 設置4 個沉降觀測點，在筒壁標
高20m、50m、80m 設置三層共12 個傾斜觀測點。沉降及傾斜觀測點設置明顯標志并加以保護，以減
少施工中的損壞。根據現場布設的高程水準點，組成相應的閉合水準路線。每次觀測時，觀測路線、
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
466
觀測方法、儀器、人員、環境和工作條件相同，以確保觀測精度。在首次觀測前，須對所使用的水
準點進行復測。
4.2.2 材料垂直運輸塔吊安裝
材料垂直上下采用塔吊，型號ZTT6517-8。塔吊安裝由專業安裝單位安裝，經相關管理部門驗
收合格后方可投入使用。根據塔吊說明書，本工程煙囪外筒高度128.2m，在44.25m、74.25m、95.25m、
116.25m 位置處安裝四道附著。每道附著，在相應標高結構施工結束后進行，頂升系統位于塔吊附
著上部。塔吊附著節點大樣圖詳見下圖。
圖4-1 塔吊附著節點大樣圖
4.2.3 滑架平臺及液壓設備安裝
1、平臺結構組成
操作平臺采用[16 槽鋼橫向輻射梁8 榀、[14 槽鋼縱向輻射梁7 榀、[12 槽鋼外環梁、∠50*5 角
鋼下掛架、∠63*6 角鋼腳手架橫桿、Ф48*3.25 架管平臺防護欄桿，連接點配以8.8 級M16 高強螺
栓組裝而成。頂層操作平臺設置防護欄桿，整體操作平臺外圍采用鏤空鋁板全部封閉。
圖4-2 平臺示意圖圖4-3 縱橫輻射梁連接示意圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
467
圖4-4 施工平臺結構組成立面簡圖圖4-5 輻射梁結構圖
2、整體平臺的頂升系統采用1 臺液壓控制臺、30 只設計起重量為3t 的液壓千斤頂、限位卡、
閥門及桿壓油管等組成。整個液壓提模裝置由井架和施工平臺系統、液壓提升系統、電氣控制系統、
操作系統、垂直運輸系統、模板系統裝置等六大系統組成?；芴崮Ｏ到y(tǒng)載荷由爬升鋼管直接傳遞
到下部已有一定強度的混凝土筒壁上。采用汽車吊先將拼裝好的橫向輻射梁吊裝就位，再將縱向輻
射梁吊裝就位，按照預先鉆好的孔位穿螺栓（8.8 級M16）安裝緊固。輻射梁安裝緊固完成后，采用
汽車吊逐根安裝外環梁，鋪設臨時腳手板，并進行臨時固定。隨后安裝千斤頂，控制柜油泵，高壓
油管。在外環梁上焊接欄桿立桿，Φ48*3.25 鋼管高度1.8m/1.9m，間距同輻射梁布置間距，外加4
角4 根，共30 根立桿。搭設欄桿水平桿兩道，Φ48*3.25 鋼管，間距600mm，采用架管扣件固定，
為防止物件掉落，在平臺邊用木板安裝18cm 高踢腳板。在安裝固定的千斤頂上插進滑架平臺支撐桿
鋼管，下端抵到混凝土面，并且與筒壁鋼筋固定。
圖4-6 液壓系統布置圖
3、提升平臺及設備組裝順序
在煙囪內混凝土地坪上搭設2m 高臨時腳手架→安裝輻射梁（按照中心線放好且擺放水平）→安
裝8 榀橫向輻射梁（雙拼）→安裝7 榀縱向輻射梁→安裝平臺外環梁→鋪架板→安裝控制臺、千斤
頂及油管、閥門、限位卡→插入支承鋼管→調整滿鋪設腳手板→煙囪筒壁施工至5m 高度時，安裝外
掛架、鋼跳板及鏤空板安裝。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
468
4.2.4 施工電梯及人員上下爬梯安裝
為保證施工人員上下安全，人員上下采用爬梯，作為應急措施，爬梯附近裝一臺施工電梯。爬
梯荷載及安全性經過專業單位驗算，滿足安全上下的要求。爬梯與電梯緊密靠近，其中爬梯與電梯
間的空隙，通過電梯翻板過渡，爬梯的防護門只能從電梯向爬梯的方向開啟。
圖4-7 塔吊及爬梯平面示意圖圖4-8 上人爬梯及施工電梯平面圖
4.2.5 筒壁鋼筋安裝
按照經過審核后下達的鋼筋下料表采取集中統一配料，在加工場內用機械加工制作成半制品，
并分類堆放。筒壁縱向鋼筋大于等于Φ20 采用套絲鏈接，小于Φ20 的采用錯開4 分之一搭接綁扎連
接，每根鋼筋下料長度為6m，同一截面的鋼筋接頭數量不大于總數的25%，水平鋼筋采用搭接綁扎，
每根鋼筋下料長度為12m，在同一水平內的綁扎接頭數量的百分率不大于25%。鋼筋安裝為手工操作，
先安裝縱向鋼筋再安裝水平鋼筋。同一截面的接頭至少相隔兩排；相鄰接頭間隔不小于一個搭接區
段，接頭處的搭接數量≤鋼筋總數的1/4。縱向鋼筋按設計要求進行分組，每一組中的鋼筋高度相
差不小于1m。水平鋼筋安裝，先用粉筆在豎向鋼筋上畫出間距后綁扎，洞口處水平鋼筋綁扎前，要
放出洞口及插筋的位置線，并做出標志，先在預留鋼筋上綁扎一道定位的水平鋼筋，如洞口有暗柱、
暗梁時，先綁扎暗柱、暗梁鋼筋再綁扎周圍鋼筋。砼澆筑前，對伸出的預留鋼筋進行修整，并綁一
道水平鋼筋固定其間距。
4.2.6 內外模板安裝和加固
1、模板制作
煙囪筒壁外模板分成4 塊，即每面墻采用1 塊計4 塊。外模板為移置定型鋼模板，高度1.85m，
鋼板采用3.5mm 厚冷軋鋼板，背楞采用50×50 方鋼@300 布置，四周采用50*5 扁鋼封邊，采用Φ
48*3.25 架管作為夾管用M14 對拉螺栓和蝴蝶扣與內模夾緊。四個外角采用螺栓加固，并在每片成
型的鋼模板上安裝4 個長50mmΦ16mm 的圓鋼吊環，作為模板提升的吊點。鋼模板制作見下圖。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
469
圖4-9 標準模板
2、外模板安裝
外模板安裝前，在煙囪基礎頂面用1:2.5 水泥砂漿找平，防止基礎與筒身的連接處縫隙過大而
產生砼漏漿形成的蜂窩麻面，找平時注意找平砂漿不得吃入筒壁內。為使煙囪外壁表面光潔美觀及
利于脫模，清理干凈模板表面雜物后，在模板內側涂刷一層脫模劑，涂刷層不宜過厚，以模板豎起
不滴油為宜。門洞及煙道口模板安裝時，為使洞口尺寸正確，其上部梁底模板及煙道口的豎向兩側
模板分別制作定型木模板，洞口過梁支撐采用Φ48×3.25 鋼管，縱向間距500mm，水平桿步距1100mm。
（外模四角采用十字扣件鎖定）
3、內模板安裝
內模板制作方法同外模板。安裝順序?yàn)橥饽０惭b就位后安裝內模，模板頂部標高與外模平，然
后穿螺栓及塑料套管和夾管，緊固螺栓螺母，封模前按模板接縫及間距要求布放水泥墊條，以撐開
內外模板，確保筒壁壁厚尺寸。
4、模板監測
在最下層掛架四角離筒壁30cm 位置處放置激光垂直儀，監測點位置詳見下圖。模板安裝完成后，
在模板四周30cm 處吊垂直，如尺寸有偏差，采用緊線器對模板進行微調。平臺有傾斜，采用手拉葫
蘆對傾斜的點進行微調。
圖4-10 模板監測平面布置圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
470
4.2.7 預埋件施工
1、預埋件用于后期煙囪幕墻外立面施工。根據設計圖紙統一翻樣，翻樣時還應結合鋼筋圖（尤
其是梁柱節點、基礎表面鋼筋較密部位，當錨腳鋼筋不能錯開時即聯系設計院解決），埋件所用鋼
板統一由編制的翻樣單下料。鋼板類埋件用切板機或自動切割機下料，型鋼類埋件用無齒鋸下料，
大型預埋鋼管，端口打磨平整。下料保證邊角平直，無毛刺、鈍角現象。當埋件鋼板短邊尺寸≥300mm
時，應在埋件上開排氣孔，排氣孔中心距埋件邊緣距離≤200mm，縱橫間距≤200mm，排氣孔應設于
相鄰錨筋之間。排氣孔采用電鉆打孔，直徑≥30mm。埋件板材制作完畢后，進行鉆孔、焊接。預埋
件的焊接采用手工電弧焊，預埋件的T 型接頭可分為角焊及穿孔塞焊，如下圖所示。
圖4-11 焊接示意圖
2、側埋安裝
先在墻柱水平筋上按要求位置點焊上附加鋼筋，把埋件掛在附加鋼筋上，調整好位置后將錨腳
和附加鋼筋焊接固定。埋件固定前一定要調整好鋼筋的垂直度和做好保護層的控制，防止埋件與模
板之間出現較大間隙。
4.2.8 澆筑混凝土
1、煙囪混凝土采用商品混凝土，由攪拌站統一集中供應，塌落度控制在140±20mm，煙囪筒壁
每一模鋼筋、模板、埋件安裝結束，0m～30m 段利用汽車泵進行澆筑，30m～頂采用塔式起重機吊運
混凝土至施工平臺位置，均勻澆筑至模板內以及分層連續澆筑的方法，分層厚度不大于500mm，每
段高度不大于1.8m，控制在轉圈打4 次打滿。遇到暗梁及平臺位置適當降低澆筑高度?；炷翝仓?
前，先鋪一層50mm 厚同等級的水泥砂漿，以防接縫出現蜂窩麻面。澆筑時從筒壁的一個點開始，向
相反的兩個方向同時連續澆筑。
2、混凝土振搗采用Φ50 插入式振動棒，每澆一層振搗一遍，振動棒應垂直插入混凝土底部，
并振搗密實，澆筑上層混凝土?xí)r，振動棒插入下層混凝土50mm，以消除兩層之間的接縫。振動棒布
點應均勻，其振點的移動間距，不大于作用半徑的1.5 倍，也不應大于500mm，并不得直接碰觸鋼
筋、模板和埋件，振搗棒應快插慢拔，振搗時間以混凝土表面不再冒氣泡、不明顯下沉和表面呈現
浮漿為準?；炷翝仓聊０迳峡谄烬R，待混凝土初凝后在混凝土上表面清除浮漿留設施工縫，在上
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
471
層施工時清理干凈，作好接漿處理。澆注混凝土過程中必須安排木工、鋼筋工守護，及時跟蹤處理
微小變形，混凝土不得出現冷縫，即上下層混凝土澆筑間隔時間不得超過2h。
3、混凝土試塊應在澆筑地點隨機抽取，每次澆筑的混凝土試塊制作要求如下：
混凝土試塊制作要求
序號試塊類型組數用途
1 標養試塊1 28天標準養護
2
同條件養護試塊
1 頂升前混凝土強度檢測
3 1 600℃同條件養護
4 1 頂升前混凝土強度檢測（備用）
4、施工縫處理
煙囪屬于高大模板工程，由于施工工藝的限制，施工中隨著高度的遞增，上節與下節的結合處
會有水平施工縫。澆筑完一?；炷?，在混凝土終凝前，在混凝土面層進行拉毛處理。
5、混凝土養護
煙囪屬于高聳構筑物，隨著施工的不斷進展煙囪也越來越高，如果用水對煙囪筒壁進行砼養護：
垂直砼表面灑水迅速流失，殘留部份亦將迅速蒸發；連續灑水難度大費用高，且淋水不易均勻，很
難保證砼養護質量；用水養護造成大量的水資源的浪費，也不利于現場的施工。根據以往煙囪施工
經驗，采用國家檢定合格的液態養護劑對砼表面進行涂刷，完全可以達到理想的砼養護效果。使用
方法：在混凝土表面無水（現澆砼地面上人時或脫膜后），即可噴灑混凝土養護液，只要掌握噴灑
時間，就可達到良好的養護效果。噴灑養護劑可采用背包式噴霧箱或噴漆槍、滾筒等，簡便可行。
噴灑時要求噴出的液體呈霧狀并力求均勻，不漏噴，噴灑一遍即可。在下雨時不適合噴灑，但養護
劑噴后遇雨，則不影響?zhàn)B護效果。噴灑時，噴頭距混凝土表面30cm 為宜，噴灑完畢，應用清水將噴
頭、噴管等器材沖洗干凈，以免所用器材再次使用時堵塞。
4.2.9 提升模板及平臺、下一循環施工
1、一面墻的模板提升時為一整塊，每塊模板設四個吊點，吊環采用Φ16 圓鋼制作，每塊模板
最大重量≤800kg，用4 個2t 手拉葫蘆提升，滿足使用。手拉葫蘆共使用36 只，平面布置如下圖所
示。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
472
圖4-12 模板提升手拉葫蘆掛點平面布置圖
2、煙囪模板施工為提模施工工藝，每天施工一板，每板高度1.8m。待砼澆筑完成后強度達到
1.5MPa 方可提升模板，模板拆除時對拉螺栓和卡扣需全部松開去掉后，模板即會自動脫離混凝土表
面，最后利用平臺支架上的36 個2 噸手拉葫蘆對模板進行提升，手拉葫蘆固定在支架上，支架采用
Φ48×3.25 鋼管焊接而成，模板提升采用先從一面開始，共分4 次將外側模板提升至所需位置，即
筒壁混凝土上口50mm 為宜。為防止模板劃傷煙囪外表面，提升時應同時操作，速度應緩慢均勻。
圖4-13 模板提升示意圖
3、整體平臺的提升，由頂升系統中的液壓控制臺操控30 只設計起重量為3t 的液壓千斤頂完成
提升作業。為保證平臺整體平衡，平臺每次提升前，利用水準儀在爬升鋼管上測量出統一標高。用
扣件做上限位標記。
4、兩支爬升管對接時，采用剖口焊接方式。用切割鋸在爬升鋼管一端切出長度為10cm 左右的
豁口，然后插入下部鋼管7cm 以上（如下圖所示），上下2 支爬升鋼管焊接必須牢固。為保證千斤
頂正?；?，在接口處用磨光機磨平焊縫, 爬升管表面不得有油污和鐵銹。爬升鋼管采用型號Φ48.3
×3.25mm 鋼管。
圖4-14 爬升鋼管對接示意
4.2.10 操作平臺拆除
1、平臺上部清理
先對平臺上部所有的工器具及材料進行清理，統一收集、歸類后通過塔吊運輸至地面，拆除所
有不再使用的工具，留焊機（代替氣割設備使用），拆除過程中有大量的鋼結構需要使用氣割設備。
確保上部干凈，無可墜落的物件。小的工器具收拾清理時，使用空的油漆桶（檢查油漆桶手柄是否
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
473
牢固，嚴禁使用手柄滑動、不牢固的桶），注意盛裝物重量，不用裝滿或超重，堅持“少運勤運”
的原則；液壓裝置吊裝時，用鋼絲繩捆綁在兩邊吊耳后用吊車吊運至地面。
2、內外模板拆除
外模拆除時，人員分別站在第一層外掛架及頂部平臺上配合作業，模板采用單片拆除（一片模
板重約40Kg），當模板下部分離后，平臺上部人員采用吊繩將模板吊運至平臺頂部整齊碼放后（平
臺上部最多堆放五塊模板），兩人配合作業，通過塔吊將模板運輸至地面，循環此作業過程將全部
模板運輸至地面。內模拆除步驟及方法同外模。
3、內外掛架（跳板）拆除
拆除掛架時，選定一個起拆點以順時針或逆時針方向進行拆除。第一步：跳板清理（同平臺）
第二步：先拆除兩跨之間的安全網、周圈鋼絲繩及跳板（該兩步驟為同時分段進行），繩子綁扎跳
板時要有可靠的綁扎措施，跳板15 塊整齊堆放，兩端用吊帶對稱綁扎好通過塔吊運輸至地面。第三
步：外掛架拆除時，擬采用五人一組進行配合作業，一人坐在筒壁頂部，安全帶系掛在門型架錨點
上，用16mm 的尼龍繩將掛架捆綁好以后（單根掛架最大重量45Kg），兩人拉著繩子，（尾繩固定
在門型架上）一人拆除掛架與輻射梁連接處的螺栓。螺栓拆除以后將掛架提拉至平臺頂部通過塔吊
運輸至地面（8 個掛架為一組運輸）。第四步：內掛架拆除：先拆1 米；作業方法同外掛架（此時
安全帶懸掛在內掛架的安全繩上）。后拆的同外掛架。拆除過程中，所有拆除用的小工具用尼龍繩
系在身上，以免墜落傷人。
4、頂層外平臺（跳板）拆除（留6 塊跳板不拆除，方便后期拆除輻射梁）
外平臺拆除時，選定一個起拆點以順時針或逆時針方向進行拆除。先拆除兩跨之間的安全網、
周圈鋼絲繩及跳板（該三步驟為同時分段進行）（跳板運輸同上），拆除下來的材料通過塔吊運輸
至地面。
5、千斤頂拆除
首先拆除油路及控制臺。在拆除過程中，要注意將拆下的膠管及時用防塵帽堵上，以防砂粒進
入油管內，膠管內的存油要倒去?？刂婆_的各出油口均要蓋上防塵帽，并作好防水措施。a.先用木
方（均勻平衡）墊到輻射梁下面（木方和輻射梁用鐵絲綁扎牢固），混凝土強度達到筒身不受破壞
即可。b.切割爬升鋼管，下部鋼管用灌漿料漿進行封堵（灌漿步驟在后期鋼結構施工完成以后進行。
6、輻射梁拆除
輻射梁為平臺拆除的最后一個步驟，先在筒身安裝好施工吊籃的懸掛點（騎馬梁），兩邊對稱
布置2 個吊籃，人員通過吊籃將氧氣乙炔運到煙囪頂部，人員通過外爬梯爬至煙囪頂部，借助之前
跳板，先逐一拆除橫向8 榀拆除輻射梁，并用塔吊運輸至地面?？v向7 榀輻射梁通過人員站在吊籃
內部逐一綁鉤，利用塔吊運輸至地面。
5. 材料與設備
5.1 材料
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
474
表5.1 主要材料表
序號材料名稱規格數量用途
1 配電箱XL-21 2 個照明、頂升操作系統用電
2 配電箱JXF1000/JXF2000 6 個照明、頂升操作系統用電
3 電纜150mm2×4+1×70mm2 400m 照明、頂升操作系統用電
4 鋼絲繩A14 250m 操作平臺拆除
5 鋼絲繩卡扣14 12 個操作平臺拆除
6 LED照明燈50W 20 只施工安全照明
7 安全網6m×12m 200m² 平臺施工安全防護
8 鏤空鋁板1.8m×6m 500m² 平臺施工安全防護
9 安全帶五點雙掛式29 個平臺施工安全防護
10 鋼模板7500×1850 55m² 筒身混凝土施工
11 鋼模板6500×1850 48.1m² 筒身混凝土施工
12
槽鋼(橫向輻射
梁)
16a 200m 平臺結構組成
13
槽鋼(縱向輻射
梁)
14a 400m 平臺結構組成
14 槽鋼（外環梁） 12a 60m 平臺結構組成
15 角鋼70×6 800m 平臺結構組成
16 鋼跳板4000×200×50 350 片平臺結構組成
17 扣件十字扣1500 個頂升系統組成
18 扣件旋轉扣件50 個頂升系統組成
19 扣件對接扣件80 個頂升系統組成
20 鋼管A48.3×3.25mm 25t 頂升系統組成
21 熱扎板
1500mm×3000mm×
3.5mm
18m² 平臺結構組成
5.2 設備
表5.2 主要設備表
序號設備名稱規格數量用途
1 塔吊ZTT6517-8 1臺運輸材料
2 施工平臺對應煙囪尺寸1臺澆筑砼
3 液壓千斤頂YH-36 30臺提升平臺
4 鋼筋直螺紋滾絲機HGS-40DZ型2臺鋼筋套絲
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
475
序號設備名稱規格數量用途
5 鋼筋切斷機GQ40 1臺鋼筋加工
6 鋼筋彎曲機GY40 1臺鋼筋加工
7 高揚程螺桿泵揚程100m 1臺混凝土養護
8 垂直儀/ 1臺垂直控制
9 電焊機直流弧焊機3臺焊接
10 氧氣、乙炔/ 1套切割
11 插入式振搗器A50×6m 3臺振搗砼
12 水準儀AL12A-32 1臺抄平用
13 手拉葫蘆2t 36個提模糾偏
14 手電鉆AKDS165 3臺鉆孔用
15 砂輪切割機/ 1臺切割材料
16 手持式電鋸TDM1200 3臺切割木板
17 料斗A750mm×800mm 1個混凝土運輸
18 鐵锨/ 8把澆筑砼用
19 電鎬/ 5把砼鑿毛用
20 鋼卷尺5m 10把測量用
21 鋼卷尺50m 1把測量用
22 安全爬梯128米1套人員上下
23 塔吊ZTT6517-8 1臺運輸材料
6. 效益計算分析
6.1 經濟效益分析
煙囪筒身結構施工采用液壓頂升平臺翻模系統相對于爬模系統，克服了爬模施工勞動強度大、
施工效率低損耗大的缺點。減少了大量的人工、材料費用，現將液壓頂升平臺翻模施工與爬模施工
對比分析如下：
項目采用液壓頂升平臺翻模施工采用爬模施工比較
模板結構體系鋼材用
量
32t 40t 節省材料25%
施工效率日均3米日均1米效率提高3倍
人工15人×120日=1800 20人×130日=2600 節省人工約45%
6.2 社會效益分析
采用煙囪筒身液壓頂升平臺翻模施工工法，施工質量穩定，質量水平高，混凝土強度達標，施
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
476
工冷縫少，漏漿少，消除了筒體表面混凝土壓痕、拉裂現象，以及筒體扭轉、中心漂移等質量問題，
能達到業主高質量的要求，具有良好的社會效益。
7. 應用實例（典型照片）
圖7-1輻射梁安裝圖7-2液壓千斤頂限位卡扣
圖7-3液壓操作系統圖7-4施工人員上下爬梯
圖7-5施工電梯圖7-6筒壁鋼筋安裝
圖7-7外模板安裝圖7-8內模板安裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
477
圖7-9預埋件安裝圖7-10混凝土澆筑
圖7-11上下節水平施工縫處理圖7-12模板提升
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司華南區域公司
主要完成人李偉玲、黃志堂、劉根深、江海勇、肖楊
技術咨詢聯系人李偉玲聯系電話18633818006

網友評論 more

建筑施工最新內容

07-01
