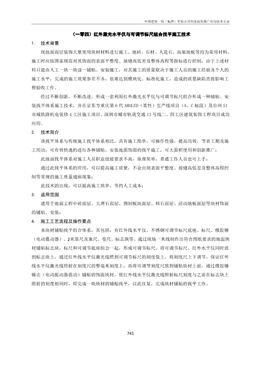

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
741
（一零四）紅外激光水平儀與可調節標尺組合找平施工技術
1. 技術背景
現地面面層裝飾大量使用塊材材料進行施工，地磚、石材、人造石、高架地板等均為常用材料，
施工時應按國家規范對其飾面的表面平整度、接縫高低差及整體高程等指標進行控制，由于上述材
料只能由人工一塊一塊逐一鋪貼、安裝施工，對其施工的質量取決于施工人員的施工經驗及個人的
施工水平，完成的施工效果參差不齊，很難達到模塊化、標準化施工，造成的質量缺陷直接影響工
程驗收工作。
經過不斷創新，不斷改進，形成一套利用紅外激光水平儀與可調節標尺組合形成一種鋪貼、安
裝找平體系施工技術，并在京東方重慶第6 代AMOLED（柔性）生產線項目（A、C 標段）及臺州S1
市域鐵路機電裝修4 工區施工項目、深圳市城市軌道交通13 號線二、四工區建筑裝飾工程項目成功
應用。
2. 技術簡介
該找平體系與傳統施工找平體系相比，具有施工簡單，可操作性強，提高功效，節省工期及施
工用功，可有效快速的進行各種鋪貼、安裝地面飾面的找平施工，可大面積使用和創新推廣；
此地面找平體系對施工人員職業技能要求不高，原理簡單，普通工作人員也可上手；
通過此找平體系的應用，可以提高施工質量，不會出現表面平整度、接縫高低差及整體高程控
制等常規的施工質量通病現象；
此技術的出現，可以提高施工效率，節約人工成本；
3. 適用范圍
適用于地面工程中磚面層、大理石面層、預制板塊面層、料石面層、活動地板面層等塊材飾面
的鋪貼、安裝；
4. 施工工藝流程及操作要點
本塊材鋪貼找平組合體系，其包括：有紅外線水平儀、不銹鋼可調節標尺底座、標尺、橡膠錘
（電動震動器）、2米靠尺及塞尺、卷尺、標志塊等。通過現場一米線制作出符合圖紙要求的地面塊
材鋪貼標志塊，標尺和可調節底座組合一起，形成可調節標尺，將可調節標尺、紅外水平儀同時放
到標志塊上，通過紅外線水平儀激光線照到可調節標尺的刻度值上，將刻度尺上下調節，保證紅外
線水平儀激光線照射在刻度尺的整毫米刻度上，再將可調節刻度尺放到鋪貼塊材上面，通過橡膠錘
錘擊（電動振動器震動）鋪貼的飾面塊材，使紅外線水平儀激光線照射標尺刻度與之前在標志塊上
照射的刻度相同時，即完成一塊塊材的鋪貼找平，以此往復，完成塊材鋪貼的找平工作。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
742
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 基層處理
塊材飾面鋪貼前先進行地面基層處理，清理地面油、污漬，清理落地灰，對地面隱蔽管線、線
盒等進行隱蔽驗收，靠近幕墻一側檢查層間封堵是否施工完成，樓梯洞口處擋水臺是否施工完成，
基層混凝土局部有起砂現象時應先進行處理，可涂封塵劑或環氧樹脂對起砂處進行處理，嚴重時應
將起砂部位剔除重新進行混凝土基層施工。
4.2.2 放線施工
根據圖紙排版原則及現場實際尺寸相結合進行現場放線，走廊成Z字形或T形走廊時，先進行短
方向走廊放線，再進行長方向走廊放線，目的為將非整塊飾面磚放到走廊兩個端頭、中間常開防火
門處、T形走廊橫縱交接處邊緣位置；有分隔縫時，先按照圖紙進行分隔縫放線，并注意分隔縫與結
構柱之間的位置關系，分隔縫放線完成后，再進行大面積塊材放線；如踢腳線為L形時，則放線時應
同時考慮分格縫與結構柱、緊鄰L形踢腳線處塊材尺寸的控制；放線時，應同時考慮地面末端點位、
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
743
檢修口等位置留設，并用顯著顏色及圖案標識標注塊材飾面的起鋪點。
4.2.3 標志塊制作
進場后，和總包單位進行高程點位的紙面移交，再以高程控制點為基準控制點，用卷尺進行測
量，再用水泥砂漿制作高度為塊材飾面鋪貼完成所需高度的標志塊，標志塊間距30米，成梅花狀布
設，保證起鋪點飾面磚附近設置一個標志塊，被遮擋的隔墻處要設置標志塊，最終標志塊上的紅外
激光儀可無死角的覆蓋施工場地。
4.2.4 測量標志塊上標尺的數值
可調節標尺底座為正方形，不銹鋼材質，底座中間焊有螺母，標尺為圓柱形，不銹鋼材質，直
徑與可調節標尺底座中間焊螺母相配套，長度為30 公分，標尺帶有0 到30 厘米的刻度尺，刻度0
端下部有1 公分長螺紋，底座與標尺相結合組成一個可調節的標尺，標尺主要起到測量數值的作用，
將可調節標尺和紅測量儀同時放到標志塊上，第一次要將紅外測量儀和標尺同時放到起鋪點處的標
志塊上，上下調節標尺，使紅外激光儀的光線照射在標尺上整mm 刻度上，并記住刻度尺上的讀數。
4.2.5 鋪設干硬性砂漿
干硬性砂漿由水泥砂子按1:3 比例攪拌而成，砂漿干濕度以手握成團，落地即散為宜，砂漿鋪
設前，先將地面灑水潤濕，掃素水泥漿，之后鋪設干硬性砂漿，砂漿鋪設高度略高于飾面完成面，
然后用塊材放到干硬性砂漿上初步壓實。
4.2.6 鋪貼塊材飾面
將塊材飾面滿掛存水泥漿，刮漿時注意中間厚，邊緣薄，但杜絕邊緣及四角留白漏刮水泥漿，
塊材鋪貼時特別是起鋪點的塊材鋪貼時，一定按照放線位置及尺寸進行鋪貼，鋪貼一段要整體測量
一次，保證塊材鋪貼平行、垂直于軸線。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
744
4.2.7 紅外激光儀與標尺組合找平
塊材鋪貼在干硬性砂漿上后，將標志塊上的可調節標尺放到鋪貼塊材的4 個角及中心點上面，
通過橡膠錘錘擊（電動振動器震動）鋪貼的飾面塊材，使標志塊上紅外線水平儀激光線照射標尺的
刻度與之前在標志塊上照射的刻度數值相同，即完成塊材鋪貼的找平工作，大空間鋪貼塊材時，鋪
貼一段后即移動激光儀到鄰近的標志塊上面，并用2 米靠尺進行整體地面平整度、接縫高低差等進
行質量復核工作，如此往復，鋪貼找平工作完成。
4.2.8 灑水養護及成品保護
飾面鋪貼完成后應表面灑水養護1-2 天，養護期間禁止在塊材飾面上行走，養護完成后立即按
照交底或者圖紙要求進行成品保護；
5. 材料與設備
施工所用設備及施工用具：有紅外線水平儀、不銹鋼可調節標尺底座、標尺、橡膠錘、現場一
米標高控制線、卷尺、標志塊、樓地面等，具體見表5.1、表5.2：
表5.1 主要材料表
序號材料名稱型號單位備注
1 水泥42.5 噸
2 砂子中砂立方
3 成品飾面板符合設計要求平方米
4 可調節標尺/ 組
表5.2 主要設備、儀器表
序號名稱作用備注
1 靠尺、塞尺復核整體完成面整體標高及接縫高低差所有設備、儀器與
標志快及可調節
標尺組合一起形
成一個一種鋪貼、
安裝找平體系
2 紅外激光儀輔助施工找平
3 橡膠錘（電動振動器） 控制水平標高的輔助工具
4 卷尺控制水平標高的輔助工具
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
745
6. 效益計算分析
6.1 經濟效益
表6.1 經濟效益表
序號項目普通找平方式進行塊材鋪貼施工本技術找平體系施工
1 用工量平均每人每天施工20-23平米
平均每人每天施工30-35平米，平均每天每人
多產出10-12平米，按照每人500元每天計算，
普通找平方式施工折合21.7元每平米，本技
術找平鋪貼施工折合14.3元每平
2 實用性能
較差，鋪貼時對施工人員施工水平
要求高，憑經驗手法鋪貼，易出現
整體高程、接縫高低差、整體平整
度等不合格的質量通病，易出現返
工現象；
非常好，施工簡單，施工中可通過標尺中的
數據控制塊材飾面的各種平整度指標的要
求，同時對施工人員的經驗要求不是很高；
3 裝飾效果普通
表面平整度、接縫高低差、整體高程等指標
均能符合規范要求，鋪貼完成后整體效果好；
通過上表可計算，本項目石材鋪貼面積約6 萬平米，與傳統方法相比，每平米節約21.7-14.3=7.4
元，本項目共節約60000*7.4=444000 元；成本節約34%，工期節約34%。
6.2 社會效益
此技術施工方便、效率高、施工質量高，減少返工，節省資源；
本技術的出現，使裝飾板材現場濕作業鋪貼有了較為精準的、可大面積的、相對標準化且操作
簡單、實用性強的施工找平方法，施工人員更加容易操作，且施工質量較高；
7. 應用實例（典型照片）
7.1 工程概況
京東方重慶第6 代AMOLED（柔性）生產線項目（A、C 標段），是一座多功能的綜合辦公、生產
樓，建筑總面積約644104 ㎡，具有辦公樓、廠房車間、宿舍樓的裝飾、電氣、暖通空調、給排水、消
防、智能化等各個專業。項目位于重慶市兩江新區水土高新產業園竹溪東路。開工時間2020 年7 月1
號，竣工時間2021 年12 月29 日。
“臺州市域鐵路S1線一期工程車站裝修及設備安裝專業分包工程（4工區）”。項目位于浙江省
臺州市溫嶺市，施工完成后臺州溫嶺至椒江的通行時間將縮短為半小時。本項目為分兩個高架站和
一個地下站。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
746
“深圳市城市軌道交通13號線二、四工區建筑裝飾工程”項目位于廣東省深圳市，13號線工程
是支持后海中心、留仙洞總部基地、石巖片區等重點建設地區發展的中部地區南北向骨干線，南起
于深圳灣口岸站，沿科苑大道、同發路、沙河西路、田心大道向北敷設，止于上屋北站。
以上三個項目在施工過程中，接受有關部門檢查，獲得了業主、監理、設計等一致好評，驗證
了該技術的實用性，為后續鋪貼施工提供了有利依據。
7.2 現場施工照片
落地灰清理圖基層整體清理圖
設置高程一米線圖設置地面軸線圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
747
制作標識塊圖標識塊標高復驗圖
石材起鋪點施工圖石材標高復驗圖
大面積石材鋪貼圖石材鋪貼完成效果圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團裝飾工程有限公司
主要完成人衣秀才、石林、遲夢巖、劉佳豪、魏丹
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
748
技術咨詢聯系人衣秀才聯系電話13717637107
