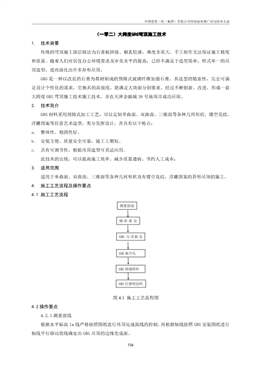

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
726
（一零二）大跨度GRG穹頂施工技術
1. 技術背景
傳統的穹頂施工面層做法為石膏板拼接、刷乳膠漆，難度非常大，手工制作無法保證施工精度
和質量。隨著人們對居住辦公環境要求及審美水平的提高，已經不滿足于造型簡單，樣式單一的吊
頂造型，進而演化出許多異形吊頂。
GRG 是一種以改良的石膏為基材制成的預鑄式玻璃纖維加強石膏，其造型的隨意性，完全可滿
足設計個性化的需求，它獨具的高強度，能滿足大塊面分割要求。經過不斷創新、改進，形成一套
大跨度GRG 穹頂施工技術施工技術，并在天津金融城38 號地項目成功應用。
2. 技術簡介
GRG 材料采用預鑄式加工工藝，可以定制單曲面、雙曲面、三維面等各種幾何形狀，鏤空花紋，
浮雕圖案等任意藝術造型，充分發揮設計，并具有以下特點：
a. 整體性、穩固性好。
b. 安裝方便、質量安全可靠，施工工期短。
c. 具有可調節性，根據吊頂造型可靈活應用。
此技術的出現，可以提高施工效率、減少質量通病、節約人工成本；
3. 適用范圍
適用于單曲面、雙曲面、三維面等各種幾何形狀及有鏤空花紋，浮雕圖案的異形吊頂?shù)氖┕ぁ?
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 操作要點
4.2.1 測量放線
根據水平標高1m 線嚴格按照圖紙進行吊頂完成面線的控制，再根據軸線按照GRG 安裝圖紙進行
軸線平行移動放線確定出GRG 吊頂?shù)倪吘壨瓿擅妗?
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
727
4.2.2 鋼骨架安裝
1、主鋼架吊點間距，應根據設計要求確定。兩端固定的主鋼架中間部分應設有起拱，起拱高度
應按跨度的1/1000，主鋼架安裝后應及時校正其位置和標高。
2、GRG 吊頂主鋼架根據圖紙要求，并在大型風管底下骨架必須進行型鋼加固，應與墻面有牢固
的連接。
3、對于吊頂內的燈槽、斜撐和剪刀撐等，應根據工程實際情況合理布置。輕型燈具應吊在主龍
骨或附加龍骨上，重型燈具或其他重型吊掛物不得與吊頂龍骨連接，應另設懸吊構造。
圖2 龍骨布置圖
4.2.3 GRG 吊頂板安裝
1、為保證吊頂大面積的平整度，安裝人員必須根據設計圖紙要求進行定位放線，確定標高及其
準確性，注意GRG 吊頂位置與管道之間關系，要上下相對應，防止吊頂位置與各種管道設備的標高
相重疊的矛盾通過復測要事先解決這一矛盾。根據施工圖進行現場安裝，并在平面圖內記錄每一材
料的編號和檢驗狀態標識。
2、彈線確定
GRG 吊頂?shù)奈恢檬沟蹴斾摷艿觞c準確即吊桿垂直，各吊桿受力均衡避免吊頂產生大面積不平整。
認真檢查吊頂點的預埋情況，對于有附加荷載的重型吊頂（上人吊頂），必須有安全可靠的吊
點緊固措施。對于預埋鐵件、預埋吊筋或預設焊接鋼板等，均應事先由土建施工單位按設計規定預
留到位。對于沒有預埋的鋼筋混凝土樓板，當采用射燈、膨脹螺栓及加設角鋼塊等方法處理吊點時，
必須符合吊頂工程的承載要求，應由設計經計算和試驗而定。
圖3 預埋板安裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
728
4、要保證GRG 吊頂?shù)恼w鋼度，防止以后吊頂變形，應先安裝造型GRG 吊項，有利于吊頂造
型的定位，有利于其與其他吊頂相互固定。吊頂造型均用輕鋼材料，以保證造型有足夠的剛度。
5、在安裝大面積GRG 吊頂飾面板前，必須待到吊頂上面管道設備完畢后，如吊頂內的通風、水
電管道及上人吊頂內的人行或安裝通道應安裝完畢；消防管道安裝并試壓完畢等，經有關部門確認
后，主可進行封吊頂飾面板。吊頂燈飾封口噴淋煙感等，必須橫平豎直，在開空前應先放線，等整
體協調后，再開孔安裝。當每一工作面的安裝工作完成后，在班組自、互檢的基礎上，專職質檢員
必須組織工地測量員用測量儀器檢查GRG 掛板的水平度與平整度、垂直度等安裝誤差值以確定定位
分格。并填好《安裝檢查記錄》。施工段每安裝完一個作業段后由質檢員在班組自、互檢的基礎上
進行專檢，合格后填寫相應的分部分項工程質量評定記錄表后填寫工程報驗單報請監理工程師進行
復驗，復驗合格后簽發分部分項工程質量認可書。
4.2.4GRG板開孔
根據強電、弱電、消防、安防等各包商的需求，在安裝完成的GRG 吊頂上面進行開洞定位標記，
標記中要明確體現出開洞大小，然后又由我方根據標記在進行準確開洞。為了保障開洞的美觀，和
以免造成GRG 的損壞，我方會統一按照開洞的大小進行購買開孔器，采用機械開洞。
圖4 燈具及設備布置
4.2.5GRG接縫修補
GRG 板接縫調整處理為保證吊頂造型的面層批嵌開裂，接縫應根據剛性連接的原則設置，內置
木塊螺釘連接并分層批嵌處理。批嵌材料采取GRG 專用接縫材料。安裝完成之后避免不了有少數地
方存在凹凸不平的現象，根據現場實際情況采用高強石膏或者膩子對GRG 進行找平處理。
4.2.6GRG打磨噴涂料
先用240 目的中砂紙進行GRG 的第一遍打磨，在第一遍打磨完成之后再用320 目細砂紙對GRG
進行第二遍精細打磨，保障GRG 的平整度和光滑度。
由于GRG 全是呈弧形裝凹凸感的造型頂，在GRG 打磨的過程中會有很多GRG 粉塵堆積在GRG 凹
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
729
處的位置，因此在噴涂料之前一定要將殘留在GRG 里面的粉塵進行清理，其中具體清理辦法是：采
用氣泵的氣壓進行清理，通過氣壓產生的氣流將殘留在GRG 里面的粉塵全都“吹”出來，以保障GRG
便面無粉塵。
噴涂料：采用噴涂機進行涂料的噴繪，其中噴涂邊數為一遍底涂兩遍面涂。噴涂時要嚴格按照
設計要求進行涂料噴繪。
5. 材料與設備
5.1 主要材料
預埋板、膨脹螺栓、鍍鋅角鋼、鍍鋅方管、GRG 板塊等施工材料具體形式如下表：
表5.1 主要材料表
序號材料名稱圖例規格
1 預埋板300*200*8鍍鋅埋板
2 膨脹螺栓M12*110
3 鍍鋅角鋼L50*5
4 鍍鋅方管40*80*5
5 GRG板塊
預鑄式玻璃纖維加強
石膏
5.2 主要設備及用具
主要機具設備有：切割機、鋼尺、紅外激光水平儀、墨斗、卷尺、白線等施工工具。
表5.2 主要設備表
序號機具名稱圖例用途
1 切割機切割板材
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
730
3 手電鉆鉆孔、螺絲安裝
4 鋼尺測量、檢驗
5 紅外激光水平儀抄水平、調水平
6 墨斗彈線
7 卷尺測量
8 焊機焊接
6. 效益計算分析
6.1 經濟效益分析
以天津金融城38 號地項目為例：按本技術施工，材料可提前預制，進場安裝方便快捷，縮短了
施工工期，減少了勞動力的投入，提高了材料利用率，降低了施工成本。其中工期縮短約6 天，人
工及材料成本減少約89444.93 元，取得了良好的經濟效益。
表6.1 經濟效益對比表
序號項目傳統穹形吊頂安裝方法采用本技術
1 實用性能
已公開的技術方案一般為“石膏板及
石膏線拼接”
本技術通過運用GRG 板塊替代原有的
石膏板及石膏線拼接，增加了板塊的整體
性，采用預鑄式玻璃纖維加強石膏，縮短
了施工時間
2 材料324.83*165.1m2=53629.93 元650*165.1m2=107315 元
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
731
3 工期、工效
按照傳統方式施工，施工進度緩慢，
工效較低,工期約為26.2 天。人工
費：350*21*26.2=192570 元
按本技術施工，材料可提前預制，進場安
裝方便快捷，提高了工效，縮短工期。工
期約為20.6 天，節約21.4%。
人工費：300*8*20.6=49440 元
4 節省費用/
施工成本節約=（246199.93-156755）
/246199.93*100%=36.3%
6.2 社會效益分析
本技術克服了傳統的石膏板異形吊頂?shù)目臻g造型單一，材料損耗大，施工周期長的缺點，可以
定制單曲面、雙曲面、三維面等各種幾何形狀，鏤空花紋，浮雕圖案等任意藝術造型，充分發揮設
計。預制加工完成后現場安裝即可，安裝方便快捷，減少材料損耗，達到縮短工期，節約成本的效
果。
7. 應用實例（典型照片）
7.1 工程概況
本工程建筑布局沿街角采取了“L”字型布局，建筑整體造型為巴洛克簡約風格，地下三層，地
上八層。
GRG 穹頂位于一層門廳及八層會議室，設計為穹形吊頂。一層門廳吊頂：穹形吊頂下口直徑9.4
米，拱高3.3 米；八層會議室：穹形吊頂下口直徑11.7 米，拱高3.5 米。這兩個穹形吊頂造型相仿，
最中間為直徑2.08 米的雕花，四周放射狀扇形凹槽，凹槽內側四邊又有四層跌級。
7.2 技術現場照片
脫模后的GRG 構件放置成品庫內，自然風干圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
732
鋼骨架施工圖
GRG 板塊安裝圖
施工完成后實景照片圖一施工完成后實景照片圖二
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
733
施工完成后實景照片圖三施工完成后實景照片圖四
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團裝飾工程有限公司
主要完成人張旭可、王清軍、李海菲
技術咨詢聯系人張旭可聯系電話18737431205
