中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
640

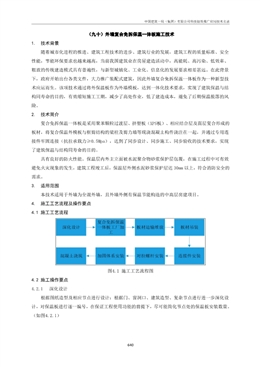

（九十）外墻復合免拆保溫一體板施工技術
1. 技術背景
隨著城市化進程的推進、建筑工程技術的進步、建筑行業的發展，建筑工程的質量標準、安全
性能，節能環保要求也越來越高，當前我國建筑業在房屋建造活動中，高能耗、高污染、低效率、
粗放的傳統建造模式具有普遍性，與新型城鎮化、工業化、信息化的發展要求相差甚遠。在此背景
下，政府開始出臺各類文件，大力推廣裝配式建筑，因此外墻復合免拆保溫一體板作為一種新型技
術應運而生。該項技術通過將外保溫板作為外墻模板，達到一體化技術要求，實現了建筑保溫與結
構同壽命的目的，有效縮短施工工期，減少了高處作業，低了建造成本，避免了后期保溫脫落的風
險。
2. 技術簡介
復合免拆保溫一體板是采用聚苯顆粒過渡層、擠塑板（XPS板）、相應結合層及面層復合形成的
板材，將復合保溫外模板與框剪結構的梁柱及剪力墻等現澆混凝土構件澆注在一起，并通過專用連
接件牢固連接（抗拉承載力≥0.5Mpa），達到了同步設計、同步施工、同步驗收的技術要求，實現
了建筑保溫與結構同壽命的目的。
具有良好的防火性能。保溫層內外主立面被水泥聚合物砂漿保護層包覆，在施工過程中可有效
避免火災現象的發生，建筑工程竣工后，保溫層外側水泥砂漿保護層達30mm 以上，符合消防安全的
需求。
3. 適用范圍
本技術適用于外墻為全混外墻，且外墻外側有保溫節能構造的中高層房建項目。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 深化設計
根據圖紙?jiān)煨图跋鄳?yīng)節點進行設計：根據門、窗洞口、建筑造型、復雜節點進行進一步深化設
計，對保溫板進行逐一編號，在保證工程使用功能的前提下，盡可能簡化節點處的保溫板安裝數量。
（如圖4.2.1）
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
641
圖4.2.1外墻保溫排版深化示意圖
4.2.2 復合免拆保溫一體板工廠加工
廠家按照相應確認的深化圖紙對復合免拆保溫一體板進行裁剪，并按深化圖紙進行編號，確保
加工尺寸與深化圖紙相應尺寸一致，保證現場施工順暢，避免二次裁剪。
4.2.3 板材運輸堆放
板材運輸時應輕拿輕放，材料進入施工現場后，先組織驗收，然后按照規定取樣復檢。板材整
捆吊運采用專用綁帶（寬度100mm），通過塔吊放置在指定區域。根據編號進行分類碼放平放碼垛。
對于漏天存放的材料，應有防雨、防暴曬、防潮、防火等保護措施，堆放高度不超過20層。
4.2.4 保溫板吊裝
1）為保證外墻混凝土截面尺寸和復合免拆保溫一體板的安裝位置，在外墻鋼筋綁扎完成后，在
鋼筋骨架上放置混凝土水泥撐棍（6-8個/㎡），為保證接縫平整度，在復合免拆保溫模板拼縫處，
沿縫隙與主背楞相交處兩側交替布置1塊混凝土撐棍。待滿堂架及頂板模板安裝完成后，將復合免拆
保溫模板用塔吊吊至作業位置。吊裝時采用專用吊具（詳見圖4.2.4-1）然后人工配合安裝就位，并
用12號鐵絲將連接件墻柱鋼筋綁扎定位。因復合免拆保溫模板尺寸較大、較重（2.9m*0.6m，重約70KG）
在吊裝過程中需保持平穩，以免造成復合免拆保溫模板破壞，安裝順序先安裝外墻陰陽角處板，后
安裝標準墻板。
圖4.2.4-1復合免拆保溫模板專用吊具
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
642
圖4.2.4-2復合免拆保溫模板吊裝
2）門窗洞口處復合免拆保溫模板應使用整板布置，避免使用小規格模板，墻體轉角部位安裝時
應垂直擠壓呈90°，如有縫隙人工使用發泡棒填塞，避免漏漿。
4.2.5 連接件安裝
復合免拆保溫模板在出廠前已按設計及規范要求在板上預留連接件孔，復合免拆保溫模板就位
后要按孔將所有連接件（保溫釘長180mm）安裝到位，每平方米應不少于6個。安裝孔距復合免拆保
溫模板邊沿應不少于100mm，詳見圖4.2.5。
復合免拆保溫模板安裝后，在板材上鉆孔或者保溫釘上，再用鐵絲一端綁扎釘子一端綁扎在鋼
筋上將復合免拆保溫模板加以固定
圖4.2.5-1復合免拆保溫模板的連接件布置示意圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
643
圖4.2.5-2復合免拆保溫模板連接件安裝
4.2.6 對拉螺桿安裝
1）據模板每層墻、柱、梁厚度按鋁模模板施工方法確定對拉螺栓間距，用Φ22沖擊鉆頭在復合
免拆保溫模板相應位置開孔，開孔應保證螺桿穿入后垂直于內外墻，外墻螺桿采用與鋁模配套對拉
螺栓，穿入對拉螺栓并初步調整螺栓。
2）后期螺栓孔封堵措施如下（見圖4.2.6-1）：
（1）清孔處理：封堵螺栓孔眼前必須對螺栓孔進行清理，剔除PVC套管端部封堵件，使用長毛
刷將孔內浮漿、殘?jiān)謇砀蓛簦謇砀蓛艉?，使用清水將螺栓孔沖洗干凈。
（2）水泥砂漿封堵：兩人內外配合操作，一人在內側用比孔眼略小的鋼筋頂住孔眼內側，一人
在外側使用導管將1:2干硬性微膨脹水泥砂漿注入螺栓孔洞，一邊注入，一邊搗實，封堵至與免拆模
板外表面凹進10-15mm。
（3）表面處理：待封堵的水泥砂漿凝固后，使用1:2干硬性微膨脹水泥砂漿將墻體內外側螺栓
孔洞表面刮平，待水泥砂漿凝固后，在外側刷聚氨酯防水涂料，防水涂料涂刷成圓形，直徑100mm，
厚度1mm。
圖4.2.6-1對拉螺桿封堵示意圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
644
圖4.2.6-2對拉螺桿封堵
4.2.7 加固體系安裝
安裝模板主次楞：外墻外側采用鋁膜定制井字架加固體系，加固外圈采200mm～400mm鋁模板，
外墻中間部位采用100mm寬鋁模板拼裝組成井字架，鋁模井字架水平中心間距400mm，凈距300mm（同
對拉螺桿間距），拼裝采用鋁模專用銷釘拼裝；豎向間距外墻5道橫向主背楞,起步第一道距樓板面
為250mm，第二道距樓面700mm，第三道距樓面1400mm，第四道距樓面2200mm，第五道距樓面2750mm，
根據鋁膜開孔部位用手鉆在復合免拆保溫模板相應位置開孔，穿入對拉螺栓并初步調整螺栓。固定
內外模板，調整模板位置和垂直度，使之達到質量規范要求。（見圖4.2.7-1）
圖4.2.7-1外墻加固體系圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
645
圖4.2.7-2外墻加固體系現場實施
4.2.8 混凝土澆筑
混凝土澆筑時主體不要擾動符合免拆保溫一體板的位置，同時安排人員在混凝土澆筑時進行檢
查，如現場有免拆保溫一體板或者錨固件擾動需及時進行修復，確保施工質量。
4.3 施工操作要點
4.3.1 質量要求
1）復合免拆保溫模板必須經檢測滿足下表性能要求：
試驗項目單位性能指標試驗方法
面密度kg/m2 ≤45 JG/T 159
拉伸粘結強度
原強度
MPa
≥0.15
耐水強度 ≥0.15 JGJ144
耐凍融強度≥0.15
外側抗沖擊性J 10
抗彎荷載N ≥2000 JC/T 829
剝離性能（剝離面粘貼面積） % ≥85 GB/T 23932
吸水量g/m2 ≤500 JG/T 287
濕度變形% ≤0.07 JG/T 396
2）復合免拆保溫模板尺寸允許偏差：
項目允許偏差
長度±5
寬度±2
厚度+2 0
對角線差+8
板側面平直度≤L/750
板面平整度≤2
3）復合免拆保溫模板的外觀質量：表面平整，無夾雜物，顏色均勻。不應有明顯影響使用的可
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
646
見缺陷，如缺棱、掉角、裂紋、變形等。
4）材料進場后應分類貯存，平放碼垛，且不易露天存放。對在露天存放的材料，應有防雨、防
暴曬措施；貯存期及條件應符合產品使用說明書的規定。
5）復合免拆保溫模板及配套材料進場時應對下列性能進行復驗，復驗應為見證取樣送檢。a、
復合免拆保溫模板的抗沖擊強度、抗折荷載、拉伸粘結原強度；b、保溫芯材的密度、導熱系數、壓
縮強度、燃燒性能等級；c、連接件抗拉承載力；d、保溫砂漿的干密度、拉伸粘結強度、導熱系數；
抗裂砂漿的拉伸粘結強度（與保溫砂漿的標準狀態)、壓折比。檢驗方法：隨機抽樣送檢，核查質量
證明文件和復檢報告；檢查數量:同一廠家同一品種的產品，墻面使用面積在5000m2以下時抽查一次。
同工程項目、同施工單位且同期施工的多個單位工程，可合并計算墻面使用面積抽查。
4.3.2 質量保證措施
1）首層預埋底托螺栓和上面各層預留的底托螺栓孔盡可能靠上，使托底主楞靠近模板底邊，使
模板底邊緊固有效。
2）安裝找平支托時要準確找平，既保持標高準確又控制水平度。
3）復合免拆保溫模板外模板大角板提前固定，應在安裝前提前安裝連接件。
4）排版時要嚴格按排版圖次序進行，不得倒亂，安放時要保證30mm厚砂漿面朝外側，放入時要
采取防止損壞復合免拆保溫模板的措施，不得損壞板子。
5）連接件（保溫釘）要按要求保證數量，嚴格按照保溫板預留孔安裝連接件。連接件要擰緊使
塑料墊片緊靠保溫板。
6）復合免拆保溫模板安裝后要在先前打孔位置安裝保溫釘，保溫釘規格為φ8，錨入墻內長度
≥50mm，壓入復合免拆保溫模板內，每平米不少于6個保溫釘。
7）復合免拆保溫模板與鋼筋綁扎固定：
（1）要嚴格控制板間間距，使板縫均勻布置，不可任意調大或調小，更要杜絕誤差累積。
（2）在復合免拆保溫模板對縫處的兩側，放置兩列預制水泥控制塊（水泥支撐），保證復合免
拆保溫模板對縫處的平整，同時保證剪力墻的截面尺寸。間距依照剪力墻水平鋼筋的行數，從上到
下隔行設置。
8）在對拉緊固前，必須對內、外模板進行一次認真的復核，檢查其就位、垂直、墻面通直及墻
面平整情況，進行準確的精調校正，避免緊固后返工。邊校正邊緊固，依次完成。
9）鋁模K板的三重作用：
（1）避免或減少上層混凝土澆筑時的漏漿；
（2）方便上層復合免拆保溫模板的安裝定位；
（3）保護復合免拆保溫模板在混凝土澆筑時免遭振搗棒等對其損壞；
（4）鋁模K板的安裝，要措施到位、固定牢固，防止混凝土外漲，影響后續復合免拆保溫模板
安不進去。在安裝之前要涂刷模板脫模劑，防止拆模時損壞混凝土邊角。
10）驗收要求
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
647
（1）一般規定
a.復合免拆保溫模板體系工程應同主體結構一同驗收，施工過程中應及時進行質量檢查、隱蔽
工程驗收和檢驗批驗收。
b.復合免拆保溫模板體系驗收時應提供該系統的建筑節能技術認定證書和復合免拆保溫模板的
檢驗報告。
c.復合免拆保溫模板復合保溫系統應對下列部位或內容進行隱蔽工程驗收，并應有詳細的文字
記錄和必要的圖像資料：
（2）復合免拆保溫模板連接件數量及錨固位置；
（3）復合免拆保溫模板保溫層厚度。
11）外墻復合免拆一體保溫板安裝允許偏差和檢驗方法：
項次項目允許偏差檢驗方法
1 立面垂直度4 2m垂直檢測尺檢查
2 表面平整度4 2m靠尺和塞尺檢查
3 陰陽角方正度4 直角檢測尺檢查
4.3.3 安全保證措施
1）復合免拆保溫一體板專項施工方案必須經專家論證通過后方可實施。
2）工人進入施工現場必須戴好安全帽，系好帽帶，在腳手架上作業必須佩帶安全帶，將保險鉤
掛在安全母線上后方可進行施工。嚴禁酒后上架施工，在外腳手架上的操作人員需穿防滑鞋。安裝
前應對全體人員進行詳細的安全交底，參加安裝的人員要明確分工，利用班前會、小結會，并結合
現場具體情況提出保證安全施工的要求。距地面2m以上作業要有安全防護措施。
3）在使用塔吊安裝時必須有信號工配合，劃定安全區域和安全通道，并懸掛安全標志。
4）現場做好防火措施，防止火災。
5）不得在復合免拆保溫模板上部放置易燃及溶劑性化學物品。不應在已施工完的保溫墻體上面
加工作業電氣焊。
6）施工區域嚴禁吸煙。
7）進場的復合免拆保溫模板應做好防雨防火工作。
8）做好成品保護。
9）高空作業人員必須系好安全帶和工具袋工具放在袋內防止墜落傷人。安全帶必須先掛牢后再
作業，安全帶應高掛低用，并應掛在操作層面的型鋼支架的橫向聯系桿上使用。
10）保溫板起吊時，做到穩起穩落，就位標準。
11）高空吊裝作業，當風速為10m/s時，視情況部分吊裝作業應停止。當風速達到15m/s時，所
有吊裝工作均應停止。
12）定期檢查塔吊，保證塔吊處于安全吊裝狀態，保證吊裝過程中塔吊的安全可靠性。
5. 材料與設備
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
648
5.1 材料
表5.1.1 主要材料表
序號材料名稱規格主要指標用途
1 復合免拆保溫一體板105mm厚燃燒性能A級外墻保溫
2 復合免拆保溫一體板115mm厚燃燒性能A級外墻保溫
3 錨固件180mm長每平米約6個固定
4 抗裂砂漿/ / 封堵
5.2 設備
表5.2.1 主要設備表
序號設備名稱規格技術指標用途
1 塔吊TC6015 / 保溫板吊運
2 線墜/ / 表面垂直度檢測
3 切割鋸/ / 局部保溫板切割
4 專用吊具16 HPB300 保溫板吊裝
5 穿墻螺桿18 / 保溫板加固
6 水泥撐棍200/250 C20 保溫板支撐
7 鋁模條板（含背楞） 100mm / 保溫板加固
穿墻螺桿及配件穿墻螺桿套管、水泥撐棍
鋁模銷釘、銷片鋁模條板
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
649
鋁模背楞錨固件和復合保溫板
6. 效益計算分析
6.1 經濟效益分析
下面以南雷村北雷村赤蘭橋村棚戶區改造項目EPC總承包二標段為實際案例與傳統外墻保溫施
工工藝進行經濟效益比較分析：
南雷村北雷村赤蘭橋村棚戶區改造項目EPC總承包二標段，采用本施工技術的樓棟為15棟高層住
宅，地上16-18層，標準層層高2.9m。
（1）傳統施工做法
巖棉（100mm厚）62元/㎡；
人工+吊籃45元/㎡
（2）本施工技術
復合免拆保溫一體板（105mm厚）105元/㎡
人工15元/㎡
施工方法外墻外側鋁模板材料費人工+機具合計備注
傳統施工
方法①
外墻鋁模使用量380㎡
費用380㎡*480元/㎡
=182400元
380㎡*62元/㎡
*18=424080元
380㎡*45元/㎡
*18=307800元
914280元
單層外
墻面積
380㎡
本施工技
術
②
外墻鋁模使用量80㎡
費用80㎡*480元/㎡=38400
元
380㎡*105元/㎡
*18=718200元
380㎡*15元/㎡
*18*2=102600元
859200元
合計節省
費用①-
②
55080元2#樓
總節省費
用
55080元*17=926360元（共15棟樓，17個單元）
6.2 社會效益分析
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
650
1） 環保節能：復合免拆保溫板的保溫性能、燃燒性能較傳統保溫板更優，且保溫板隨主體結
構施工，減少后期濕作業施工工序，環保節能。
2）施工高效：產品安裝方便，施工快捷，加快施工進度，縮短工期，免除后續吊籃安裝進行保
溫施工工序。
3）保溫板與主體結構連接緊固，防止后期保溫板脫落風險，減少后期高空作業，減少安全隱患。
7. 應用實例（典型照片）
南雷村北雷村赤蘭橋村棚戶區改造項目EPC總承包二標段，位于西安市長安區香積大街南側，建
筑面積27.03萬㎡，剪力墻結構，其中15棟高層住宅外墻均采用復合免拆保溫一體板，厚度有105mm
（XPS芯材70mm）、115mm（XPS芯材80mm），2021年5月31日開工，目前正處于主體結構施工階段，
外墻使用復合免拆保溫一體板減少保溫板二次施工工序，減少高空作業，減少濕作業，安全節能環
保，且縮短工期；保溫板隨主體同步施工，通過錨固件在主體結構內預埋，極大降低后期保溫脫落
的風險。
7.1 施工現場照片
圖7-1分類碼放圖7-2吊裝就位
圖7-3保溫板安裝、水泥撐棍安裝圖7-4錨固件安裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
651
圖7-5外側鋁模條板安裝圖7-6穿墻螺桿貫穿安裝
圖7-7加固體系安裝圖7-8完工照片1
圖7-9完工照片2 圖7-10完工照片3
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司西北分公司
主要完成人張樂、趙建華、張孝偉、孫青、白藝敬、辛露露
技術咨詢聯系人張樂聯系電話18609208097
