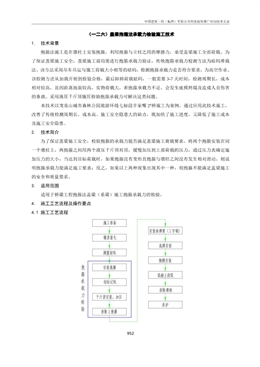

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
952
（一二六）蓋梁抱箍法承載力檢驗施工技術
1. 技術背景
抱箍法施工是在墩柱上安裝抱箍，利用抱箍與立柱之間的摩擦力，承受蓋梁施工全部荷載。為
了保證蓋梁施工安全，蓋梁施工前均需進行抱箍承載力驗證，傳統抱箍承載力檢測方法為砝碼堆載
法。該方法采用吊車吊運與施工荷載大小相等的砝碼，檢測抱箍承載力是否符合要求，為高空作業。
該檢測方法從加載開始到檢驗合格，最后卸掉荷載砝碼，一般需要3-7 天時間，檢測周期長，成本
相對較高，且因距離地面較高，實物荷載大，若抱箍承載力不足，會發生底模坍塌及造成人員傷害
的事故。采用液壓千斤頂施壓檢驗抱箍承載力可解決這類問題。
本技術以龍泉山城市森林公園旅游環線七標段辛家嘴2#橋施工為案例，通過應用此技術施工，
改善了傳統檢測周期長、成本高、施工安全隱患大的缺點，既加快了施工進度，又降低了施工成本
及施工安全隱患。
2. 技術簡介
為了保證蓋梁施工安全，檢驗抱箍的承載力能否滿足蓋梁施工荷載要求。將兩個抱箍安裝在同
一個墩柱上，兩抱箍之間用兩個液壓千斤頂對頂，緩慢加壓到上部荷載的壓力，通過壓力表確定施
加壓力的大小，當達到目標荷載時，如果抱箍沒有變形且抱箍與墩柱之間沒有發生相對滑動，則說
明抱箍承載力能滿足施工要求；反之，如果以上兩種現象出現其中一種，則抱箍不能滿足蓋梁施工
的安全和質量要求。
3. 適用范圍
適用于橋梁工程抱箍法蓋梁（系梁）施工抱箍承載力的檢驗。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
953
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 施工準備
施工前熟悉相關圖紙及施工規范，做好安全技術交底。
4.2.2 墩柱頂鑿毛
待墩柱混凝土達到設計強度后，對墩柱頂進行鑿毛處理，鑿除頂部的水泥砂漿和松弱層，鑿毛
至新鮮混凝土，并用高壓水沖洗干凈，以便于安裝蓋梁底模。
4.2.3 測量放線
測量人員將蓋梁軸線、標高放出后，施工人員按蓋梁標高計算并標記出抱箍安裝高度。
4.2.4 安裝抱箍
在同一墩柱上安裝兩個抱箍，下（承重）抱箍安裝在施工計算標高位置，上抱箍安裝在下（承
重）抱箍之上并在液壓千斤頂有效行程內。首先安裝下（承重）抱箍，利用抱箍握緊墩柱產生的磨
擦力來承擔蓋梁自身重量和施工荷載。為了提高墩柱與抱箍間的摩擦力，同時對墩柱混凝土面進行
保護，在墩柱與抱箍之間設一層10mm 厚的橡膠墊。抱箍采用12mm 鋼板，連接鋼板采用20mm 鋼
板，加強筋采用12mm 鋼板加工制作。抱箍間采用M24 高強螺栓連接，抱箍每側螺栓數各12 個。
上抱箍安裝同承重抱箍安裝。
安裝抱箍圖
4.2.5劃標記線
分別在圓形墩柱上抱箍下方、下抱箍上方劃出標線。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
954
劃標記線圖
4.2.6千斤頂安裝、加壓
1、將2 臺液壓千斤頂分別設置在下抱箍兩側拼裝耳上端，同時啟動2 臺液壓千斤頂，使液壓千
斤頂活塞頂面與上抱箍緊密接觸在一起。
2、開始進行初始應力施加，使得壓力表表盤壓力值為理論值的60%時，待荷載穩定1-2min 后，
如果抱箍未發生變化，再開始均勻緩慢施加荷載，待壓力表表盤壓力達到理論值的80%時，荷載穩
定1-2min 后，抱箍仍未發生變化，再開始均勻緩慢施加荷載，待壓力表表盤壓力達到理論值100%
時，荷載穩定1-2min 后，抱箍仍未發生變化，則證明抱箍承載力滿足上部全部施工荷載要求。
千斤頂安裝、加壓圖
4.2.7拆除上抱箍
1、液壓千斤頂?shù)男谐袒乜s到位。
2、拆除上抱箍，進入蓋梁底模施工。
拆除上抱箍圖
4.2.8安裝承重橫縱梁
抱箍承載力檢驗合格后，安裝橫梁。承重橫梁采用I45b#工字鋼，安裝在千斤頂上，并在兩根
工字鋼之間裝上橫向拉結桿件，防止吊裝及定位過程中發生橫向失穩引發意外。共設四根拉桿，每
根柱子前后側各設一根。對拉桿直徑20mm。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
955
縱梁為I14#工字鋼，間距40cm，工字鋼長應考慮兩側作業平臺，并與承重橫梁工字鋼固定。
安裝承重橫縱梁圖
4.2.9底模安裝
底模采用5mm 定型鋼模，橫筋豎筋均采用80*12 鋼板，間距20cm，蓋梁底模坐在型鋼上面，
模板接縫間要墊雙面膠條，防止接縫漏漿造成混凝土面色差或麻面。
底模安裝圖
4.2.10鋼筋安裝
蓋梁骨架片加工好后，用運輸車運至工點，使用吊車準確吊裝就位。安裝完成后，經質量員自
檢合格后，報監理工程師檢驗，合格后方可進行下一道工序的施工。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
956
鋼筋安裝圖
4.2.11側模及端模安裝
模板安裝前均勻涂刷脫模劑，端模與側模、側模與側模、側模與底模之間的接縫要緊密，加墊
雙面膠條防止漏漿。
蓋梁端模采用5mm 鋼模板，背杠采用120 槽鋼間距75cm，橫筋采用80 槽鋼間距30cm，邊橫
筋采用80 角鋼，邊豎筋采用80*12 鋼板，加強筋采用80*12 鋼板。模板間連接采用M18*50mm 螺
栓，間距20cm，端模與側模間采用M18*50mm 螺栓連接固定，間距20cm。
側模宜整體吊裝，采用φ20mm 對拉桿使模板就位。模板上口下口設置對拉桿，上口對拉桿距
模板頂面10cm，間隔75cm 布置一道，中心不設置對拉桿，下口對拉桿距模板底面10cm，間距75cm
布置一道。蓋梁側模板背杠探出蓋梁底模板下端20cm。
底模與側模間采用對拉螺栓連接固定，在側模邊橫筋及底模邊橫筋相接處處，采用M18x50 螺
栓，間距20cm 連接牢固。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
957
側模及端模安裝圖
4.2.12混凝土澆筑
1、檢查模板加固、鋼筋保護層、混凝土澆筑材料、機械設備準備情況，滿足要求下發混凝土澆
筑令，開始澆筑混凝土。
2、混凝土攪拌站攪拌生產，澆筑強度能夠滿足要求?；炷涟柚茣r應嚴格控制水灰比、坍落度、
攪拌時間等各項指標，保證混凝土質量。
3、混凝土由商品混凝土攪拌站供應，混凝土罐車運至現場墩臺位處。蓋梁澆筑采用汽車泵泵送
入模。
4、混凝土采用分層布料、分層振搗，每層厚度30cm，用插入式振搗棒振搗密實，振搗時振搗
棒抽插速度不宜過快，應控制振搗的間距和插入深度，并避免振動棒碰觸模板、預埋件。移動間距
不超過振搗器作用半徑的1.5 倍，與側模最小應保持50～100mm 的距離，且振搗棒須插入下層混凝
土5～10cm。當混凝土無明顯下沉，不再冒氣泡，表面呈現平坦、泛漿時則表示該處混凝土已振搗
密實。為減少收縮裂縫，混凝土澆筑完畢后，在頂部混凝土初凝前，對其進行二次振搗，并壓實抹
平。
5、混凝土澆筑期間，由專人檢查預埋鋼筋和其它預埋件的穩固情況，對松動、變形、移位等
情況，及時將其復位并固定好。在混凝土澆筑過程中，由專人負責觀察模板變形和漏漿情況，發現
問題及時處理。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
958
混凝土澆筑圖
4.2.13 拆除模板
1、現場根據試塊強度確定底板拆模時間，當跨度≤8m 時為≥75%；當跨度>8m 為≥100%。
2、施工模板拆除采用吊車吊放。
3、非承重側模板應在能保證其表面及棱角不致因拆模而受損壞時方可拆除。
4、鋼筋混凝土結構的承重模板、支架，應在混凝土強度能承受其自重荷載及其他可能的疊加
荷載時，方可拆除。
拆除模板圖
4.2.14 養護
混凝土表面覆蓋塑料薄膜，至少灑水養護7 天，養護期間保持蓋梁表面持續濕潤，防止收縮裂
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
959
紋的產生和有利于混凝土強度的增長。
5. 材料與設備（參考廠家）
表5.1 主要材料設備表
序號材料名稱型號用途
1 液壓千斤頂QYL50 施加荷載
2 上抱箍Φ1.5m、t=12mm、高0.5m、24根M24螺栓為液壓千斤頂提供反作用力
3 下（承重）抱箍Φ1.5m、t=12mm、高0.5m、24根M24螺栓承受蓋梁全部施工荷載
4 工字鋼I45b 承受蓋梁全部施工荷載
5 工字鋼I14# 承受蓋梁全部施工荷載
6 蓋梁定型鋼模一套蓋梁底模、側模
6. 效益計算分析
1、檢驗方法省去了運輸和吊運砝碼工作，不需要大型機械，不受工作面限制，操作安全可靠、
無安全隱患。
2、此工法工藝簡單、使用方便，較常規堆載預壓的形式進行校驗，可加快蓋梁的施工進度，
進而提高蓋梁模板體系的周轉率，取得較好的經濟效益。
表6.1 每片蓋梁傳統砝碼堆載與千斤頂施壓檢測經濟效益分析對比表
工藝人工費（元） 材料費（元） 機械費（元）
總費用
（元）
工期分
析
安全性
分析
傳統砝碼
堆載法
5*150=750 200*5=1000 3*1800+1*1500=6900 8650 3
安全隱
患大
千斤頂施
壓檢測
2*150=300 2*3500/100+4*1000/100=110 0 410 0.5
安全隱
患小
通過對比，每片蓋梁預壓節省費用：8650-410=8240 元。
7. 應用實例（典型照片）
7.1 龍泉山城市森林公園旅游環線七標段辛家嘴2#橋
龍泉山城市森林公園旅游環線七標段辛家嘴2#橋3*25 預應力混凝土簡支小箱梁，橋?qū)?0 米、
橋長81 米。上部結構采用預應力混凝土簡支小箱梁，下部結構采用柱式墩，墩臺采用樁基礎。
辛家嘴2#橋共4 片蓋梁、蓋梁截面為14.2m*1.6m*2m，在蓋梁施工過程中應用此工法取得了較
好的經濟效益。得到了業主和監理的好評，提高經濟效益十分顯著，值得推廣與應用。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
960
7.2 應用實例圖片
圖1 安裝抱箍圖圖2 安裝千斤頂圖
圖3 螺栓扭力扳手驗證圖圖4 劃標示線圖
圖5 千斤頂加壓圖圖6 卸壓圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
961
圖7拆除上抱箍圖圖8 安裝模架體系圖
圖9 蓋梁底模安裝圖圖10 蓋梁鋼筋安裝圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第三建筑有限公司、中國建筑一局（集團）有限公司
主要完成人楊鵬、祁明軍、程杭、許鵬、楊柳、張孝偉
技術咨詢聯系人祁明軍聯系電話13520054454
