大型盛水構筑物高效自防水膨脹加強帶施工技術

		點擊數：	更新時間： 2025年07月07日
下載地址：點擊這里	文件大小： 1.32 MB 共6頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共6頁]

本文件共6頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.32 MB 共6頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：富水砂層地質深基坑咬合樁支護施工技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

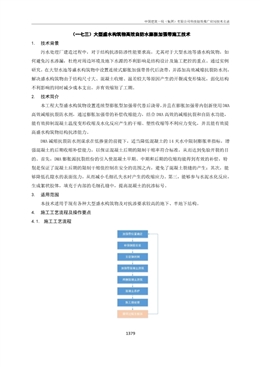

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1379
（一七三）大型盛水構筑物高效自防水膨脹加強帶施工技術
1. 技術背景
污水處理廠建造過程中，對于結構抗?jié)B防滲性能要求高，尤其對于大型水池等盛水構筑物，如
何避免污水滲漏，杜絕對周邊環境及地下水源的不利影響是結構設計及施工把控的重點。通過實例
研究，在大型水池等盛水構筑物中設置連續式膨脹加強帶替代后澆帶，并添加高效減縮抗裂防水劑，
解決盛水構筑物由于結構尺寸大、混凝土收縮、溫差較大等原因產生的開裂或變形情況，弱化結構
不利影響的同時減少成本支出，并有效縮短了工期。
2. 技術簡介
本工程大型盛水構筑物設置連續型膨脹型加強帶代替后澆帶，并且在膨脹加強帶內創新使用DMA
高效減縮抗裂防水劑，通過膨脹加強帶的補償收縮能力，結合DMA 高效的減縮抗裂和自防水功能，
能有效抑制混凝土溫度變形收縮及水化反應產生的干縮、塑性收縮等不利應力變化，并且能有效提
高盛水構筑物結構抗?jié)B能力。
DMA 減縮抗裂防水劑謀求在低摻量的前提下，適當降低混凝土的14 天水中限制膨脹率指標，增
強混凝土的后期收縮補償能力，以保證混凝土后期的限制干縮率符合標準，從而達到免驗開裂的目
的。首先，DMA 膨脹源抗裂組份的引入使混凝土早期、中期和后期的收縮均能得到有效的補償，特
別是保證了混凝土后期的限制干縮值控制在安全的范圍之內，避免了混凝土裂縫的產生；其次，能
夠降低孔隙水的表面張力，從而減小毛細孔失水時產生的收縮應力。第三，能夠參與水泥水化反應，
生成絮狀膠體，填充于內部的毛細孔縫中，提高混凝土的抗?jié)B標號。
3. 適用范圍
本技術適用于現有各種大型盛水構筑物及對抗?jié)B要求較高的地下、半地下結構。
4. 施工工藝流程及操作要點
4.1. 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1380
4.2. 施工操作要點
4.2.1. 加強帶位置確定
依據設計圖紙要求，確定膨脹加強帶設計位置并用紅油漆或記號筆在結構鋼筋處做出標記，本
工程膨脹加強帶寬度2m，采用橫縱向交錯布置。
4.2.2. 補強鋼筋安裝
膨脹加強帶內除按照設計要求正常布置貫通主筋外，設置補強鋼筋，補強鋼筋與結構主筋需間
隔放置，補強鋼筋直徑大于結構主筋一級，當結構主筋間距已經為100 時，補強鋼筋應置于主筋下
層。
圖1 膨脹加強帶鋼筋布置圖
4.2.3. 支設鋼絲網
為保證膨脹加強帶內混凝土與帶外混凝土分開，防止帶外混凝土流入帶內，需在加強帶兩側面
用密孔鐵絲網進行分隔處理，并用鐵絲與結構主筋綁扎連接，為確保鐵絲網剛度，防止?jié)仓^程受
混凝土擠壓變形或撕裂，密孔鐵絲網用φ8 鋼筋固定，間距500mm。
圖2 膨脹加強帶鐵絲網布置示意
需要注意的是，實際混凝土澆筑過程中由于澆筑方法不對易使密孔鐵絲網被撕裂或破壞，兩側
往往會采用雙層或多層鐵絲網封閉，但此種做法操作不當時會導致兩側縫內混凝土無法填充密實，
形成滲漏點，尤其是底板與池壁交接處，鐵絲網搭接布置層數過多會形成澆筑盲區，混凝土無法密
實，影響結構質量。
針對此類情況，在實際施工中可選用快易收口鋼板網進行分隔處理，其優勢在于便于支設，且
材料自身剛度大，能有效避免澆筑過程被破壞或撕裂，同時在澆筑后通過網口能自動形成毛茬，確
保與兩側混凝土交接密實。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1381
圖3 快易收口網加固示意
4.2.4. 混凝土澆筑
膨脹加強帶寬度2m，筏板最大厚度為950mm，實際澆筑過程按照大體積混凝土考慮，澆筑時優
先澆筑帶內混凝土，當現場能滿足多點澆筑時，可同時澆筑帶內及帶外混凝土，帶內混凝土澆筑沿
加強帶長方向順向澆筑。
澆筑采用坡度為1：6 左右，分層澆筑厚度控制在50cm，由一邊退向另一邊、斜面分層澆搗澆
筑方法澆筑。根據混凝土澆筑時自然坡度，在每個澆筑帶的前后布置兩道振動器，第一道布置在混
凝土的卸料點，解決上部混凝土的搗實，第二道布置在混凝土的坡腳處，確保下部混凝土的密實，
澆筑方向由前往后退澆，振動器也相應跟上，以確保整個混凝土的澆筑質量。
在膨脹帶澆筑區段內連續澆筑混凝土,不得中斷；混凝土澆筑以階梯式推進，澆筑間隔時間不得
超過混凝土的初凝時間。泵送混凝土?xí)r，混凝土澆筑層厚度不宜大于500mm；
圖4 澆筑分層示意圖
在澆筑過程中正確控制間歇時間，上層混凝土應在下層混凝土初凝之前澆筑完畢，并在振搗上
層混凝土?xí)r，振搗棒插入下層5cm，使上下層混凝土之間更好的結合。為保證插入精度，在距振搗
棒端部65cm 處捆綁紅色皮筋作為深度標記。當表面浮漿和泌水過多時，及時進行人工清理。混凝土
表面用木抹子拍實搓壓兩遍后，再用壓光機進行表面壓光，保證表面的密實度和光潔度，減緩混凝
土表面失水速度，防止表面龜裂。表面壓光后稍待收水后，及時覆蓋養護薄膜材料。
4.2.5. 混凝土養護
混凝土澆筑完成后，應及時養護，若養護不及時，內部的水分蒸發后會使水泥水化反應不完全。
從而造成內部毛細管網連通，形成滲漏通道，影響結構抗?jié)B性能，且混凝土由于急劇的收縮變形會
出現大量裂縫。
混凝土養護采用蓄水法養護?；炷两K凝前在壓光后表面用木抹子反復壓實，用一層塑料薄膜
和一層土工布進行覆蓋，塑料薄膜及土工布之間相互搭接200mm，以減少水分的散發。養護期間內
（含撤出保護層后）混凝土表面應始終保持熱潮濕狀態（塑料薄膜內應有凝結水）。對邊緣、棱角
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1382
部位的保溫厚度應增加到面部位的2 倍，以此降低底板表面與大氣溫差，避免由于溫差過大而造成
的溫度裂縫。
保濕養護時間不宜少于14d，應經常檢查塑料薄膜的完整情況，并應保持混凝土表面濕潤。保
濕覆蓋層拆除應分層逐步進行，當混凝土表面溫度與環境最大溫差小于20℃時，可全部拆除。冬季
有條件施工時應根據熱工計算采用電暖法進行保溫養護。
4.2.6. 施工縫處理
在底板及導墻施工時，需留置一道水平施工縫，位置為池壁高出底板頂面500mm 處，同時施工
縫處需設置通長連續的-400×3 鍍鋅鋼板止水帶。盛水水池池壁預留有防水套管，在鋼板止水帶安
裝過程中，無法連續安裝，為避免形成滲漏節點，將止水鋼板切割后與套管止水翼環進行焊接，焊
縫需飽滿，且不得漏焊、缺焊。
圖5 止水鋼板與翼環焊接示意
底板及導墻澆筑完成后，需及時對施工縫進行處理，清除接縫表面的浮漿、松散砂石、軟弱混
凝土層等，鑿毛接縫表面并使之形成凹凸鋸齒狀，用以增強接續面粘結強度，鑿毛完成后用高壓水
沖洗接茬面，將浮灰、殘渣清理干凈。
上層混凝土澆筑前應保持接茬面濕潤，在接茬面上先鋪一層厚度為1.5～2cm 的素水泥漿，確保
接縫處有良好的粘接性，再按混凝土澆筑要求澆筑結構混凝土。
5. 材料與設備
表5.1-1 主要材料需用計劃表
序號材料名稱規格型號單位數量
1 DMA 抗裂減縮防水劑DG-DMA 噸65
2 鋼絲網/ ㎡ 500
3 止水鋼板-400×3 m 1400
4 鋼筋Φ25、Φ28 t /
5 混凝土C35、C45 m³ /
6 塑料薄膜/ ㎡ 7500
7 土工布/ ㎡ 7500
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1383
8 止水膠條/ m 2000
5.1. 設備
施工所需主要機具設備見表5.2-1，其配置數量及所需技術性能應根據工程具體情況選定。
表5.2-1 主要施工設備
序號設備名稱規格、型號用途
1 鋼筋切割機GQ40 鋼筋加工
2 鋼筋彎曲機GW40 鋼筋加工
3 電焊機BX3-500 鋼筋加工
4 插入式振搗棒φ50 振搗混凝土
5 切割機/ 止水鋼板切割
6 電鎬/ 混凝土鑿毛
7 空壓機37kw 施工縫清理
8 高壓水槍/ 施工縫沖洗
6. 效益計算分析
霍爾果斯污水項目大型盛水構筑物通過膨脹加強帶替代傳統溫度后澆帶施工，同時摻加DMA 減
縮抗裂防水劑，強化了施工質量的同時（減少后期滲漏處理風險），有效節約施工工期（約30 天），
且優化了混凝土配合比，節省了其余外加劑用量。本技術效益分析主要從成本節約方面，實際定量
計算包括外加劑節約費用、材料及周轉架料節約費用，后期防滲漏處理節約費用暫無定量計算分析：
（1）每立方混凝土防凍劑摻加量及費用：16000m³×5%×7.5 元/kg=6000（元）
（2）后澆帶止水鋼板節省費用：1800m×75 元/m=135000（元）
（3）周轉架料
1）鋼管節約成本：30（使用天數）×45000m（鋼管數量）×0.02（租賃費）=27000 元
2）扣件節約成本：30（使用天數）×36550 個（扣件數量）×0.018（租賃費）=19737 元
應用此技術，項目可計算節約施工費用為：6000+135000+27000+19737=187737（元）
7. 應用實例（典型照片）
加強帶定位補強鋼筋安裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1384
支設鋼絲網止水鋼板安裝
止水套管處理混凝土澆筑
混凝土養護施工縫處理
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司西北分公司
主要完成人史永強、朱文迪、張智勇、王重軍、盛青文
技術咨詢聯系人史永強聯系電話18740490014
