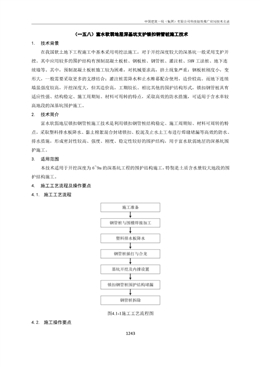

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1243
（一五八）富水軟弱地層深基坑支護鎖扣鋼管樁施工技術
1. 技術背景
在我國軟土地下工程施工中基本采用明挖法施工，對于開挖深度較大的深基坑一般采用支護開
挖。其中應用較多的圍護結構有預制混凝土板樁、鋼板樁、鋼管樁、灌注樁、SMW 工法樁、地下連
續墻等。其中，預制混凝土板樁施工較為困難，對機械要求高，擠土現象嚴重；鋼板樁剛度小，變
形大，一般需要采取更多的支撐結合；灌注樁需降水和止水帷幕配合使用，造價較高。而地下連續
墻雖強度較高，開挖深度大，但其造價高，工期較長。相比其他的圍護結構形式，鎖扣鋼管樁具有
適應性強、結構穩定、施工周期短、材料可周轉的特點，采取高效的防水措施，可適用于含水率較
高地段的深基坑圍護施工。
2. 技術簡介
富水軟弱地層鎖扣鋼管樁施工技術是利用鎖扣鋼管樁結構穩定、施工周期短、材料可周轉的特
點，采取塑料排水板降水、黏土棉絮混合封堵鎖扣、膠泥及止水土工布進行焊縫堵漏等高效的防水、
排水措施，形成密封性較高、強度、剛度、穩定性較好的圍護結構，用于富水軟弱地層的深基坑圍
護施工。
3. 適用范圍
本技術適用于開挖深度為6~9m 的深基坑工程的圍護結構施工，特別是土質含水量較大地段的圍
護結構施工。
4. 施工工藝流程及操作要點
4.1. 施工工藝流程
圖4.1-1施工工藝流程圖
4.2. 施工操作要點
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1244
4.2.1. 施工準備
鋼管樁施工前，根據地質勘察報告、設計圖紙等現有資料，熟悉土質情況、地下管線埋設情況、
地下水位等相關信息。
打樁前進行場地的平整，清除障礙物；樁機事先進行試運行，確保機械設備運行良好。
根據圍護設計圖紙及樁基定位點進行測量放樣，間距5~8m 做一個測量點，采用石灰畫出中線。
正式施工前進行試打樁，檢查鋼管樁的入土標高情況、壓力指標、機械負荷情況等參數是否滿足要
求。
4.2.2. 鋼管樁與圍檁焊接加工
豎向大鋼管宜采用螺旋鋼管或直縫管，一般采用φ630 直縫鋼管，現場開槽。鋼管樁過長需要
兩根焊接接長時，相鄰鋼管樁同一斷面宜錯開2m 以上，且可以根據圍檁位置來配置鋼管樁接頭位置。
圍檁與鋼管樁橫向焊縫對齊有利于結構安全。每根鋼管樁大小鋼管、工字鋼的接頭宜錯開1m 以上。
圖4.2-1鎖扣鋼管樁接長示意圖圖4.2-2 t1鋼板大樣圖
鋼管樁與工字鋼采用間斷焊接，間斷距離1m，焊縫長度100mm，厚度為7mm。鋼管樁另一側焊
接t1 鋼板一對，每1.5m 焊接一對，C 型鎖扣由Φ180 鋼管開槽加工制作，開槽寬度為7mm。構件成
型后，采用超聲波或磁粉探測檢驗焊接質量。鋼管樁線型、焊縫應順直，大小鋼管、工字鋼中心線
在同一軸線上，焊接采用E50 焊條進行幫點焊。
圖4.2-3 鎖扣鋼管樁連接結構
4.2.3. 塑料排水板降水
在基坑周圍場地硬化施工過程中，將截水溝至硬化內邊線之間的區域設置導溝，導溝的數量、
間距與鎖扣鋼管樁的數量、相鄰鋼管樁之間的中線距離對應，導溝的截面尺寸根據土體含水量確定，
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1245
坡度以2%為宜。
根據鎖扣鋼管樁的長度切割塑料排水板，切割時需預留出排水板彎折長度與地上懸挑長度。在
鎖扣鋼管樁插打之前，將塑料排水板彎折置于鋼管樁末端，塑料排水板緊貼鎖扣鋼管樁外側，隨著
鋼管樁的插打進入土層，可根據土層含水率適當增加排水板個數。在鎖扣鋼管樁插打完成后，支護
結構外側土體中的地下水可通過毛細作用，通過塑料排水板引至地上，再通過導溝流入截水溝中，
完成基坑周圍的降水工作。
圖4.2-4 塑料排水板布置圖
4.2.4. 鋼管樁插打與合龍
（1）鎖扣鋼管樁插打
鋼管樁采用履帶吊配合振動錘插打，根據土體摩阻力選擇合適的振動錘。插打前設置導向框，
大小比鋼管樁每邊放大1cm，插打時鋼管樁背靠緊導向架，一邊插打，吊車一邊緩慢下鉤，并在互
相垂直的兩個方向觀察，發現偏移，用吊車調整(吊車的纜繩必須帶緊)。以后的鋼管樁起吊后人工扶
持插入前一片鋼管樁鎖口，然后用振動錘振動下沉。插打一片或幾片后，將已插好的鋼管樁點焊固
定于導梁上。整個施工過程中，要用錘球始終控制每片樁的垂直度。鋼管樁插打應以設計高程控制
為主，貫入度控制為輔。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1246
圖4.2-5 鎖扣鋼管樁插打順序圖
（2）鎖扣鋼管樁合龍
鎖扣鋼管樁合龍選擇在短邊中間部位合龍，在合龍之前的4~5 根鋼管樁不要打到標高，待合攏
后再插打到設計標高。如果施工中存在合龍口小或者偏大時可以采用通過制作異形鎖扣鋼管樁進行
合龍。
4.2.5. 基坑開挖及內撐設置
（1）基坑開挖
基坑開挖前，根據工期及現場需要配置長臂挖機、自卸汽車、吊車、水泵等設備?；觾?nèi)開挖
采用放坡分層開挖，邊開挖邊止水，各層土方開挖到支撐底部0.4~0.8m 時，及時施作支撐，做到隨
挖隨撐。鎖扣鋼管樁與地面接縫位置，人工掏槽開挖至開挖面以下2～3m 深度，無漏水現象方可繼
續開挖；基坑開挖時，先掏槽開挖基坑中間的土方，利用預留土堤抑制因開挖卸載而引起的基坑變
形，最后挖除預留土。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1247
圖4.2-6土方開挖示意圖
土方開挖過程中及時封堵圍護結構上的滲漏點，并注意隨時檢測地下水位變化情況，確保排水
系統的正常運轉?；娱_挖后及時設置坑內排水溝和集水井，分塊開挖至基坑底標高立即組織進行
基底驗槽，并完成封底墊層施工。機械開挖的同時輔以人工配合，特別是基底以上30cm 的土層采
用人工開挖，以減少超挖、保持坑底土體的原狀結構。施工期間加強信息管理，隨時進行基坑穩定
觀察和監控量測工作，以便發現施工安全隱患，并通過監測反饋及時調整開挖程序。加強基坑巡查
和值班管理，發現險情及時上報和處置。
（2）內撐設置
隨著基坑開挖，到達支撐高度后，在鎖扣鋼管樁上焊接梯形牛腿，設置鋼圍檁及鋼管內撐。鋼
圍檁采用HW428×407×35 型鋼圍檁，圍檁型鋼內設置t=10mm 加勁肋鋼板，鋼管支撐采用D402mm，
t=14mm 鋼管。
圖4.2-7加勁板布置平面圖圖4.2.8加勁肋鋼板大樣尺寸圖
支撐加工過程中，由于支撐較長，有可能需要對接。焊接時要求拉通線控制直度，鋼支撐彎曲
不得超過15mm，施工時用鋼卷尺測量。所有焊鏠要滿足設計和規范要求的長度和寬度，并不小于
8mm，對受拉受剪力的焊必須敲掉焊渣檢査，防止虛焊、假焊。每道焊接工序后，必須清渣自檢，
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1248
合格后通知監理等有關人員驗收。最后用汽車吊卸料和安裝，另一端打入鎖緊片使鋼管支撐兩端受
力。
（3）基坑監測
為保證基坑施工時支護結構能處于安全狀態，從而確保施工人員、機械的安全，應采用儀器監
測與巡視檢查相結合的方法，對支護結構水平位移、豎向位移、周邊地表豎向位移、深層水平位移、
支撐內力、地下水位、周邊地表裂縫等進行監測。監測基準點、監測點的布設應符合以下規定：
1 監測基準點應埋設在基坑開挖范圍3 倍范圍以外不受施工影響的穩定區域；
2 深層水平位移監測點位于支護結構變形測點以下2m；
③地下水位監測點每50m 一個，布置在鋼管樁外側2m 處；
3 周邊地表豎向位移監測點每30m 一個，布置在鋼管樁外側2m 處。
4.2.6. 鎖扣鋼管樁圍護結構堵漏
在土質含水量較高的基坑工程圍護中，結構密封性處理是重難點。鎖扣鋼管樁漏水部位通常為
鎖扣和焊縫位置，因此要對該位置進行堵漏處理。
（1）鎖扣堵漏
鎖扣的堵漏材料可采用基坑開挖出的優質黏土，配合外購棉絮（具有不透水性、易壓實性），
采用人工的方式將棉絮和黏土混合物塞進鎖扣內，在填充鎖扣時要一層棉花一層粘土，按照體積比
為1：1，一次性填充鎖扣4~5m，利用自制直徑10cm 的鋼棒壓實鎖扣。
（2）焊縫堵漏
焊縫堵漏材料主要采用膠泥和止水土工布。基坑內側土方開挖完成后，在型鋼與鎖扣鋼管樁、
鋼管與鎖扣鋼管樁的基坑內側焊縫處安放模板，使用料斗進行膠泥灌注，必須保證連續施工直至整
個灌漿區域充滿。
圖4.2-9膠泥填充位置示意圖
膠泥凝結后，利用止水土工布包裹基坑內側的鎖扣鋼管樁，止水土工布應由廠家一次加工成型，
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1249
局部現場粘結。
在基坑開挖完成后，及時進行基底整平，澆筑底板混凝土進行封底。
4.2.7. 鋼管樁拆除
鋼管樁拆除應按照先拆圍檁支撐、后拔出鎖扣鋼管樁的順序進行，拆除前應先對基坑進行回填，
至最下道支撐位置，隨后將圍檁及支撐割除后分段拆除。
由于鎖扣鋼管樁打設深度較深，且鎖扣之間的摩阻力較大，因此鋼管拔出作業的設備（履帶吊
及振動錘）應根據實際工況需要選擇，鎖扣鋼管樁打設時可選用90t 履帶吊+D90 振動錘，而拔鋼管
樁時選用120t 履帶吊+P200 液壓振動錘。
5. 材料與設備
5.1. 材料
表5.1.1 主要材料表
序號材料名稱規格主要指標用途
1 鎖扣鋼管樁φ630×12 Q235B 支撐
2 鋼管D180×10 Q235B 連接鋼管樁
3 型鋼I16 Q235B 連接鋼管樁
4 圍檁HW428×407×20 Q235B 支撐鋼管樁
5 鋼管橫撐t=14mm Q235B 支撐圍檁
6 膠泥/ 聚氯乙烯防水堵漏
7 止水土工布100g/m2 滌綸短纖維針刺無紡布防水堵漏
8 棉絮/ / 防水堵漏
9 塑料排水板SPB100 C型引排地下水
5.2. 設備
表5.2.1 主要設備表
序號設備名稱規格用途
1 履帶吊90t/120t 支撐安裝
2 振動錘D90/P200 鋼管樁插打/拔除
3 長臂挖機EX360/H25 坑內挖土
4 自卸汽車DF15T 運土
5 潛水泵5.5KW 抽水
6 交流電焊機BX-400 支撐安裝
7 料斗1m3 膠泥灌注
6. 效益計算分析
下面以12mφ630×12 鎖扣鋼管樁與12mIV 型拉森鋼板樁進行對比，圍護結構總寬度166m。
IV 型拉森鋼板樁的截面寬度為400mm，壁厚15.5mm，而φ630×12 鎖扣鋼管樁的截面寬度為
830mm，壁厚12mm。166m 圍護結構所需拉森鋼板樁數量為415 根，所需鎖扣鋼管樁數量為200 根。
經現場實際測量，拉森鋼板樁的插打平均速率為76.8m/h。鎖扣鋼管樁插打平均速率為61.5m/h。
故采用IV 型拉森鋼板樁組成166m 圍護結構所需時間為415×12/76.8=64.84h；采用鎖扣鋼管樁組成
166m 圍護結構所需時間為200×12/61.5=39.02h。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1250
由于鎖扣鋼管樁與拉森鋼板樁的施工工藝大體相同，且拔除速率較快，故其他工藝時間忽略不
計。
故除去其他事項延長工期的影響，鎖扣鋼管樁比拉森鋼板樁至少節約2/5 工期。
下面以12mφ630×12 鎖扣鋼管樁與12mIV 型拉森鋼板樁進行對比，分析其用鋼量，圍護結構總
寬度166m。
表6.1.1 鋼材數量表
比選項
所需數量
（根）
總長度
（m）
延米重量
（Kg/m）
用鋼量
（t）
拉森鋼管樁415 415×12
=4980 190 946.2t
鎖扣鋼管樁200 200×12
=2400
182.89+32.06
+14.2=229.15 549.96t
經對比，鎖扣鋼管樁比拉森鋼板樁節省約2/5 的鋼材。
7. 應用實例
鎖扣鋼管樁插打鎖扣鋼管樁對位
鎖扣鋼管樁焊接土方開挖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1251
內撐設置鎖扣鋼管樁合龍
8. 技術咨詢服務單位聯系方式
技術提供單位中建市政工程有限公司
主要完成人趙智鵬、陳峰、洪韜、尹金玉、周知、李桐
技術咨詢聯系人蘭赫聯系電話17666008232
