中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1213

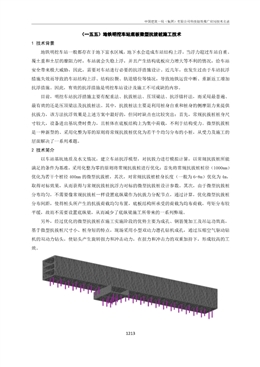

（一五五）地鐵明挖車站底板微型抗拔樁施工技術
1 技術背景
地鐵明挖車站一般都存在于地下富水區域，地下水會造成車站結構上浮，當浮力超過車站自重、
覆土重和土層的摩阻力時，車站就會失穩上浮，并且產生結構底板應力增大等不利的情況，給車站
安全帶來極大威脅，因此，需要對車站進行必要的抗浮措施設計。近幾年，也發生過由于車站抗浮
措施失效而導致的車站結構上浮、結構拉裂、軌道錯位等情況，導致地鐵運營中斷、重新返工增加
抗浮措施。因此，有效的抗浮措施是明挖車站設計及施工不可或缺的內容。
目前，明挖車站抗浮措施主要有配重法、抗拔樁法、壓頂梁法、抗浮錨桿法，而采用最普遍、
最有效的還是壓頂梁法及抗拔樁法。其中，抗拔樁法主要是利用樁身自重和樁身的側摩阻力來提供
抗拔力，該方法抗浮效果是上述方案中最好的，但同時缺點也比較突出：首先，常規抗拔樁樁身尺
寸較大，設備進出基坑費時費力，且樁體在底板結構上為集中荷載，不利于結構受力。微型抗拔樁
是一種新型的、采用化整為零的原則將常規抗拔樁優化為若干個均勻分布的小樁，從受力及施工的
層面解決了一系列難題。
2 技術簡介
以車站基坑地質及水文情況，建立車站抗浮模型，對抗拔力進行模擬計算，以常規抗拔樁所能
滿足的條件為基準，采用化整為零的原則將常規抗拔樁進行優化：首先將常規抗拔樁樁徑（1000mm）
優化為若干個樁徑400mm 的微型抗拔樁，其次，對常規抗拔樁樁身長度（一般為6-8m）優化為4m，
取得對標效果，從而獲得與常規抗拔樁抗浮力對標的微型抗拔樁設計參數。其次，由于微型抗拔樁
分布均勻，不需要像常規抗拔樁一樣設置底縱梁作為抗拔力分配節點，通過計算，優化微型抗拔樁
分布間距，使得樁頭所產生的抗拔荷載均勻布置，底板結構所承受的荷載為均布荷載，彎矩分布較
平緩，故而不需要設置底縱梁，從而減少了底縱梁施工所帶來的一系列弊端。
另外，經過優化的微型抗拔樁在施工實施階段的優勢主要為成孔、鋼筋籠加工及吊運功效高，
基于微型抗拔樁尺寸小、樁身短的特點，現場采用小型雙動力潛孔鉆機成孔，通過壓縮空氣驅動鉆
機的雙動力鉆頭，使鉆頭產生旋轉扭力和沖擊動力，在扭力和沖擊力的雙重加持下，形成較高的工
效。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1214
圖2-1 常規抗拔樁
圖2-2 微型抗拔樁
3 適用范圍
本技術適用于基底巖層較好的明挖車站基底抗拔樁施工。
4 施工工藝流程及操作要點
4.1 施工工藝流程
設計優化、確定微型抗拔樁參數
測量放樣
鋼筋籠加工
鉆孔、清孔
鋼筋籠安裝
混凝土澆筑
樁頭防水施工
檢測
圖4.1-1 微型抗拔樁施工流程圖
4.2 操作要點
4.2.1設計優化、確定微型抗拔樁參數
針對車站具體水文及地質情況，進行抗浮水位取值分析，確定抗浮水位值。建立車站結構模型，
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1215
采用Mylonakis 法計算。將車站自重、覆土重和土層摩阻等具體情況作為邊界條件進行計算，首先
取得常規抗拔樁抗浮條件下的結構組合彎矩；其次計算微型抗拔樁抗浮條件下的結構組合彎矩，二
者精確對比之后，確定與常規抗拔樁相對標的微型抗拔樁參數。
圖4.2.1-1 常規抗拔樁基本組合彎矩圖圖4.2.1-2 微型拔樁基本組合彎矩圖
以車站一軸（縱向長度9m）為一點進行對標：車站一軸常規抗拔樁根數為2 排，每排2 根，計
4 根，樁徑1000mm，樁長7000mm；微型抗拔樁為4 排，每排6 根，計24 根，樁徑400mm，樁長4000mm。
圖4.2.1-3 車站局部微型抗拔樁建模分析
4.2.2測量放樣
采用徠卡TS09plus 全站儀進行放樣。根據測量放樣點，引出樁頂4 個校驗點，現場根據校驗點
掛上線繩，兩條線繩相交點即為樁中心位置，以此對樁位進行校驗，校驗、復核無誤后鉆機就位。
4.2.3鋼筋籠加工
采用自制鋼筋籠滾焊機進行加工。簡易滾輪轉軸采用φ80mm 鋼管制作，轉盤卡具采用鋼板切割
制作，并設置卡槽，將主筋精確固定在卡槽內。電動機經過減速箱對滾軸進行驅動，帶動鋼筋骨架
旋轉，在旋轉的同時，纏繞焊接螺旋箍筋。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1216
圖4.2.3-1 自制小直徑滾焊接示意
4.2.4鉆孔、清孔
鉆機進場后檢查鉆頭直徑并應及時對鉆頭進行修正，施鉆過程中檢查鉆桿垂直度，發現偏差及
時調整。鉆進過程按照每鉆進500mm 提渣一次的循環進行，鉆孔完成后及時進行第一次清孔，清孔
完成后進行孔深及孔底沉渣厚度測量，如沉渣厚度超過設計要求（10cm）時，應進行二次清孔，清
孔完成后再次進行測量，測量無誤后檢查孔徑及垂直度，待數據無誤并滿足設計要求后方可進行下
道工序。
4.2.5鋼筋籠安裝
鋼筋籠吊裝采用汽車吊一次放入孔內，起吊點設在鋼筋籠兩端，鋼筋籠入孔時輕放、慢放，如
遇阻礙可徐起徐落使其順利放入孔內，鋼筋籠到位后檢查其標高及軸線偏位是否符合要求。檢查合
格后將鋼筋籠頂部的四根吊筋對稱焊接在主筋上，吊筋端頭做成一個圓環，另外采用4 根Φ20 鋼筋
焊接成一束，穿過圓環做成“扁擔”形式，以此控制鋼筋籠標高并防止其掉落。
4.2.6混凝土澆筑
混凝土強度等級為C35 水下混凝土，采用PVC 管+料斗灌注。直至高于設計標高0.5m。
4.2.7樁頭防水施工
首先將抗拔樁頂部鑿毛并清理干凈，涂抹水泥基滲透結晶型防水涂料，外露鋼筋底部涂抹止水
膠；其次，抗拔樁側面先在混凝土墊層上圍繞抗拔樁一周施作50*50mm 的防水砂漿倒角，然后在倒
角上涂抹密封膠，在密封膠上預鋪防水卷材加強層，底板的防水卷材鋪設在抗拔樁一周，包住抗拔
樁5-10cm，然后用金屬箍將防水卷材固定在抗拔樁上，最后澆筑防水保護層。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1217
圖4.2.7-1 樁頭防水示意圖
4.2.8檢測
抗拔樁應進行單樁抗拉承載力和樁身完整性檢測?？拱螛犊拱纬休d力檢測樁數不應小于總樁數
的1%，且不應小于3 根。采用低應變動測法檢測樁身完整性，檢測數量為總樁數的100%，并采用聲
波透射法對部分受檢樁進行樁身完整性檢測，檢測數量不小于總樁數的10%。
5 材料與設備
5.1 材料
微型抗拔樁施工所需材料見表5.1.1。
表5.1.1 主要材料表
序號材料名稱規格單位用途
1 螺紋鋼筋HRB400φ28 t 主筋
2 螺紋鋼筋HRB400φ20 t 加勁箍
3 光圓鋼筋HPB300φ10 t 螺旋箍筋
5.2 設備配置
機械設備配置見表5.2.1。
表5.2.1 機械開挖設備配置表
序號設備名稱規格技術指標用途
1 雙動力潛孔鉆機JR500 鉆孔、清孔
2 汽車吊25t 三一重工鋼筋籠調運安裝
3 小型滾焊機自制鋼筋籠加工
4 二保焊機鋼筋籠加工
5 風鎬電風鎬樁頭破除鑿毛
6 混凝土輸送泵
6 效益計算分析
6.1 經濟效益分析
6.1.1 常規抗拔樁需要的費用
以車站一軸為例，常規抗拔樁每軸設置4 根，樁徑1000mm，樁長7000mm。
（1）人工費
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1218
鉆機司機3.5 個（工·日）、鋼筋工5 個（工·日）、混凝土工0.5 個（工·日）、其它雜工
2 個（工·日），人工費合計：300 元×3.5+250 元×5+200 元×0.5 元=2400 元。
另外，底縱梁施工需：鉆機司機2.5 個（工·日）、鋼筋工4 個（工·日），混凝土、防水層
與底板同時施做，不額外產生成本。人工費合計：300 元×3.5+250 元×4=2050 元。
人工費總計4450 元。
（2）原材料
單根鋼筋籠重765kg，合0.765t，按每噸單價5100 元計算，鋼筋成本為0.765×5100×4=15606
元；
單根混凝土（C35）為5.5m³，單價為450 元/m³，混凝土成本為450×5.5×4=9900 元。
原材料費用總計：25506 元。
（3）設備臺班費
一般情況下采用360 旋挖鉆機進行鉆孔，每成孔一根需要0.875 個臺班，每個臺班按照9600 元
計算，旋挖鉆機費用為9600×0.875×4=33600 元
下翻梁槽口開挖需要挖機一個臺班，費用為1000 元。
汽車吊為常規周轉設備，根據現場實際需要調配，因此不計入成本比較中。
設備費用總計：33600 元+1000 元=34600 元
（4）合計成本
常規抗拔樁每軸施工費用為：4450 元+25506 元+34600 元=64556 元。
6.1.2 微型抗拔樁施工需要的費用
以車站一軸為例，常規抗拔樁每軸設置24 根，樁徑400mm，樁長4000mm。
（1）人工費
鉆機司機2 個（工·日）、鋼筋工5 個（工·日）、混凝土工0.5 個（工·日）、其它雜工2
個（工·日），不設置底縱梁施工，不產生費用。
人工費總計：300 元×2+250 元×5+200 元×0.5 元=1950 元。
（2）原材料
單根鋼筋籠重216kg，合0.216t，按每噸單價5100 元計算，鋼筋成本為0.216×5100×24=26438
元；
單根混凝土（C35）為0.5m³，單價為450 元/m³，混凝土成本為450×0.5×24=5400 元。
不設置底縱梁施工，不產生費用。
原材料費用總計：31838 元。
（3）設備臺班費
采用JR500 型雙動力潛孔鉆機，24 根連續作業需要2 個臺班，按每個臺班12000 元計算，鉆機
費用為12000×2=24000 元
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1219
不設置底縱梁施工，不產生費用。
汽車吊為常規周轉設備，根據現場實際需要調配，因此不計入成本比較中。
設備費用總計：24000 元
（4）合計成本
微型抗拔樁每軸施工費用為：1950 元+31838 元+24000 元=57788 元
6.1.3 節省費用
以車站一軸為例，微型抗拔樁施工比常規抗拔樁施工每軸節約施工費用為：64556 元-57788 元
=6768 元。一般車站為27 軸26 段，可節約費用175968 元。
節約費用詳見表6.1.3.1
表6.1.3.1 經濟效益對比分析表
序號施工方法
每軸
（元）
與微型抗拔樁對比
（每軸節約·元）
與微型抗拔樁對比
（整個車站）
1 常規抗拔樁施工64556 6768 175968
2 微型抗拔樁施工57788 / /
6.2 社會綜合分析
以車站一軸為例：微型抗拔樁能節約時間為273 小時，計11.4 天。
表6.2.1 工效耗時對比分析表
序號施工方法鉆孔 鋼筋籠安裝 混凝土澆筑合計耗時（h）
1 常規抗拔樁28 4 1 33
2 微型抗拔樁16 6 0.5 22.5
另外，常規抗拔樁需要在底板上設置底縱梁，用以分配抗拔樁所產生的集中荷載，而微型抗拔
樁平均分布于底板下，其樁頭拉力分布更為均勻，近似于均布荷載，不會產生比較大的集中荷載，
因此，底板上不需要設置底縱梁。傳統底縱梁均為下翻梁，需要開挖下翻梁槽口，另外還需進行槽
口墊層模板及混凝土施工，以車站一軸為例，下翻梁開挖施工需要額外耗時18 小時，鋼筋施工更需
要額外耗時12 小時，因此，從底縱梁施工角度分析，采用微型抗拔樁施工每軸省時30 小時，常規
車站一般為27 軸26 段，則能節約時間為780 小時，計32.5 天。
綜上所示，微型抗拔樁是一種新型的抗拔樁，不但可以?xún)?yōu)化底板結構受力，還能節約工期，具
有常規抗拔樁不具有的優勢，且適用于基底地層較好的明挖車站，值得推廣，具有良好的社會效應。
7 應用實例
7.1 工程概況
徐州軌道交通3號線一期工程07標南三環站位于三環南路與北京路交叉口，為3、4號線T型換乘
站。3號線車站沿北京路南北向布置，4號線車站沿三環南路東西向設置。3號線車站為地下三層局部
四層島式車站，設備區為單柱雙跨結構，公共區為大跨無柱結構。車站頂板上部設有北京路下穿隧
道，車站范圍內下穿道與車站頂板同寬共板建設，共設4個出入口和兩組風亭。車站主體基坑采用明
挖順筑法施工。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1220
在南三環站基底微型抗拔樁施工過程中，通過高效的小型成孔設備，以及小尺寸的鋼筋籠，在
施工過程中降低了施工風險，同時減少了底縱梁作為分配抗拔力的施工，具有良好的經濟效益和社
會效益。
7.2 現場照片
圖7-1 測量放樣圖圖7-2 雙動力頭鉆機就位
圖7-3 鉆孔作業圖7-4 鉆頭清理
圖7-5 鋼筋籠加工圖7-6 鋼筋籠驗收
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1221
圖7-7 鋼筋籠安裝圖7-8 工序驗收
圖7-9 澆筑混凝土圖7-10 微型抗拔樁成型工
圖7-11 樁頭及底板防水施工圖7-12 后續底板鋼筋綁扎
8 技術咨詢服務單位聯系方式
技術提供單位中建市政工程有限公司
主要完成人楊繼輝、張亮亮、王貞、龐征、周師逸
技術咨詢聯系人楊繼輝聯系電話18581461532
