一段分解加熱器(以下簡稱一分加熱器)是尿素生產的關鍵設備。來自尿素合成塔的尿液混合物經預蒸餾塔進入一分加熱器，在蒸汽作用下，尿液混合物中的氨基甲酸銨(NH₄COONH₂)分解，經節流環后排出。某化工廠1臺一分加熱器投入運行1個月后，發現蒸汽側氨、氮含量較高，懷疑一分加熱器泄漏。本文對一分加熱器的泄漏原因進行分析。

1 檢查方法
　　一分加熱器換熱管與管板連接處結構見圖1。管板、換熱管、節流環的材質均為不銹鋼(00Crl7M14Mo2)。焊接工藝為氬弧焊，焊絲材質與管板相同。所有材料的化學成分均符合標準。
　?、偻庥^檢查
　　氣液混合物側的管板、節流環表面已呈黑色，節流環端部已有許多點蝕坑。換熱管與管板的焊縫出現腐蝕坑，有的已很深。
　　

　　　　　　　

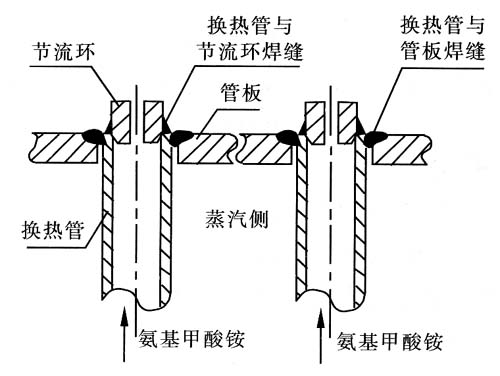

圖1 一分加熱器換熱管與管板連接處結構

　　②取樣檢查
　　由于蒸汽側氨、氮含量較高，因此懷疑氨基甲酸銨分解后的氣液混合物泄漏至蒸汽側，分析泄漏原因一是換熱管腐蝕穿透，二是換熱管與管板焊縫裂穿。因此，在檢查換熱管有無腐蝕穿透之后，我們采集10組換熱管與管板焊縫的試樣，進行金相分析、掃描電鏡分析。

2 檢查結果
　　檢查中未發現換熱管腐蝕穿透。金相檢查中發現換熱管與管板的焊縫內部存在裂紋(見圖2、3)。金相檢查還發現不少換熱管與管板的焊縫表面有裂口。有裂口的焊縫占被檢查焊縫的57．9%。此外，多道焊縫存在熔深小及坡口底部未熔透的現象。
?

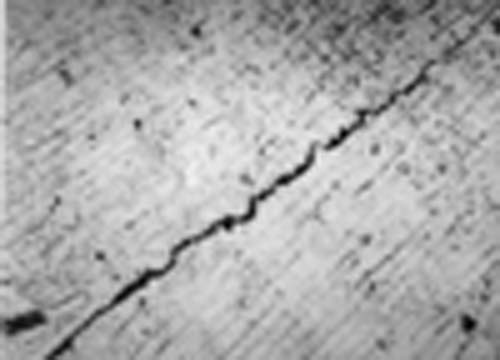

圖2 柱狀晶間的裂紋

?

?

　　　　　　　　　　

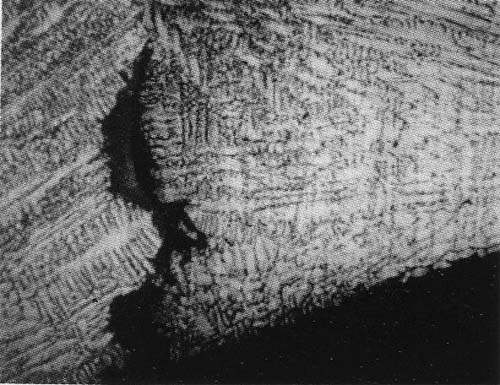

　圖3 柱狀晶交匯處的裂紋

3 結果分析
　　一分加熱器的泄漏原因為換熱管與管板焊縫的裂穿。換熱管與管板焊縫的缺陷有2種形態：焊縫中的裂紋和焊縫表面的裂口。為確定焊縫的裂穿原因，我們對裂紋和裂口進行了掃描電鏡檢查，掃描電鏡圖見圖4、5。
