制藥行業的典型應用
　　
　　BoehringerIngelheimChemicals的活性藥物組分生產設施包括三幢主要生產大樓，大樓內部被分類為危險區域。大樓的分類通常為1類、1區和2區、C/D組，溫度要求最高為T3C。
　　
　　IS現場總線設計需要符合下列要求：
　　
　　●安裝在1類、1區、2區、C/D組區域內
　　
　　●儀表的布線是在1區、2區、B/C/D組區域內
　　
　　●通過允許物理層上位于隔間部分內不同底層的控制回路的一次元件和執行器連接到相同網段，優化控制性能并使網段與網段通信降到最低限度。
　　
　　●使每個網段允許連接設備的數量達到最大限度
　　
　　●使主干/網段完全穿過S1大樓到達電氣室的北端。
　　
　　●本質安全系統內允許技術人員進行故障診斷和開展工作，不一定要有高溫作業或沒有必須使生產過程停止運行

　　

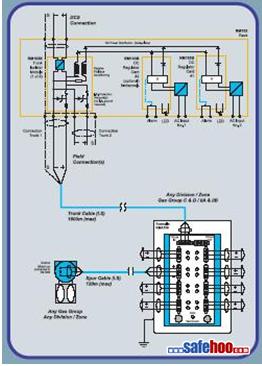

　　MooreHawke推出基于實體的IS系統采用的是拆分架構，將安全柵分為兩部分，允許H1網段的電流達到350mA，并且在IIC區域內最多支持17臺設備，幾乎是FISCO系統的3倍之多。
　　
　　●組件可熱插拔更換
　　
　　●為未來的擴展與發展提供空間
　　
　　ROUTE-MASTER應用時在配備遠程I/O的情況下，允許在空間尺寸相同的柜子內安裝4臺控制器，而以前僅能安裝1臺控制器。設備投運以來，ROUTE-MASTER組件還沒出現故障，而設施內未來的現場總線設備目前圍繞ROUTE-MASTER系統實現了標準化。
　　
　　結論
　　
　　某些用戶在危險區域內選用現場總線可能是一個挑戰性任務。然而，如果你在決策和設計過程中一直牢記幾個概念，你就能夠使在所有的復雜規范面前出現束手無策機會的概率減少到最小，并且能夠設法找到最佳的解決方案。
?
