1系統簡介

　　本區域內先進的煤炭皮帶機用電管理是依靠PLC裝置控制高壓MMC柜中的測控保護模塊（以下簡稱保護模塊）來完成投切。

　　因為大型皮帶的運作通常是靠多組皮帶機共同驅動完成的，而皮帶機之間啟動次序、啟動間隔都是一定的，因此皮帶機的啟動及停止都有著一定流程的。

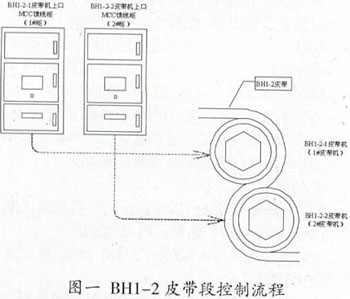

　　以發生事故的BH1-2皮帶段為例，它是由BH1-2-1皮帶機（以下簡稱1#皮帶機）、BH1-2-2皮帶機（以下簡稱2#皮帶機）驅動完成的（見圖一）：

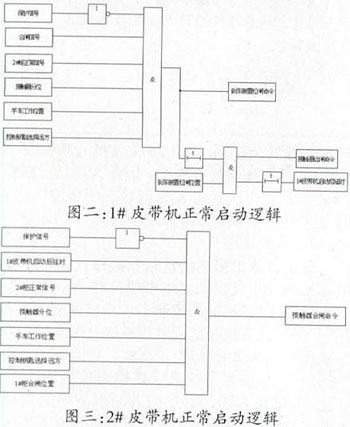

　　1．1啟動時，2#皮帶機要晚于1#皮帶機3秒鐘啟動，其流程實現，依靠PLC裝置向1#皮帶機上口MCC饋線柜（以下簡稱1#柜），發出合閘指令，1#柜中的保護模塊首先使該段皮帶的剎車裝置松閘，然后合入本柜接觸器，并同時開始計時，當計時時間達到三秒時，2#皮帶機上口MCC饋線柜（以下簡稱2#柜）獲得延時完畢，合入該柜接觸器，完成送電流程。（圖二、圖三分別為1#皮帶機、2#皮帶機正常啟動邏輯）

?

?

　　1．2停機時，不論是正常分閘還是緊急分閘，都是將停機信號傳入1#柜中的保護模塊，之后該模塊一方面拉開本柜接觸器，另一方面使該段皮帶剎車裝置抱閘。當2#柜中的保護模塊監測到1#柜接觸器分閘，驅動2#柜接觸器分閘。
