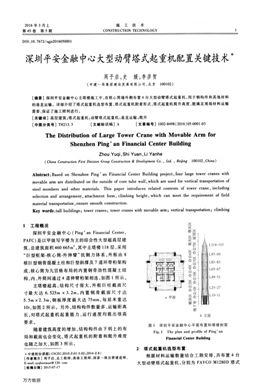

2016年3月上施工技術
第45卷第5期CONSTRUCTION TECHNOLOGY l
DOI：10．7672／sgjs2016050001
深圳平安金融中心大型動臂塔式起重機配置關鍵技術
周予啟，史媛，李彥賀
(中建一局集團建設發展有限公司，北京100102)
[摘要]深圳平安金融中心主塔樓施工中，在核心筒墻外側布置4臺大型動臂塔式起重機，用于鋼構件和其他材料
的垂直運輸。詳細介紹了塔式起重機選型布置，塔式起重機附著形式，塔式起重機爬升高度，能滿足現場材料運輸
需要，保證了施工順利進行。
[關鍵詞]高層建筑；塔式起重機；動臂塔式起重機；垂直運輸；爬升
[中圖分類號]TH213．3 [文獻標識碼】A [文章編號]1002．8498(2016)05-0001-03
The Distribution of Large Tower Crane with Movable Arm for
Shenzhen Ping’an Financial Center Building
Zhou Yuqi，Shi Yuan，Li Yanhe
(China Construction First Division Group Construction&amp;amp;Development Co．，Ltd．，Being 100102，China)
Abstract：Based on Shenzhen Ping’an Financial Center Building project，four large tower cranes with
movable arm are distributed on the outside of core tube wall，which are used for vertical transportation of
steel members and other materials．This paper introduces related contents of tower crane，including
selection and arrangement，attachment form，climbing height，which can meet the requirement of field
material transportation，ensure smooth construction．
Key words：tall buildings；tower cranes；tower cranes with movable arm；vertical transportation；climbing
1工程概況
深圳平安金融中心(Ping’an Financial Center，
PAFC)是以甲級寫字樓為主的綜合性大型超高層建
筑，總建筑面積460 665m2，其中主塔樓118層，采用
“巨型框架．核心筒。外伸臂”抗側力體系，外框由8
根巨型鋼骨混凝土柱和巨型斜撐及7道環帶桁架構
成，核心筒為九宮格布局的內置鋼骨勁性混凝土結
構，內、外筒間通過4道伸臂桁架相連，如圖1所示。
主塔樓超高，結構尺寸很大，外框巨柱截面尺
寸最大達6．525m×3．2m，內置鋼骨截面尺寸達
5．5m×2．3m，鋼板厚度最大達75mm，每延米重達
10t，如圖2所示。另外，結構構件數量多、運輸距離
長，對塔式起重機起重能力、運行速度均提出很高
要求。
隨著建筑高度的增加，結構構件由下到上的布
局和截面也會變化，塔式起重機的附著和爬升難度
也隨之加大，如圖3所示。
}中建股份課題(CSCEC-2010一Z-01—5-02；2014-Z一8)
[作者簡介】周予啟，總工程師，高級工程師，國家一級注冊建造師
E-mail：zyqbestman@126．corn
[收稿日期]2015-07-17
a平面
L97～99
L8l～83
L65～67
L49～5 J
L25～27
LlO～ll
b立面
圖l 深圳平安金融中心平面布置和塔樓剖面
Fig．1 The plan and profile of Ping’an
Financial Center Building
球
2塔式起重機選型布置
根據材料運輸數量結合工期安排，共布置4臺
大型動臂塔式起重機，分別為FAVCO M1280D塔式
兇腎刪h冬喪兇n對喪兇n冬喪兇一對案側卜舞
兇求辮裝鼷凼。冬喪兇寸冬喪兇N幻喪兇巡耀
萬方數據
施工技術第45卷
繭l慈刻} 刮嘗
噬扭蕈
l 3 2四』
a b
圖2 巨柱尺寸
Fig．2 The giant column size
1 50( 一l l( )
a B5～L82 b L。83～L85 c L86一L96
釤心
1800 j
≮ 夕
I
Is00
I
圖3核心簡形狀
Fig．3 Core tube shape
起重機和ZSL2700塔式起重機，其中1，3號在地下
室階段即投用，其余2臺在安裝首層鋼柱時投用
(見圖4)。
圖4塔式起重機布置
Fig．4 Tower crane arrangement
在地下室階段時，外框巨柱距塔式起重機中心
距離最大為33m，巨柱最大分段重60t，塔式起重機
在該位置最大吊重78t，故可滿足吊裝要求，如圖5
所示。在地上階段時，外框巨柱距塔式起重機中心
距離最大為22m，塔式起重機在該位置最大吊重
100t，巨柱分段按60t考慮，桁架層最重節點按100t
考慮。
圖5地F室塔式起重機吊重不意
Fig．5 The lifting weight of tower crane in basement
3塔式起重機附著形式
4臺塔式起重機均采用外掛形式安裝于核心筒
剪力墻外側。塔式起重機支撐系統采用“斜拉+斜
支”的體系，由支承架和斜撐組成。支撐架為上、下
2道支撐主梁，一端與塔式起重機標準節連接，另一
端與核心筒剪力墻連接。斜撐分為上拉桿和下壓
桿，每道支撐主梁的下面各設1根下壓桿，下道主梁
上面設1根上拉桿，下壓桿和上拉桿一端與支撐主
梁連接，另一端與核心筒剪力墻連接，對支撐主梁
提供上拉、下?lián)问阶饔?，保證塔式起重機受力要求，
如圖6所示。塔式起重機支撐系統支撐架由箱形和
a平面
蛩
磐
坦
。
輜
艨架
㈨|1一
怍r 川陡
啦暈底架溉甭f“”
幫糕篙
b祝面
圖6支撐系統
Fig．6 Support system
萬方數據
2016 No．5 周予啟等：深圳平安金融中心大型動臂塔式起重機配置關鍵技術
H形2種截面的鋼梁拼裝而成，斜撐為鋼管形式。
塔式起重機自下向上爬升和使用過程中，其中心位
置始終保持不變，但核心筒剪力墻厚度卻逐漸減
小，向內收分，采取在c形梁上設置不同距離螺栓
孔來解決這一問題，如圖7所示。
5 100 3244。0 j
，滲溶、、
‘、＼ _1
j
●一
／
一J： ∥
、影7 ＼
∥
1‘2?芳281南1 o夏N 礦2 684
a墻厚1 500
300
Lj j!螋，3 Q絲，
郅
宴呂
葛”
目寸
一。
謄景
目寸
，弧，
’＼ 氍．、
剮’■7
∥
卜、 邀磐壙j||
H 2剿022 2 644
2751 022 600
C墻厚l 300
砰25100 2 544， 玎 ，
1J!掣盥§2§鴛
275l 022 600
e墻厚800
o o
o·^
n 目
寸』
o o
o n
n
寸I
寸一
o o
o o
寸寸
o o
o o
寸寸
矽。彥茹膩
墜■
蕓： ．—j
瞄形7
／。溆-7
K 廣一—]l
△
零㈧
’s 形’ Σ
j刃_I
2811：022 2 6q
2751 022 600
d墻厚1 100
5—00 5 100 2 244
／ 1：i臻毫√ ’t／ ≯
K
、r ? R
j N
-—— —“_
口。
n
f ‘
■
，
、1F妙●'
Σ 簍
“．28ll p平，2 644
2751 022600
f墻厚500
圖7 不同墻厚C形粱安裝
Fig．7 Installation of C beam with different
wall thickness
4塔式起重機爬升高度
本工程塔式起重機使用高度600m，根據塔式起
重機夾持高度、塔身高度和自由端高度并結合爬模
高度和爬模每次爬升高度，以及核心筒鋼結構分節
高度，最終確定塔式起重機爬升26次，每次爬升高
度20～22m，如表1所示。
5 結語
1)塔式起重機布置時，要考慮起吊時主要構件
與塔式起重機的距離；當設有多道腰桁架和伸臂桁
架時，桁架節點的質量尤其需要引起重視，必要時
可考慮雙機抬吊。
2)塔式起重機布置時，還要考慮結構的安全
表1 塔式起重機爬升高度及位置
Table 1 The climbing height and position
oftower crane m
性，必須滿足塔式起重機附著點的受力要求，并方
便塔式起重機與結構相連。在結構隨高度變化后，
附著位置和附著方式可方便調整。
3)塔式起重機布置時，還要考慮塔式起重機的
附著方式，選擇受力合理、與結構連接簡便、現場安
裝快捷、能最大限度適應結構變化等的附著方式。
4)選擇塔式起重機位置時，要考慮構件堆場距
塔式起重機的距離、構件運輸路線，塔式起重機所
在位置要考慮對現場后續施工的影響等因素。
5)確定塔式起重機爬升高度和方式時，要考慮
核心筒鋼構件的安裝高度和爬模每次爬升高度，減
少塔式起重機爬升次數，并保證鋼構件安裝高度。
參考文獻：
[1] 北京鋼鐵設計研究總院．鋼結構設計規范：GB50017--2003
[S]．北京：中國計劃出版社，2003．
[2] 胡玉銀．超高層建筑施工[M]．2版．北京：中國建筑工業出版
社，2013．
[3] 左強，周予啟，史媛，等．深圳平安金融中心主塔樓超高施工
電梯配置技術[J]．施工技術，2015，44(9)：119-122．
[4] 張永樂，張進，孫中聽，等．組合式平臂塔式起重機在超高層
建筑中的應用[J]．施工技術，2015，44(S1)：794-798．
[5] 迂長偉，高玉蘭，王益民，等北京奧林匹克公園嘹望塔高聳柔
性塔身鋼結構安裝技術[J]．施工技術，2013，42(8)：6—8．
[6] 陸建新，胡攀，王川．深圳平安金融中心鋼結構工程施工關鍵
技術f J]．施工技術．2014．43(14)：61-65．
