導(dǎo)航：安全管理網(wǎng)>> 安全論文>> 冶金安全論文>>正文

SA203E（3.5Ni）鋼母材熱處理工藝性能

文檔作者：宋浩，王志剛，胡廣岐文檔來(lái)源：蘭州蘭石重型裝備股份有限公司		點(diǎn) 擊數(shù)：	更新時(shí)間： 2025年10月21日
下載地址：點(diǎn)擊這里	文件大?。?543.10 KB 共4頁(yè)	文檔格式： PDF	下載點(diǎn)數(shù)： 1 點(diǎn)（VIP免費(fèi)）

全屏查看

內(nèi)容預(yù)覽 [文件共4頁(yè)]

本文件共4頁(yè)，如需編輯使用，請(qǐng)下載。

注：預(yù)覽效果可能會(huì)出現(xiàn)部分文字亂碼（如口口口）、內(nèi)容顯示不全等問(wèn)題，下載是正常的。

	文件大?。?43.10 KB 共4頁(yè) 文件格式：PDF 下載點(diǎn)數(shù)：1 點(diǎn)（VIP會(huì)員免費(fèi)）

上一篇： TP321H不銹鋼氯離子應(yīng)力腐蝕開(kāi)裂分析

文本預(yù)覽

僅提取頁(yè)面文字內(nèi)容，供快速閱讀使用。

第43卷 第4期
2Ol4年7月
石油化工設(shè)備
PETRO—CHEMICAI EQUIPM ENT
Vo1．43 No．4
July 2014
， ” “ ” “ ”一-”、
i制造技術(shù)i
、L．．
+ + ．．+ + + + ．
文章編號(hào)：1000—7466(2014)04 0065 04

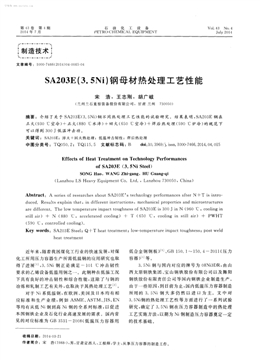

SA203E(3．5Ni)鋼母材熱處理工藝性能
宋 浩，王志剛，胡廣岐
(蘭州蘭石重型裝備股份有限公司，甘肅蘭州 730050)
摘要：介紹了關(guān)于SA203E(3．5Ni)鋼不同熱處理工藝性能的試驗(yàn)研究。結(jié)果表明，SA203E鋼在
正火(930℃ 空冷)+正火(880 C水淬)4-回火(650 C空冷)4-焊后熱處理(590 C爐冷)的規(guī)范下
可以得到300 J低溫沖擊功。
關(guān)鍵詞：SA203E；淬火+回火熱處理；低溫沖擊韌性；焊后熱處理
中圖分類(lèi)號(hào)：TQ050．2；TQ115．5 文獻(xiàn)標(biāo)志碼：B doi：10．3969／j．issn．1000—7466．2014．04．015
Effects of Heat Treatm ent on Technology Performances
of SA203E (3．5Ni SteeI)
SONG Hao，W ANG Zhi gang，HU Guang-qi
(Lanzhou LS H eavy Equipment Co． Ltd．，Lanzhou 73005O，China)
Abstract： A series of researches about SA2O3E’S technology performances after N4- T is intro—
duced． Results explain that，in different instructions，m echanical properties and m icrostructures
are different．The low temperature impact toughness of SA203E is 300 J in N (960℃ ，cooling in
still air) + N (880 ℃ ，accelerated cooling) + T (650 C ，cooling in still air) + PW HT
(590 C，controlled cooling)．
Key words：SA203E Steel；Q4- T heat treatment；low—temperature impact toughness；post weld
heat tr atm Pnt
近年來(lái)，隨著我國(guó)煤化工行業(yè)的快速發(fā)展，對(duì)煤
化工所用壓力容器生產(chǎn)所需低溫鋼的應(yīng)用研究也取
得了進(jìn)展_lj，3．5Ni鋼正是滿足一101 C沖擊韌性
要求的乙烯設(shè)備低溫用鋼之一。此鋼種在低溫工況
下具有良好的沖擊韌性和綜合性能，這除了與鋼的
冶煉和軋制工藝有關(guān)外，也取決于其熱處理工藝 。
對(duì)于Ni系低溫鋼，在歐洲、美國(guó)及日本均有相
應(yīng)標(biāo)準(zhǔn)和生產(chǎn)業(yè)績(jī)，例如AsME、ASTM、JIS、EN
等均有從低Ni鋼到高Ni鋼的全系列標(biāo)準(zhǔn)，以促進(jìn)
本國(guó)鋼鐵企業(yè)及石化行業(yè)高速發(fā)展的需求。國(guó)內(nèi)常
見(jiàn)的對(duì)應(yīng)標(biāo)準(zhǔn)為GB 3531—2008~低溫壓力容器用
低合金鋼鋼板》{ 、GB 150．1～150．4—201l《壓力
容器》 等。
3．5Ni鋼與國(guó)內(nèi)對(duì)應(yīng)的牌號(hào)為O8Ni3DR，由山
西太原鋼鐵集團(tuán)、寶山鋼鐵股份有限公司以及舞陽(yáng)
鋼鐵股份有限責(zé)任公司等國(guó)內(nèi)鋼鐵企業(yè)制造生產(chǎn)。
由于一些原因，到目前為止，國(guó)內(nèi)低溫壓力容器制造
所用的3．5Ni鋼大多仍然以進(jìn)口為主。文中對(duì)
3．5Ni鋼的熱處理工藝性等方面進(jìn)行了一系列試驗(yàn)
研究，確定了3．5Ni鋼在壓力容器制造中的熱處理
工藝實(shí)施方法，以期為Ni鋼制造壓力容器奠定一定
的技術(shù)基礎(chǔ)。
收稿日期：2O14—03—21
作者簡(jiǎn)介：宋 ~(1988一)，男，甘肅定西人，工程師，學(xué)士，從事壓力容器的制造工作
。
學(xué)兔兔 www.xuetutu.com
石油化工設(shè)備 2014年第43卷
1 試驗(yàn)材料
試驗(yàn)材料為85 mm 的日本神戶(hù)制鋼，符合
ASME SA203E(3．5Ni)標(biāo)準(zhǔn)，供貨狀態(tài)為正火+回
火。
試樣化學(xué)成分： (C)= 0．060％ ， (Si)一
0．250 ，∞(Mn)： 0．660 ， (P)一0．003 9／6，
(U(S)一0．001 ，(U(A1)一0．028 ，(U(Cu)一
O．240 ，∞(Ni)一3．500 ， (Cr)一0．150 9／6，∞
(Mo)一0．090％ ，∞(V)一0．010 ，(u(Nb)一
0．004 9，6。
試樣力學(xué)性能：抗拉強(qiáng)度R 一540 MPa，屈服
強(qiáng)度R L一452 MPa，伸長(zhǎng)率A一35 ，一101。C下3
組沖擊值KV2分別為367 J、377 J、380 J。
2 試樣制備及試驗(yàn)方法
采用鋸床割取試樣5塊，規(guī)格(長(zhǎng)×寬×厚)均
為200 mm×200 mmX 85 mm。
根據(jù)文獻(xiàn)[5]介紹的經(jīng)驗(yàn)公式計(jì)算，可以得出
SA2O3E鋼的AC3溫度為806℃ 。本文根據(jù)試驗(yàn)
需要合理制定了工藝參數(shù)，見(jiàn)表1。
5塊試樣分別標(biāo)識(shí)1 ～5 ，其中1 按質(zhì)量證
明書(shū)上檢測(cè)項(xiàng)目做復(fù)驗(yàn)檢測(cè)，其余4塊試樣分別按
表1中的熱處理規(guī)范依次進(jìn)行熱成型+正火+回火
+模擬焊后熱處理，以確定產(chǎn)品封頭、彎管等成型件
的合理熱處理工藝參數(shù)。
熱處理均在電阻爐內(nèi)加熱，熱處理溫度波動(dòng)范
圍均控制在±1O℃之內(nèi)l6。]。
表1 2 ～5 試樣熱處理工藝參數(shù)
試樣熱處理完畢后，按照GB／T 229-1994((金
屬夏比缺口沖擊試驗(yàn)方法》[ 的規(guī)定，對(duì)其進(jìn)行了
一101℃低溫沖擊試驗(yàn)，同時(shí)對(duì)試驗(yàn)鋼原始態(tài)、不同
熱處理態(tài)試樣的顯微組織進(jìn)行了觀察和分析，對(duì)試
樣的各項(xiàng)力學(xué)性能進(jìn)行了檢測(cè)。
3 試驗(yàn)結(jié)果及分析
3．1 低溫沖擊試驗(yàn)結(jié)果及分析
在不同熱處理規(guī)范下，SA203E鋼母材的
一101℃下沖擊韌性變化結(jié)果見(jiàn)圖1。由圖中可以
看出，①所有試驗(yàn)均可滿足技術(shù)條件及材料的標(biāo)準(zhǔn)
要求(沖擊值不小于27 J)[ ，只是均低于材料原始
狀態(tài)值。②2 試樣的熱處理規(guī)范下的沖擊值是最
好的。③經(jīng)過(guò)不同的熱處理工藝處理的母材，低溫
沖擊值變化在300 180 J(遠(yuǎn)大于合格值)，說(shuō)明母
材的低溫沖擊韌性比較穩(wěn)定。
圖1 不同熱處理規(guī)范下2 ～5 試樣的低溫沖擊試驗(yàn)結(jié)果
3．2 抗拉及屈服強(qiáng)度試驗(yàn)結(jié)果及分析
不同熱處理規(guī)范下SA203E鋼母材的抗拉強(qiáng)度
及屈服強(qiáng)度見(jiàn)圖2和圖3。
學(xué)兔兔 www.xuetutu.com
學(xué)兔兔 www.xuetutu.com
第43卷 第4期
2014年7月
石油化工設(shè)備
PETRO—CHEMICAI EQUIPMENT
V0l_43 NO．4
July 2014
文章編號(hào)：1000—7466(2014)04—0068 04
_-_ -．_。
口 同 壓鈦鋼復(fù)合板設(shè)備制造
楊龍進(jìn)，趙瑞晉
(南京寶泰特種材料股份有限公司，江蘇南京211100)
摘要：對(duì)1臺(tái)水壓試驗(yàn)壓力達(dá)21．0 MPa的鈦鋼復(fù)合板設(shè)備的一些重要制造工序(例如襯筒、貼
條、翻邊、密封面加工等)進(jìn)行了詳細(xì)介紹，通過(guò)對(duì)各細(xì)節(jié)的嚴(yán)格控制，確保了此設(shè)備水壓試驗(yàn)的一
次成功。
關(guān)鍵詞：穩(wěn)壓罐；鈦翻邊；復(fù)合板；高壓
中圖分類(lèi)號(hào)：TQ050．6；TG457．19 文獻(xiàn)標(biāo)志碼：B doi：10．3969／j．issn．1000—7466．2014．04．016
Fabrication of High—pressure Titanium Steel Cornposite Plate Equipment
YANG Long-jin，ZHAO Rui-jin
(Nanjing Baotai Special Materials Co．Ltd．，Nanjing 21l100，China)
Abstract： Titanium steel composite plate equipment，hydraulic test pressure reached 2 1 MPa．
The titanium liner，stickers，flanging，the sealing surface and other important manufacture were
introduced in detail．The equipm ent manufacturing process strengthened the control of the de—
tails，to ensure a successful hydraulic test．
Key words：buffer tank；titanium flange；titanium clad steel plate；high pressure
．． + ”+ ．，+ ”+ ”+ ··+ ·．+ ”+ ··+ “+ -·+ ··+ ”+ ··+ ··+ ”— --+ ·-+ ”+ --+ ··+ ”+ “+ ”+ “+ u+ ”十”+ ”+ “+ ”+ ”十”+ “+ “—+_“ ”+ “十“+ ”十” 一
[4] GB 150．1～15o．4～2011，壓力容器Es]．
(GB 150．1～l5O．4—201l，Pressure Vessels[S]．
r 5] Andrews K W ．Empirical Formulae for Calculation of
Some Transformation Temperatures[J]．Journal of the
Iron and Steel Institute，1965，203(7)：721-727．
[6] ASME-2007 SA203／SA一203M，壓力容器用鎳合金鋼
板ES]．
(ASME- 2007 SA2O3／SA一203M ，Ni—alloy Steel Plates
for Pressure Vessels Standard[S]．)
[7] 石金柱．熱處理工藝對(duì)3．5Ni機(jī)械性能的影響gJ]．山
西機(jī)械，2003，(增刊1)：9-11．
(SHI Jin zhu．Effect of Heat Treatment on Mechanical
Property of 3．5Ni Steel[J]．Shanxi Machinery，2003，
(S1)：9-11．)
r8] GB／T 229 1994，金屬夏比缺口沖擊試驗(yàn)方法Es]．
(GB／T 229— 1994， Metallic Materials- Charpy
Notch Impact TestES]．)
[9]
[1o]
[11]
侯洪．3．5Ni鋼最佳強(qiáng)韌性的止交試驗(yàn)[J]．壓力容器，
2007，24(1)：4 7．
(HOU Hung．Orthogonal Experiment for Optim ized
Strength and Toughness of 3．5 Ni Steels[J]．Pres
sure Vessel Technology，2007，24(1)：4-7．)
李建華，習(xí)天輝，陳曉．熱處理對(duì)3．5Ni鋼低溫韌性的
作用[J]．物理測(cè)試，2008(6)：9-12．
(I I Jian hua，XI Tian hui，CHEN Xiao．Effect of Heat
Treatment on Low-temperature Toughness of 3．5Ni
Steel[J]．Physics Examination，2008(6)：：9—12．)
徐道榮，李平瑾， 華全，等．3．5Ni鋼的熱成型工藝研
究[J]．壓力容器，1999。16(6)：l3—17．
(XU Dao rung，I I Ping jin，PU Hua quan，et a1．In—
vestigations on the Hot Forming Procedure of 3．5 Ni
Steel[J]．Pressure Vessel Technology，1999，16(6)：l 3—
17．)
(許編)
收稿日期：2014 02—26
作者簡(jiǎn)介：楊龍進(jìn)(1982一)，男，江蘇海安人，工程師，主要從事壓力容器制造工藝審核工作。

網(wǎng)友評(píng)論 more

冶金安全論文最新內(nèi)容

10-21
