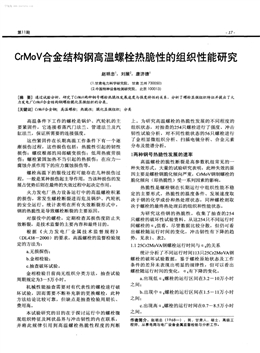

第11期 一 7一
CrMoV合金結構鋼 螺栓熱脆性的組織性能研究
趙明忠 ，劉展 ，唐濟德
(1．甘肅電力科學研究院， 甘肅蘭州730050)
(2．中國特種設備檢測研究院， 北京100013)
[摘要]通過試驗分析，研究了CrMoV兩種鋼號螺栓熱脆性發展速度與強度特性的關系，分析了螺栓顯微組織特征并提出了火
力發電廠CrMoV合金結構鋼螺栓脆化顯微組織的分類。
[關鍵詞]CrMoV合金鋼； 高溫螺栓；熱脆性；脆化顯微組織；分類
高溫條件下工作的螺栓是鍋爐、汽輪機的主
要緊固件， 它連接著蒸汽門法蘭、管道法蘭及汽
缸法蘭，保證所需要的連接強度。
這些緊固件在長期高溫工作條件下有一個逐
漸損傷過程，這些損傷包括：熱脆性引起的韌性
損傷；螺紋根部的局部蠕變損傷；低周熱疲勞損
傷；螺栓緊固加熱不當引起的熱損傷；在應力～
腐蝕介質作用下的應力腐蝕損傷等。
螺栓高溫下的服役過程可能存在幾種損傷過
程，一般是某種損傷起主導作用，當該種損傷的發
展占優勢后則在最終的失效過程中起決定作用。
火力發電廠熱力設備運行中的高溫螺栓積累
的損傷，常發生螺栓斷裂進而危及鍋爐、汽輪機
的安全運行。統計表明在所有失效斷裂形式中，
鋼的熱脆性是導致螺栓斷裂的主要原因。
對服役中的螺栓，定期檢查其損傷度防止失
效斷裂，是技術監督的主要內容和最終目的。
根據《火力發電廠金屬技術監督規程》
(DL438-2000)的要求，高溫螺栓的監督檢驗規
定的方法為：
a．無損探傷；
b．金相檢驗；
c．抽查破壞試驗。
金相檢驗?zāi)壳吧袩o(wú)組織分類方法，抽查試驗
周期規定為3—5萬小時。
機械性能抽查需要對有代表性的螺檢進行破
壞試驗， 因而需要不斷補充新的更換螺檢，此種
方法結論比較可靠，但缺點是抽查檢驗周期長、
費用高。
本試驗研究的目的在于探討運行中的螺栓微
觀組織特征及網狀晶界與沖擊韌性的內在聯系，
并將此規律引用到高溫螺栓熱脆性程度的判斷
上。為研究高溫螺栓的熱脆性發展的不同程度的
組織狀態，對抽查的254只螺栓進行了強度、沖擊
韌性試驗分析，對不同性能狀態的56只螺栓進行
了金相顯微組織分析、掃描電鏡分析、合金元素
分布及能譜分析。
1兩種鋼號熱脆性發展的速率
高溫螺栓的脆性斷裂是高參數機組常見的一
種失效形式。大量的試驗研究表明，此種失效的原
因主要是螺栓鋼脆化傾向嚴重，CrMoV鋼制螺栓的
脆化傾向，(即熱脆性)受一系列因素的影響。
熱脆性是螺栓鋼在長期運行中組織性能不穩
定的主要形式，熱脆性的溫度條件、發展速度取
決于鋼的化學成份和熱處理狀態， 同種螺栓則取
決于螺栓的最終熱處理后的組織和性能狀態。
為研究這些鋼的熱脆性， 收集了抽查的254
只螺栓的破壞性試驗資料。從這254只不同運行時
問螺栓的a 值看，盡管數據比較分散，但仍可看
出螺栓隨運行時間的變化，沖擊韌性有下降的趨
勢， 見表1、表2。
1．1 25Cr2MoVA鋼螺栓運行時間與Q k的關系
統計分析了不同運行時間113只25Cr2MoVA鋼
螺栓的破壞試驗數據，鑒于螺栓原始狀態及工作
條件的差異未表現出明顯的規律性， 但可以看出
螺栓隨運行時間的變化， a 有下降的變化。
a．出現低(I k螺栓的運行區間在3．2—10萬小時
之間；
b．出現中a 螺栓的運行區間在1．5—11萬小時
之間；
c．出現高Q 螺栓的運行時間在0．7—8．5萬小時
之間。
作者簡介：趙明忠(1 968一)，男，甘肅人，碩士，高級工
程師，從事電網與電廠設備金屬監督檢驗與分析工作。
學兔兔 www.xuetutu.com
一
18一● 論文廣場 石油與化工設備
2010年第13卷
1．2 25Cr2MolV鋼螺栓運行時間與a k的關系
統計分析了不同運行時間141只25Cr2MolV鋼
螺栓的破壞試驗數據， 同樣鑒于螺栓原始狀態及
工作條件的差異相互缺乏對比基礎，顯示不出隨
運行時間變化的規律性，但可以看出螺栓隨運行
時間的變化， a 有下降的宏觀趨勢。
a．出現低a 螺栓運行區間在1—9萬小時之
問；
b．出現中o 螺栓運行區間在0．4—8．6萬小時之
間；
C．出現高a 螺栓運行區間在1—6．5萬小時之
間。
通過兩種鋼號的試驗資料分析， 可以看出隨
運行時間總體變化規律的一致性，其差異表現在
25Cr2MoV鋼螺栓熱脆性發展較25Cr2MoW鋼的時
間滯后，即25Cr2Molv鋼LL25Cr2MoV具有較高的
熱脆發展速率，這已為現場大量的試驗數據所證
實。
曾對某熱電廠5 、6 機調速汽門螺栓有針對
性地進行過抽查破壞試驗，原始螺栓選用同批熱
處理、硬度相同在同一調速汽門上檢查不同運行
時問a 變化的情況，5 機調速汽門螺栓a 從原始
狀態的201J／cm ，運行3061小時降至76J／cm ，運
行19806d~時降至44—49J／cm。。6 機調速汽門螺
栓下降的幅度與5 機基本相同。
2兩種鋼號螺栓熱脆性發展速度與強度特性的關
系
統計結果表明螺栓的熱脆性發展與其自身的
強度特性有明顯的關系。
2．1 25Cr2MoV鋼螺栓
對25Cr2MoV鋼113只螺栓進行統計分類，螺
栓的熱脆性發展和原始強度有如下關系：
a．低a 螺栓相當一部分強度極限(6 b)偏
高，其中有50％ 6 b>900MPa；
b．中qk螺栓6 b在780—1170Mpa范圍， 6 b平
均值為932Mpa；
c．高Q k螺栓近97％ 6 b在980Mpa以下，大部分
在700-980Mpa范圍，平均值為817Mpa；
d．按6 b平均值進行比較，低a 螺栓比高Q k
螺栓6 b偏高115Mpa。
2．2 25Cr2MolV鋼螺栓
對25Cr2MolA鋼141只螺栓進行統計分類，螺
栓的熱脆性發展和原始強度有如下關系：
a．低o 螺栓相當一部分強度極限(6 b)偏
高，其中有40％ 6 b>9OOMpa；
b．中Q k螺栓6 b在780—1170Mpa之間， 6 b平
均值為91 1Mpa；
c．高Q 螺栓97％6 b在980Mpa以下，大部分在
670-980Mpa范圍，平均值為798Mpa；
d．按6 b平均值進行比較，低Q 螺栓比高a k
螺栓6 b偏高113Mpa。
以上螺栓的破壞試驗統計分析表明：兩種鋼
熱脆性與6 b的關系具有相似的規律性，即原始狀
態強度特性較高的螺栓熱脆性敏感， 6 b較低的螺
栓具有較高的穩定性。
表1列出了強度比較高的螺栓熱脆性發展的趨
勢，這些螺栓6 b均大于lO00Mpa，在《火力發電
廠高溫緊固件技術導則(DL439-91)》中對這些
螺栓強度上限無控制。
表1 高強度特性(6 b>lO00Mpa)螺栓進入低oc k區運行時間
序號 試樣編號 抗拉強度(6 b Mpa) 材料 沖擊韌性(J／cm ) 運行時間(小時)
l 21 l166 25Cr2MoV 9．1 53498
2 4 l127 25Cr2MoV 7．1 40543
3 45 1034 25Cr2MoV 46．1 61744
4 01— 1 1059 25Cr2MoV 40．2 45000
5 0l一2 1192 25Cr2MoV 49 45000
6 2001— 1 l174 25Cr2MoV 8．8— 27．4 82007
7 200i一2 1149 25Cr2MOV 6．86— 19．6 82007
8 01 1005 25Cr2MolV 46．1 18631
9 5—1 1037 25Cr2MolV 37 16804
10 5—7 1127 25Cr2MolV 28．4 i3979
11 5—8 1073 25Cr2MolV 27．4 13979
學兔兔 www.xuetutu.com
第11期 趙明忠等CrMoV合金結構鋼高溫螺栓熱脆性的組織性能研究 一J9一
序號 試樣編號 抗拉強度(6 b Mpa) 材料 沖擊韌性(J／cm ) 運行時間(小時)
l2 5—9 ll8l 25Cr2M0lV 3O．4 13979
13 5— 1O 1107 25Cr2MolV 3O．4 13979
14 5— 1l l3l3 25Cr2MoIV 16．7 13979
15 5一l2 1259 25Cr2Mo1V 22．5 13979
16 5— 13 1269 25Cr2MolV 23．5 l3979
17 45 1006 25Cr2Mo 1V 44 l1312
18 218 1088 25Cr2MolV 36．5 27103
l9 5— 2 1088 25Cr2MolV 36．3 27246
表2 低強度特性(6 b>800Mpa)螺栓進入低＆k區運行時間
序號 試樣編號 抗拉強度(5 b Mpa) 材料 沖擊韌性(J／cm2) 運行時間(小時)
1 230— 7 779 25Cr2MoV 12．7 97819
2 229— 10 789 25Cr2MOV 14．7 59036
3 228— 6 64l 25Cr2MoV 13．7 1O1072
4 115 784 25Cr2MoV 41．2 54185
5 113 784 25Cr2MoV 4l_2 55407
6 229— 6 777 25Cr2MoV 17．2 79691
7 26 721 25Cr2Mo1V 43．1 30267
8 61 748 25Cr2Mo1V 13．7 61050
9 28— 1 637 25Cr2M0lV 19．6 6ll5l
1O 28— 2 779 25Cr2MolV l1．3 6ll51
1l 208— 2 715 25Cr2MolV 46．6 43262
12 55 750 25Cr2MolV 39．2 44940
l3 5—4 750 25Cr2MolV 39．2 44940
14 216—9 797 25Cr2MO1V 34．3 91839
15 230— 8 789 25Cr2Mo1V 10．8 40640
16 330——3 710 25Cr2Mo1V 5．5 160000
從表1可以看出：
(1)25Cr2MoV鋼6 b較高的螺栓運行4．5—6
萬小時由于熱脆性的發展，沖擊韌性降至低a 范
圍( 49 J／cm2)；
(2)25Cr2MolV鋼6 b較高的螺栓運行1．4—
2．7萬小時降至低a 范圍；
(3)25Cr2MolV鋼較25Cr2MoV鋼具有較高
的熱脆敏感性。
(4)在運行監督檢驗中應考慮熱脆敏感因
素，25Cr2MolV鋼螺栓在運行1．5萬小時進行第一
次監督檢查、25Cr2MoV鋼螺栓在運行4萬小時進
行第一次監督檢查比較合理。
表2列出強度比較低的螺栓熱脆性發展的趨
勢，這些螺栓6 b均在800Mpa以下(在DL439—
9l標準規定的下限波動)運行中并未發生斷裂現
象，此類螺栓一般能服務更長的周期而韌性仍保
持較高的水平， 由此可得出以下結論：
(1)兩種鋼制螺栓不論原始強度水平如何隨
運行時間伴隨著a 的下降，僅較低強度特性的螺
栓熱脆性發展較為遲緩；
(2)在DL439-91標準規定5 b下限波動的螺
栓，25Cr2MoV鋼經大約5．5—1O萬小時運行進入低
Ⅱk范圍，25Cr2MolV鋼螺栓運行3～9萬小時進入
低Q k范圍；
(3)低強度螺栓破壞試驗表明，25Cr2MolV
鋼LL25Cr2MoV具有較高的熱脆敏感性。
3兩種鋼號不同a 范圍的顯微組織特征
顯微組織是鋼的韌性的決定因素， 不同的顯
微組織狀態可以達到不同的強韌性水平，同時最終
組織狀態也決定了鋼在高溫條件下的組織穩定性。
螺栓鋼的熱脆性發展是顯微組織不穩定發展
學兔兔 www.xuetutu.com
一
20一 ■ 論文廣場 2石0油10與年化第工13設卷備
的一種主要形式，一般熱脆性發展比較嚴重的螺
栓，在金相組織上會出現黑色網狀晶界，表明隨
著服役過程的延續，鋼的熱脆性的發展與顯微組
織存在著某種內在聯系。本試驗的目的是研究不
同a 水平與顯微組織的關系，從而達到提供一個
替代破壞性試驗的非破壞性金相檢驗手段，簡化
螺栓監督檢驗的一個經濟的辦法。
為此從現場實際運行過程抽查的破壞性螺栓
中檢驗了兩種鋼共56只不同a 狀態的螺栓顯微組
織，為驗證檢驗方法， 對試樣的顯微組織侵蝕分
別采用以下兩種侵蝕劑：
(1)4％硝酸酒精溶液；
(2)飽和苦味酸50~C熱侵蝕。
對兩種浸蝕劑的對網狀晶界侵蝕效果進行了
比較。
3．1低Q k值螺栓顯微組織特征(Q k<49 J／cm ，共
16只)
a．從基體組織上看，該部分螺栓貝氏體含量比
較高，具有B或B+S組織共1oR ， 占低a 值螺栓
檢驗數的63％，其余螺栓為s+塊狀F，尤其具有
粗大B組織的螺栓，黑色網絡晶界尤為明顯。
b．從組織均勻性上觀察，組織均勻性很差的居
多，大多數組織不均勻或欠均勻， 原奧氏體晶粒
懸殊較大。
c．低a 值螺栓顯微組織上全部有形成的明顯
或很明顯的黑色連續的網狀晶界。
d．顯微組織上形成的黑色網狀晶界的網絡粗
細與原始奧氏體晶粒的粗細相關，低a k值螺栓網
絡較粗、粗大或粗細不均的，約占檢驗螺栓數的
80％ 。
e．從運行中出現黑色網絡晶界螺栓運行時間上
觀察，25Cr2MoV鋼出現時間較晚，而25Cr2MolV
鋼螺栓出現時間較早，最短運行時間僅1．1萬
小時。從平均運行時間上看， 完全網絡化螺栓
25Cr2MoV鋼約為l0萬小時，25Cr2MolV鋼螺栓
約為6萬小時， 同樣說明25Cr2MolV鋼組織穩定
性差，這可能與該種鋼的熱處理狀態和合金化有
關。
3-2高Q 值螺栓顯微組織特征
a．高a 值螺栓基體組織基本上為回火S組織
(占總數90％)，有小部分為B為主的混合組織，
組織一般較細，很少有方向性F存在。
b．此部分螺栓顯微組織大多均勻或比較均勻，
未發現組織很不均勻的螺栓。
c．經運行后仍保持較高或很高a 值的螺栓，
少部分存在有不明顯的網絡晶界， 比較細小，僅
具有網狀晶界發展的初期形式。
4掃描電鏡(sEM)分析螺栓顯微組織特征
為探討螺栓熱脆性形成的機理，對低a 值螺
栓及高a 值螺栓試樣分別進行了掃描電鏡分析及
合金元素分配能譜分析。
掃描電鏡(SEM)分析結果見表3、表4。
表3 低 k值螺栓SEM分析結果
試樣編號 Q k J／cm2 碳化物分布特點 尺寸 照片號 材料
l12 48 分布不均，有沿晶界分布特征，顆粒較小。 O．1—0．5 U 93150 25Cr2MoV
230 顆粒較大，分布不均，有明顯沿晶界分布的 基體0．5 la
— 1 1O 特征 93138 25Cr2MoV
。 晶界1 ta
06 47 有明顯的沿晶界分布特征，顆粒大小不均， 基體0．3-0．5u 93133 25C
分布不均 r2MolV
。 晶界0．8 u
61 13 有明顯的沿晶界分布特征，顆粒大小不均， 基體0．2-0．5u
． 7 分布不均 93152 25Cr2MolV
。 晶界0．5-1 u
230 基體0．1 u
— 9 5．5 碳化物分布具有位向性，顆粒尺寸不均。 顆粒尺寸0 93142 25Cr2MolV
． 5tl
表4 高oc k值螺栓SEM分析結果
試樣編號 Ⅱk J／cm 碳化物分布特點 尺寸 照片號
90 99 碳化物分布均勻，大小均勻。 O．3 u 93155 25Cr2MoV
231—5 268 碳化物較粗，分布均勻，大小不均。 O．1—0．5 u 93146 25Cr2MoV
231—2 104 碳化物分布具有一定的位向，分布均勻，大小均勻。 0．3 U 93l39 25Cr2MolV
75 174 碳化物分布具有一定的位向，大小均勻，分布均勻 0．1 u 93136 25Cr2M01V
學兔兔 www.xuetutu.com
第11期 趙明忠等CrMoV合金結構鋼高溫螺栓熱脆性的組織性能研究 一2 一
掃描電鏡(SEM)及能譜分析結果表明：
a．低o 值螺栓，25Cr2MoV鋼碳化物較粗
大，碳化物粒子尺寸一般0．8 11 m左右， 大部分分
布在晶界上。25Cr2MolV鋼碳化物較細小， 一般
0．5 u in左右， 晶界上碳化物顆粒較大些。
b．從總體上看低n 值螺栓碳化物顆粒大小
尺寸不均， 并在晶界上聚集，顆粒尺寸在0．1—
1．0la m之間波動。
c．高Q 值螺栓，25Cr2MoV晶粒度較細，
25Cr2MolV鋼晶粒度較粗。總體上看高a 值螺栓
碳化物分布較好， 晶界較純凈、光整、晶界上碳
化物聚集較少或細小， 碳化物顆粒尺寸在0．1—
0．5 m左右。
d．高o 值螺栓能譜分析表明晶界成份與試樣
平均成份觀察不出明顯差別，低n 螺栓含有碳化
物質點的微小區域， 晶界上CrLL基體略高，Mo比
基體上明顯高得多，V變化不大， 由此可推~J]Mo
向晶界擴散較明顯。
e．比較25Cr2MoV、25Cr2MolV兩種鋼金相組
織，25Cr2MolV鋼組織具有明顯的位向。
根據顯微組織特征，作者對判斷螺栓熱脆性
的發展程度提出以下看法：
(1)為進行螺栓熱脆性發展程度的判斷首先
應遵守金相制片的工藝條件，使螺栓的組織特征
得到充分的顯示；
(2)利用光學金相顯微分析法對螺栓的沖擊
韌性水平進行半定量分析，在掌握組織特征及保
證檢驗工藝條件下此種方法是可行的；
(3)根據顯微組織特征來判斷螺栓熱脆性的
發展，室溫沖擊韌性所處的水平，根據進行的試
驗應掌握如下因素：基體組織， 當螺栓顯微組織
為粗大B或B組織，鋼的組織穩定性差，具有均勻
s組織的鋼穩定性好；在評定鋼的熱脆性引起的a
變化趨勢時，要考慮組織的粗細及均勻性， 當有
組織粗細不均、碳化物分布不均或嚴重帶狀組織
會影響鋼的a 值；黑色網絡晶界是影響uk值的首
要因素， 當基體組織上形成有明顯的黑色連續網
絡時， 鋼的a 值一般低于49 J／cm ， 當鋼的基體上
形成有不太明顯、斷續的黑色網絡時，鋼的a 值
一般在49—98 J／cm 范圍； 高溫螺栓熱脆性的發展
條件， 除與組織冶金因素有關外，汽輪機的自動
主汽門、調速汽門螺栓因工作條件因素?zé)岽嘈员?
現明顯；25Cr2MolV鋼kL25Cr2MoV~]表現有較高
的熱脆敏感性。
5火力發電廠CrMoV合金結構鋼螺栓脆化顯微組
織分類
5．1適用范圍
用于火力發電廠高溫緊固件用CrMoV合金結
構鋼。
5．2試樣的制備
a．制片
按常規金相試樣制片方法： 整根螺栓可在
腰部選取取樣試點，破壞螺栓試樣尺寸建議10×
20mm 。
b．侵蝕
侵蝕劑：飽和苦味酸水溶液。
侵蝕溫度：50~C熱侵蝕。
5．3螺栓顯微組織脆化級別評定
脆化級別共分A、B、C三級，放大300—500倍
下進行觀察評定。按最嚴重區域進行評級。
評級影響因素：
主因素一黑色網絡晶界。
次因素一組織均勻性、碳化物分布、組織粗
細、鋼號、工作條件。
按螺栓沖擊韌性水平可劃分三級
A級：無明顯脆化Q k>98 J／cm
顯微組織特征：基體多為均勻或比較均勻的
回火s，部分有以B為主的混合組織， 無明顯黑
色網絡晶界或有很不明顯、細短非連續性網狀晶
界。
B級： 明顯脆化Q k在49—98 J／cm。之間
顯微組織特征：基體組織為回火S、B或B的
混合組織，存在有較明顯的、斷續的黑色網絡晶
界。
c級：嚴重脆化Q k<49 J／cm
顯微組織特征：基體組織以粗大B或B+S居
多，但亦有S組織， 組織均勻性差，基體組織上有
明顯或很明顯的黑色、連續網絡晶界。
學兔兔 www.xuetutu.com

網友評論 more

冶金安全論文最新內容

10-21
