燃煤鍋爐煙氣脫硫裝置結垢問題及對策

文檔作者：常浩文檔來源：蘭州石化公司化肥廠		點 擊數：	更新時間： 2025年05月11日
下載地址：點擊這里	文件大?。?200.74 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?00.74 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：循環流化床燃燒技術在清潔生產中應用前景…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

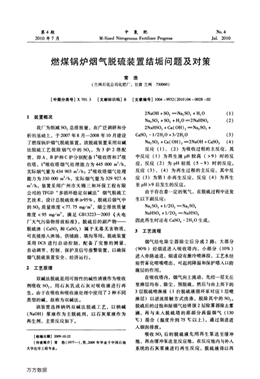

第4期2010年7月中 氮肥M—Sized Nitrogenous Fertilizer ProgressNo．4Jul．2010燃煤鍋爐煙氣脫硫裝置結垢問題及對策常浩(蘭州石化公司化肥廠，甘肅蘭州730060)【中圖分類號]X 701．3 [文獻標識碼]B [文章編號]1004—9932(2010)04—0028—021裝置概況我廠為削減SO：總排放量，在廣泛調研和分析的基礎上，于2007年8月-2008年10月建設了燃煤鍋爐煙氣脫硫裝置。該脫硫裝置采用雙堿法脫硫工藝脫除煙氣中的SO：，為3爐2塔配置，即A、B爐和C爐分別配備1。吸收塔和2。吸收塔。l。吸收塔煙氣處理能力為445 000 m3／h，實際煙氣量為434 903 m3／h；2。吸收塔煙氣處理能力為330 000 m3／h，實際煙氣量為329 927．6m3／h。裝置采用廣州市天賜三和環保工程有限公司的TFGD“多循環穩定雙堿法”煙氣脫硫工藝技術，設計總脫硫效率I>95％，脫硫后煙氣中的SO：質量濃度<77．75 mg／m3，煙塵排放質量濃度<95 ms／m3，滿足GBl3223--2003《火電廠大氣污染物排放標準》。脫硫后的副產物——脫硫渣(CaSO，和CaSO。)屬于無毒無害物質，可直接排入渣場，供鋪路、填溝等用。脫硫裝置采用DCS進行自動控制，配備了完整的測量、自動調節、控制、保護及信號報警裝置，以確保煙氣脫硫裝置安全、經濟運行。2工藝原理雙堿法脫硫是用可溶性的堿性清液作為吸收劑吸收SO：，用石灰乳或石灰對吸收液進行再生。由于在吸收和吸收液處理中使用了2種不同類型的堿，故稱為雙堿法。該裝置選擇鈉鈣雙堿法脫硫工藝，以鈉堿(NaOH)漿液作為主脫硫劑，以石灰漿液作為再生劑，主要反應如下。[收稿日期】2009-10-22[作者簡介】常浩(1977一)，男．2009年畢業于中國石油大學化學工程專業。2NaOH+S02一Na2S03+H20 (1)Na2S03+S02+H20一---2NaHS03 (2)2NaHS03+Ca(OH)2一Na2S03+CaS03·1／2H20+3／2H20 (3)Na2S03+Ca(OH)2一---2NaOH+CaS03 (4)反應(1)、(2)為吸收過程的主反應，其中反應(1)為再生液pH較高(>9)時的反應，反應(2)為pH較低(5—9)時的反應。反應(3)、(4)為再生過程的主反應，其中反應(3)為第1步再生反應，反應(4)為再生至pH>9后發生的反應。由于存在著一定的氧氣，在脫硫過程中還發生以下副反應：Na2S03+1／202一Na2S04NaHS03+1／202一---NaHS04因此再生時還有CaSO。·2H：O生成。3工藝流程煙氣經電除塵器除塵后分成2路：大部分(90％)經煙道進入吸收塔內，小部分(10％)進入旁路通道。煙道設有激冷噴淋段，工藝水經短管霧化噴嘴噴出，可起到降溫和保護塔入口防腐層的作用。在吸收塔內，煙氣向上流動，先經一層文丘里棒層均布、除塵、預脫硫，然后與由上而下的3層脫硫噴淋液(1臺脫硫液循環泵對應1層噴淋層)以逆流接觸方式洗滌，脫除其中的SO：。脫硫后的過飽和濕煙氣經塔頂2層除霧器除去霧滴，再與未入脫硫塔的那部分高溫?zé)煔?130℃)混合(溫度升到75℃以上)，通過煙道進入煙囪排放。吸收SO：后的脫硫液先用再生泵送至緩沖池，再由緩沖泵送至反應池，在反應池內與補入系統的石灰漿液進行再生反應，脫硫液得以再萬方數據第4期 常浩：燃煤鍋爐煙氣脫硫裝置結垢問題及對策 ·29·生，并生成脫硫副產物——廢石膏。反應池內的漿液利用落差溢流入沉淀池內，進行固液分離，上層的鈉堿清液溢流回緩沖池內，通過回流泵分別泵人吸收塔頂層噴淋層，重新參與吸收脫硫過程；沉淀下來的CaS03·I／2H20、CaS04·2H20以及飛灰由渣漿泵送到真空帶式過濾機進行脫水，制成低含水固態脫硫渣，濾液經過濾液地坑泵返回脫硫系統。4問題及原因分析4．1 問 題脫硫裝置投入運行后，總體運行基本平穩，各項指標均達到設計要求。存在的問題主要是管道和設備結垢、堵塞嚴重，在脫硫液經過的所有設備和管道表面都出現有結垢物，結垢物厚度達50—100 mm，呈灰白色，比較堅硬，無論冷水熱水均不能使之溶解。因管道和設備結垢、堵塞嚴重，脫硫塔阻力增大，煙氣處理能力嚴重下降；另外隨著結垢物的不斷累積，溶液輸送泵流量顯著下降，導致脫硫效果變差，出口氣體SO：含量難以達到設計要求。由于上述問題的存在，迫使整個系統經常停車清理，不僅勞動強度大，更重要的是影響了裝置的長周期穩定運行。4．2原因分析4．2．1結垢物化學成分及性質在實驗室對吸收塔內壁及文丘里棒層的垢樣的化學組成進行了分析，結垢物的主要成分為CaS04·2H：0，其含量為90％左右。取結垢物樣品1塊，稱重后先置于冷水中浸泡24 h后撈出觀察，未見有溶解現象；再置于熱水中浸泡2 h后撈出觀察，也未見有溶解現象，復稱其重量基本不變。可見該結垢物為難溶或微溶物質。向浸泡過結垢物的水中加入少量純堿(Na：CO，)溶液，立即生成大量白色沉淀，推斷生成了CaCO，沉淀。這說明結垢物樣品具有微溶特性，雖然溶解度不大，但是其水溶液中還是有含有一定濃度的鈣離子。這與CaSO。的溶解度特性是相符合的。取結垢物樣品一小塊(片)，用金屬鑷子夾住并置于天然氣爐盤的蘭色火焰上，觀察火焰顏色，發現火焰顏色呈鈣離子特有的磚紅色，幾乎見不到鈉離子特有的亮黃色，這說明結垢物中以CasO。為主。4．2．2結垢物形成的原因分析產生Ca,SO。垢層的主要原因在于Ca,SO。的“微溶”特性，它是介于“易溶”和“難溶”之間的一種物質(30℃時在100 g水中的溶解度為0．249 g)。在沉淀池里雖然過濾掉了大部分的生石膏(CaSO。·2H：0)沉淀，但是母液中的CaSO。含量仍然飽和，按100 g水中CaSO。含量為0．25 g推算，溶液中的鈣離子質量濃度在0．74 g／L左右。在加入生石灰時，工藝條件控制鈣硫比>l(實際為1．05)，因Ca(OH)：也是微溶物質，故流出沉淀池的清液中Ca(OH)：含量也應該是飽和的。按Ca(OH)：30℃時在100g水中的溶解度為0．16 g推算，進入脫硫塔系統溶液中的鈣離子質量濃度又增加O．86 g／L左右(因同離子效應影響，實際增加值略有下降)，脫硫液中鈣離子總質量濃度為1．6 g／L左右。在脫硫塔中，脫硫液吸收SO：生成了Na：S0，，Na：SO，在煙氣中過剩O：的作用下又有新的SO；一產生，這使得脫硫液中的CaSO。濃度超過飽和溶解度而結晶出來。再生后的母液進人脫硫塔與高溫氣體接觸，液體溫度會升高到35℃以上，但溫度升高對CaSO。的溶解度影響不大。另一方面，在脫硫溶液與高溫氣體接觸時，還會因水分蒸發而使溶液濃縮，進一步導致CaSO。結晶析出。此外，煙氣中的粉塵起到了形成結晶所必須的“晶種”的作用，溶液在過飽和狀態下，粉塵可以加速結晶的過程。5避免脫硫系統結垢的途徑5．1加入純堿沉淀鈣離子，降低循環溶液中殘留的鈣離子濃度5．1．1原理向母液投入適量的純堿，使母液中鈣離子與碳酸根結合生成難溶的CaCO，沉淀，溶液中鈣離子濃度大大降低(30℃時，CaCO，的l球。，=一8．86，由此推算其溶度積K。，=l-38×10一，對應的鈣離子質量濃度僅為1．48×10。g／L)，這就大大地減少了生成Ca,SO。·2H：0(生石膏)結晶的可能性。改進后的脫硫方法仍然屬于“雙堿法”，只不過是用純堿替代燒堿。萬方數據第4期2010年7月中 氮肥M-Sized Nitrogenous Fertilizer ProgressNo．4Jul．2010低溫甲醇洗原始開車過程中的問題及處理訾文禮。王美麗。劉新波(河南開祥化工有限公司，河南義馬472300)[中圖分類號】TQ 223．12+1 [文獻標識碼]B [文章編號]1004—9932(20io)04-0030-03我公司甲醇裝置采用4．0 MPa Shell粉煤氣化制氣、耐硫低溫變換、3．4 MPa低溫甲醇洗脫硫脫碳、魯奇加壓合成工藝，生產規模為760 t／d。低溫甲醇洗系統從2008年6月原始試車至實現穩定運行，期間經歷了無數次改造，最終氣體成分達到設計指標?，F(xiàn)將原始開車中出現的問題及處理情況簡述如下。1工藝流程1．1 專體的吸牧[收稿日期]2009—12—16【作者簡介]訾文禮(1978一)，男，河南商丘人，2001年畢業于河南大學化學化工學院精細化工專業。5．1．2具體方法經分析，Na2C03的加入應在加入Ca(OH)：之后、沉降并過濾CaSO。·2H：0之前。根據實際的生產工藝流程，在沉降池加入Na：CO，最為適宜。可將Na：CO，制成一定濃度的水溶液后再加入系統，這樣可減輕操作人員的工作量。由于加入Na：CO，后生成的CaCO，沉淀物量不多，對脫硫塔系統影響不大，可以不考慮另設清除設備，CaCO，沉淀可以和CaSO。·2H：O一起過濾清除。Na：CO，的加量應能滿足沉淀溶液中鈣離子的需要，不過加入過量的Na：CO，對生產過程非但沒有害，反而還有益處，因?yàn)镹a：CO，與NaOH一樣具有脫除SO：的作用。5．1．3經濟性分析采用加入Na2CO，的方法來避免脫硫塔系統結垢，表面上看是增加了原料消耗和操作工序，但實際上在加入Na2CO，之后，可以少加或不加來自變換工號的變換氣經預冷分離后從甲醇洗滌塔Cl底部進入，在下塔與來自上塔的富CO：甲醇溶液逆流接觸，脫除H：S、COS等組分后進入C1上塔，與甲醇貧液逆流接觸，繼續對CO：進行脫除。從Cl塔頂出來的原料氣經冷卻器E1復熱后被送往合成氣壓縮工段。由貧甲醇泉P4送出的甲醇貧液經甲醇貧液水冷器E18、II E9和ⅣE8冷至一54．79℃后，從C1頂入塔。吸收CO：后的甲醇溶液由于溶解熱的釋放溫度升高，經2次引出冷卻后返回塔內吸收C02組分。1．2溶液的減壓再生Cl上塔底部的富CO：甲醇液，一部分進入NaOH，這在很大程度上抵消了添加Na：CO，所增加的脫硫費用，即便是脫硫費用稍有增加，但是系統不結垢了，能夠長周期平穩運行，這在經濟上來說也是很合算的。5．2其他輔助措施(1)將溶液系統鈣硫比降低一些，盡可能使鈣硫比等于l。盡管這樣對生石灰的利用率不利，但是可以降低溶液中鈣離子濃度，對減輕系統結垢有利。(2)連續排放部分母液，并補加等體積清水，維持系統正常的運轉。這樣可以避免系統中的Na2S04、Na2S03、Na2C03等物質的積累，防止這些鹽類過飽和而產生新的結晶。不過這樣做要注意及時補充鈉堿(純堿或燒堿)，以免影響脫硫效果。(3)加強煙氣除塵，加強沉降池和石灰漿投放操作管理，盡可能減少溶液系統中的固體雜質含量。這也是減輕和避免脫硫系統結垢必不可少的方法。萬方數據
