電梯制動的失效模式分析和故障預防

文檔作者：鄭胥俠文檔來源：江蘇省特種設備安全監督檢驗研究院無錫分院		點 擊數：	更新時間： 2025年10月03日
下載地址：點擊這里	文件大?。?926.28 KB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

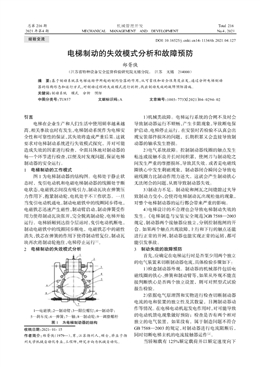

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：926.28 KB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：基于PLC控制的燃煤鍋爐自動化改造

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

引言
電梯在企業生產和人們生活中使用頻率越來越
高，相關事故也時有發生，電梯制動系統作為電梯安
全性和可靠性的保證，其失效將造成嚴重后果。這就
要求對電梯制動系統進行失效模式探究，并對可能
造成失效的因素進行檢查，全面具體地對制動器的
每一個環節進行檢查，以便及時發現問題，保證電梯
制動器的安全運行。
1 電梯制動的工作模式
圖1 為電梯制動器的結構圖。電梯處于靜止?fàn)?
態時，曳引電動機和電磁電梯制動器的線圈處于斷
電狀態，電磁鐵芯間沒有吸引力，制動瓦塊在彈簧壓
力作用下，抱緊制動輪，電機處于不工作狀態。一旦
當曳引電動機通電，制動電磁鐵中的線圈同步得電，
電磁鐵芯迅速產生磁性，制動臂啟動，制動彈簧受作
用力使得制動瓦塊張開，完全脫離制動輪，電梯開始
運行。電梯轎廂到達指令層站時，曳引電動機斷電，
制動電磁鐵中的線圈同步斷電，電磁鐵芯中的磁性
消失，鐵芯在彈簧的作用下使得制動臂復位，制動瓦
塊再次將制動輪抱住，電梯停止運行[1]。
2 電梯制動的失效模式分析
1）機械類故障。電梯運行系統的合閘不及時會
導致制動器運行不順暢，產生卡阻現象，導致斷電保
護啟動，電梯停止運行。在安裝時若檢驗不認真會出
現安裝部件損壞的問題，長期積累又會直接導致制
動器的軸承發生磨損。
2）電氣系統故障。控制制動器線圈的觸點發生
粘連或接觸不良并長時間積累，使閘刀與制動輪之
間發生嚴重的摩擦損壞，導致其失效。或者是電磁線
圈鐵心中發生剩磁現象，制動器閉合瞬間會導致電
磁線圈力比制動作用力還大，這就會產生制動鐵心
無法閉合的問題，從而導致制動器失效。
3）制動力不足。制動輪和閘瓦之間縫隙過大導
致制動力變小，會使得電梯制動瓦出現松弛的現象，
對整個電梯制動器的運行都會帶來嚴重的影響。
4）電梯設計的不合理也會導致電梯制動失效的
發生。《電梯制造與安裝安全規范》GB 7588—2003
規定，制動器兩個接觸器應獨立，分別控制抱閘的開
合。如果兩個觸點出現故障，上行和下行的觸點還能
進行正常的開閘，制動器也能實現正常的運轉，都可
能引發事故。
3 制動失效的故障預防
首先，應確定在電梯運行時是否至少用兩個獨立
的電氣裝置來切斷制動器電流，具體檢驗步驟如下：
1）檢查制動器外觀。制動器的機械部件包括電
磁線圈的鐵心、彈簧和制動臂等，如果從外觀不能直
接判斷鐵心是否兩個獨立設置，則可對照型式試驗
報告檢驗。
2）依據電氣原理圖和實物進行檢查切斷制動器
電流的電和裝置的獨立性及其數量，目測制動器動
作等情況。在電梯電動機起發電作用時，對可能導致
的電動機饋電現象做好預防；檢查是否有兩個相對
獨立的電氣裝置，如果沒有，屬于制造問題不符合
GB 7588—2003 的規定，對制動器進行電流阻斷后，
同時切斷電梯主機的電流接觸器運作[2]。
當轎廂載有125%額定載荷并以額定速度向下
電梯制動的失效模式分析和故障預防
鄭胥俠
（江蘇省特種設備安全監督檢驗研究院無錫分院， 江蘇無錫214000）
摘要：基于制動系統在電梯運轉中所起的制約墜落的作用，從可靠性和安全性角度出發，通過分析電梯制動
器的結構形態和運行方式，對制動過程的失效模式進行剖析，找出制動失效的故障預防措施。
關鍵詞：制動系統模式分析預防
中圖分類號：TU857 文獻標識碼：A 文章編號：1003-773X（2021）04-0294-02
收稿日期：2021-01-15
作者簡介：鄭胥俠（1979—），男，江蘇揚州人，碩士，畢業于揚
州大學機械自動化專業，工程師，研究方向?yàn)闄C(jī)械自動化。
DOI:10.16525/j.cnki.cn14-1134/th.2021.04.127
總第216 期
2021 年第4 期
機械管理開發
MECHANICAL MANAGEMENT AND DEVELOPMENT
Total 216
No.4，2021
1—電磁鐵；2—制動臂；3—限位螺釘；4—制動帶；
5—?jiǎng)x車皮；6—彈簧；7—軸；8—制動輪；9—調整螺桿
圖1 為電梯制動器的結構
1
2
3
4
5
6
7
8
9
經驗交流
2021 年第4 期
運行時，操作制動器應能使曳引機停止運轉。在上述
情況下，轎廂的減速度不應超過安全鉗動作或轎廂
撞擊緩沖器所產生的減速度。所有參與向制動輪或
盤施加制動力的制動器機械部件應分兩組裝設。如
果一組部件不起作用，應仍有足夠的制動力使載有
額定載荷以額定速度下行的轎廂減速下行。
其次，對電梯制動器的故障預防，單位作為責任
主體，要嚴格按照規定對制動器進行定期檢驗，對相
關作業人員加強技術能力的培訓，制定維保制度；維
保單位在日常維保中嚴格監控相關零部件的耗損情
況，對于有問題的零部件及時維修和更換，軸瓦制動
的間隙過大及時調整[3]。
電梯安全使用的重點在于平時的維護保養，制
動器是電梯安全使用的保護屏障。制動器的結構形
態處于不斷優化的過程，制動系統會出現新的問題，
只有認真研究故障發生的原因，及時解決問題，電梯
的安全運行才能有保障。
參考文獻
[1] 梁驍，李博，黃文和.電梯制動器機械卡阻的原因分析及預防措
施[J].中國電梯，2016，27（21）：71-72.
[2] 黃昌晗.論電梯制動失效原因及檢驗對策[J].科技創新與應用，
2016（3）：128.
[3] 王新杰.基于風險的特種設備分類方法研究[D].北京：中國地質
大學，2015.
（編輯：賈娟）
Failure Mode Analysis and Fault Prevention of Elevator Brake
Zheng Xuxia
（Wuxi Branch of Jiangsu Special Equipment Safety Supervision and Inspection Research
Institute, Wuxi Jiangsu 214000）
Abstract: Based on the function of braking system in elevator operation, from the point of view of reliability and safety,
the failure mode of braking process is analyzed by analyzing the structure and operation mode of elevator brake to find
out the prevention measures of the brake failure.
Key words: braking system; mode; analysis; prevention
幫板的位移及傾角與實際通過位移傳感器與傾角傳
感器所得參數之間的誤差如下：平均位移誤差為
0.051 m，平均傾角誤差為1.3°。
4 結語
智能化綜采采煤機滾筒截割干涉監測系統對截
割滾筒與護幫板的實時位置進行監測，可實時、直觀
地獲取二者的相對位置關系。該監測系統通過高清
防爆攝像頭和圖像增強算法實時掌握護幫板的位置
和姿態，結合采煤機的實時位置綜合判斷是否會在
后續開采中發生干涉問題。
參考文獻
[1] 劉春生，荊凱，楊秋.采煤機滾筒截割記憶程控的灰關聯度計算
新方法[J].煤炭學報，2006，31（5）：666-669.
[2] 楊麗華，李曉豁.基于Pro/E 和ADAMS 的連續采煤機截割滾筒
的運動仿真[J].遼寧工程技術大學學報（自然科學版），2007
（6）：210-212.
[3] 趙麗娟，趙名揚.相似理論在采煤機螺旋滾筒結構設計中的應
用[J].機械科學與技術，2018（1）：31-34.
[4] 劉俊利，趙豪杰，李長有.基于采煤機滾筒截割振動特性的煤巖
識別方法[J].煤炭科學技術，2013，41（10）：93-95.
[5] 楊陽，鄒佳航，秦大同，等.采煤機高可靠性機電液短程截割傳
動系統[J].機械工程學報，2016，52（4）：111-119.
（編輯：王慧芳）
Function Design of Interference Monitoring System for Roller
Cutting in Intelligent Fully Mechanized Shearer
Feng Xing
（Tunlan Mine of Xishan Coal and Electricity Group, Gujiao Shanxi 030206）
Abstract: In order to avoid interference between shearer cutting drum and hydraulic support plate in actual
production, the structure and cooperative operation mechanism of intelligent fully mechanized mining equipment was
analyzed, the cutting drum interference monitoring system is designed based on high-definition camera and image
enhancement algorithm, and the accuracy and reliability of the monitoring system are verified.
Key words: shearer; hydraulic support; cutting drum; protective plate; interference monitoring
（上接第265頁）
鄭胥俠：電梯制動的失效模式分析和故障預防 ·295·
