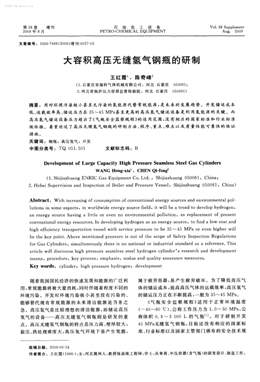

第38卷 增刊
2O09年8月
石油化工設備
PETRO—CHEM ICAL EQUIPMENT
Vol_38 Supplement
Aug． 2O09
文章編號：100O一7466(2OO9)增刊一0O27一O3
大容積高壓無縫氫氣鋼瓶的研制
王紅霞 ，陳奇峰
(1．石家莊安瑞科氣體機械有限公司，河北石家莊O5O061；
2．河北省鍋爐壓力容器監督檢驗院，河北石家莊o5oo61)
摘要：用對環境污染極小甚至無污染的氫能源代替常規能源，是未來的發展趨勢。開發儲運成本
低、運載效率高、儲運壓力在35～45 MPa甚至更高的高壓氫氣儲運設備是利用氫能源的關鍵。而
高壓氫氣儲運設備壓力超出了《氣瓶安全監察規程》的適用范圍，沒有相應的國家標準和行業標準
做依據。著重論述了高壓無縫氫氣鋼瓶的研制方法、程序、重點、難點以及質量性能可靠性的保證
措施。
關鍵詞：鋼瓶；高壓氫氣；開發
中圖分類號：TQ O51．5O1 文獻標志碼：B
DevelOpm ent 0f Large Capacity High Pressure Seam less Steel Gas Cylinders
wANG Hon xia ，cHEN Qi—fen
(1．Sh iazhuang ENR1C Gas Equipment Co．Ltd．，Shijiazhuang 050O61，China；
2．Hebei Supervision and Inspection of Bo訂er and Pressure Vessel， Shijiazhuang O5OO61，China)
Abstract： W ith increasing of consumption of conventional energy sources and environmental po1—
1utions in some aspects，in worldwide energy source field，it w訂1 be a trend to develop hydrogen，
an energy source having a little or even no environmental pol1ution， as replacement of present
conventional energy resources．In deve1oping hydrogen as an energy source，to find a low cost and
high efficiency transportation vessel with service pressure to be 35～ 45 M Pa or eVen higher wil1
be the key point．Above mentioned pressure is out of the scope 0f Safety Inspection Regulations
for Gas CyIinders，simultaneously there is no national or industrial standard as a reference．This
article will discourse high pressure seam1ess stee1 hydrogen cylinder’s research and deVel0pment
means， procedure， key process， emphasis， nodus and quality assurance measures．
Key w0rds： cylinder； high pressure hydrogen； development
隨著我國國民經濟的快速發展和能源的廣泛利
用，常規能源將被大量消耗，同時伴隨著程度不同的
環境污染。開發對環境污染極小甚至沒有污染的、
能夠替代現有常規能源的未來清潔能源是當務之
急。高壓氫氣是比較理想的清潔能源，而儲運高壓
氫氣的設備— — 高壓無縫氫氣鋼瓶則是研發的重
點。高壓無縫氫氣鋼瓶的特點是壓力高、壁厚較大，
旋壓、熱處理難度大，高壓氫氣環境下易產生氫脆，
屬于疲勞容器，易產生疲勞破壞。為了降低高壓氣
體的儲運成本，提高高壓氣體的運載效率，高壓氫氣
的儲運壓力正在不斷提高，一般為35～45 MPa。
《氣瓶安全監察規程》適用于正常環境溫度
(一40～60℃)、公稱工作壓力為1．O～3O MPa、公
稱體積0．4～ 3 O0O L的氣瓶口]。對于研制開發
45 MPa無縫氫氣鋼瓶，目前還沒有相應的國家標
準、行業標準以及國家主管部門頒布的安全技術規
收稿日期：2。09一O5—18
作者簡介：王紅霞(1966一)，女，河北冀州人，教授級高級工程師，學士，從事高、中壓容器(含氣瓶)的研發設計、制造工作。
學兔兔 www.xuetutu.com
· 28 · 石油化工設備 2[)(]9年第38卷
范作為依據。
文獻[1]第4條規定，氣瓶產品應符合相應國家
標準的規定。標準中應包括產品型式試驗的內容和
要求。暫時沒有國家標準的產品，制造企業采用或
參照國際標準或國外先進標準制訂企業標準。企業
標準需經全國氣瓶標準化技術委員會評審備案。第
5條則規定，研制、開發氣瓶及其附件新產品，應在
試驗研究并取得成果的基礎上進行產品試制。試制
品應符合產品標準要求，并按文獻[1]附件3《氣瓶
型式試驗技術評定的內容和要求》，由國家質檢總局
特種設備局授權的單位組織專家進行技術評定，經
型式試驗、技術評定合格的氣瓶方可批量制造。
鑒于上述要求，在試驗、研究和實踐的基礎上，
石家莊安瑞科氣體機械有限公司對3O MPa以上的
高壓無縫氫氣鋼瓶按以下程序進行了研制，制定了
滿足45 MPa氫氣鋼瓶研制開發的企業標準：① 產
品標準的起草、評審和備案。②產品設計、計算及產
品圖樣的審批和備案，設計圖樣報請大連市鍋爐壓
力容器檢驗所審批、備案。③ 鋼瓶材料的研究。④
鋼瓶瓶體材料和端塞材料的氫脆試驗。⑤產品工藝
試驗、制造工藝的制定及產品試制。關鍵是旋壓工
藝和熱處理工藝的試驗和制定。⑥ 產品的型式試
驗，包括產品的外觀和各項力學性能檢驗、疲勞試驗
及爆破試驗等。⑦產品的技術評定。
l 產品標準起草
在全面研究現有標準、文獻[1]、DOT 49CFR
§178．35《規范氣瓶的通用要求》、DOT 49CFR
§178．37《3AA 和3AAX無縫鋼瓶規范》及ISO
11120《氣瓶一水容積150L～3 O00 L的可重復使用
的無縫鋼制氣瓶的設計、結構和試驗》的基礎
上_2 ]，結合多年研發生產大體積鋼質無縫氣瓶的
經驗和積累的數據，根據45 MPa氫氣瓶的特點、研
發難點、易出現的問題及需要要著重解決的問題，起
草了適合該產品特點的、滿足產品性能和質量要求
驗收的依據。該產品標準需經全國氣瓶標準化技術
委員會評審并備案。
與文獻[1]適用范圍內的無縫氣瓶標準相比，該
產品標準的主要特點和區別是：① 該產品標準的壓
力適用范圍為大于30 MPa且小于等于45 MPa。
②增加了鋼瓶瓶體材料和端塞材料進行氫脆試驗的
要求。③ 增加了按JB 4732—1995《鋼制壓力容
器—— 分析設計標準》的要求對鋼瓶進行疲勞設計
的要求 ]。④鋼瓶按相關標準的要求進行未爆先漏
(LBB)的設計計算。⑤ 金相試樣和沖擊試樣應靠近
試驗環的內壁切取。
2 產品設計及圖樣要求
根據已經報批和備案的產品標準，結合產品特
點，對產品進行圖樣設計并進行強度計算和疲勞分
析設計，以滿足產品性能要求。同時，應進行鋼瓶未
爆先漏的設計計算，以確保鋼瓶在任何情況下都不
會發生爆炸危險。
無縫氫氣瓶的產品圖樣設計應包括設計壓力、
設計溫度、鋼瓶體積、鋼瓶長度、鋼瓶直徑和壁厚，特
別是鋼瓶瓶肩、過度段及端部成型尺寸和要求、瓶端
螺紋形式和尺寸等都應有明確的要求，而且應確保
工藝上能夠?qū)崿F(xiàn)。產品圖樣上應對鋼瓶使用的材料
牌號、材料化學成分、材料調質熱處理后的力學性能
要求做出明確規定，還應對鋼瓶的熱處理方式，無損
檢測方法、比例和合格指標，水壓試驗方法和試驗壓
力，內外壁處理方式、合格標準和級別以及鋼瓶熱處
理后的硬度指標做出規定。
3 鋼瓶材料研制
鋼瓶在高壓氫氣環境使用，材料易產生氫脆，所
以對氫氣鋼瓶的材料有特殊要求。應控制材料的含
碳量和硫、磷質量分?jǐn)?shù)，含碳量高易產生致脆敏感
性，硫、磷質量分?jǐn)?shù)高易產生氫脆。此外，還應保證
適量的si、Mn、Cr、Mo質量分?jǐn)?shù)。盛裝氫氣的無縫
的產品企業標準，作為氫氣鋼瓶設計、試制、檢驗和 鋼瓶材料4130x、3OcrMoE的化學成分見表1。
表l 盛裝氫氣的無縫鋼瓶材料化學成分
4 氫脆試驗
壓縮氫氣和一些含氫的氣體可以使金屬材料特
別是鋼材產生脆變。這種脆化影響導致了氫氣瓶失
效。高壓氫氣環境下鋼瓶的氫致開裂形式有多種，
如硫化物應力開裂(SSC)、氫致開裂(HIC)、應力導
向氫致開裂(SOHIC)和氫加速開裂(HAC)等。
高壓無縫氫氣鋼瓶研制的關鍵是鋼的氫脆研
學兔兔 www.xuetutu.com
增刊 王紅霞，等：大容積高壓無縫氫氣鋼瓶的研制
究。目前世界同行業對于高壓氫氣鋼瓶氫脆試驗的
研究均是依據1977年之前國外的試驗結果，其試驗
條件中給出的氫氣壓力為19．6 MPa。目前還沒有
檢索到在氫氣壓力45 MPa及以上條件下進行鋼氫
脆試驗的資料。為了取得材料在各種環境條件下的
氫脆試驗數據，為高壓氫氣瓶的研究創造條件，對無
縫氫氣瓶用鋼氫損傷敏感性進行了試驗評價。
4．1 試驗依據及內容
45 MPa氫氣鋼瓶的瓶體材料和螺塞材料均應
按ISO lll14—4：2O05(E)《移動氣瓶—— 氣瓶和瓶
閥材料與盛裝氣體的相容性—— 第4部分：選擇抗
氫脆金屬材料的試驗方法》的要求進行氫脆試驗[6]，
也可按照GB／T 1597O．5—1998《金屬和合金的腐
蝕應力腐蝕試驗第5部分：C型環試樣的制備和應
用》、GB／T 1597O．6——1998《金屬和合金的腐蝕應
力腐蝕試驗第6部分：預裂紋試樣的制備和應用》
或IsO 7539：2O03《金屬和合金的腐蝕應力腐蝕試
驗》等標準的相關要求進行氫脆試驗_7 '9_，氫脆試
驗的結果應能滿足產品設計和安全使用要求。
采用文獻[6]中的測試方法C對多種規格、多
個強度級別的413OX鋼在9O℃ 、45 MPa氫氣環境
中可能產生的氫損傷進行測試。在外加載荷條件
下，進行含裂紋缺陷試樣的裂紋擴展速率估算、裂紋
擴展應力臨界應力值估算及斷口特征描述。
4．2 試驗方法及評價原理
用恒載荷或恒位移方法將預制疲勞裂紋試樣加
載到應力強度K。 為某一規定值。試樣在9O℃加
壓氫氣中加載保持一規定的時間，經過持續試驗時
間(最少1 OO0 h)后，檢查試樣以評定預制疲勞裂紋
是否擴展。如果試樣數據小于或等于規定的裂紋擴
展值，那么這種材料具有抗氣瓶氫脆的性能。
石家莊安瑞科氣體機械有限公司與中國特種設
備檢測研究院合作進行了鋼瓶抗氫脆開裂的試驗，
試驗結果表明4130x鋼在90℃ 、45 MPa氫氣環境
中具有良好的抗氫脆性能。
5 制造工藝
高壓氫氣鋼瓶壁厚較大，旋壓成型有一定的難
度。調質熱處理時如何保證鋼瓶瓶體的淬透性、鋼
瓶?jī)?nèi)外壁淬火的均勻性、鋼瓶材料淬火后為回火索
氏體以及熱處理后鋼瓶力學性能滿足設計要求是制
造的關鍵。
經過大量試驗和反復摸索，制定了可行的旋壓
工藝，主要包括鋼管加熱時間、始旋溫度、終旋溫度、
旋壓溫度控制、旋壓成型所需鋼管長度、旋壓成型形
狀和尺寸、旋壓增厚情況及旋輪的直徑大小等。
進行大量的熱處理工藝試驗后制定了熱處理工
藝，包括淬火工藝參數的制定、淬火介質的選用和淬
火介質濃度的配比等。淬火液的淬透性與鋼材的化
學成分、含碳量的高低，各種微量元素的含量、鋼材
的厚度、鋼材的軋制質量等均有很大關系。
6 型式試驗和技術評定
高壓氫氣鋼瓶試制完畢后，應按照《氣瓶安全監
察規定》和文獻[1]的要求進行各項型式試驗。型式
試驗內容至少包括原材料的進廠檢驗和復驗，鋼瓶
尺寸和外觀檢驗，鋼瓶的無損檢測，鋼瓶調質熱處理
后的力學性能、沖擊韌性、硬度檢驗，鋼瓶壓力試驗、
致密性試驗、疲勞試驗和爆破試驗等。型式試驗結
果應滿足標準、設計圖樣和工藝文件的要求，確保產
品的設計安全和使用安全。
根據文獻[1]第5條規定，開發研制氣瓶新產
品，應按照《氣瓶型式試驗技術評定的內容和要求》，
由國家質檢總局特種設備安全監察局授權的單位組
織專家進行技術評定。
對已取得無縫鋼質氣瓶制造資格的企業，經型
式試驗、技術評定合格的氣瓶，可進行批量生產。
7 結語
文中介紹的35～45 MPa及以上壓力的大體積
高壓鋼質儲氫氣瓶研發情況，為氫能源利用所必須
的儲運設備的研制奠定了基礎，具有重要意義。
參考文獻：
[1] 質技監局鍋發[20OO]25O號，氣瓶安全監察規程[S]．
[2] D0T 49cFR§178．35，規范氣瓶的通用要求[s]．
[3] DoT 49cFR§178．37，3AA和3AAx無縫鋼瓶規范[s]．
[4] Is0 n12O，氣瓶——水容積l5O L～3 OOO L的可重復使用的
無縫鋼制氣瓶的設計、結構和試驗[s]．
[5] JB 4732 1995，鋼制壓力容器—— 分析設計標準[s]．
[6] Iso l1114—4：2oo5(E)，移動氣瓶— — 氣瓶和瓶閥材料與盛
裝氣體的相容性—— 第4部分：選擇抗氫脆金屬材料的試驗方
法[S]．
[7] GB／T 1597O．5—1998，金屬和合金的腐蝕．應力腐蝕試驗．第
5部分：c型環試樣的制備和應用[S]．
[8] GB／T 1597O．6—1998，金屬和合金的腐蝕．應力腐蝕試驗．第
6部分：預裂紋試樣的制備和應用[s]．
[9] IsO 7539：2∞ 3，金屬和合金的腐蝕應力腐蝕試驗[s]．
