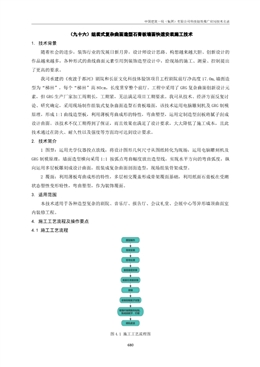

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
680
（九十六）組裝式復雜曲面造型石膏板墻面快速安裝施工技術
1. 技術背景
隨著社會的進步，裝飾行業的發展日新月異，設計師設計思路、構想越來越大膽、創新設計的
作品越來越多，各種形式的曲線曲面元素引用到裝飾造型設計中，給現場的施工、測量、控制提出
了更高的要求。
我司承建的《夜渡于都河》劇院和長征文化科技體驗館項目工程劇院前廳凈高度17.0m,墻面造
型為“梯田”，每個“梯田”高80cm，長度貫穿整個前廳。工程中采用了GRG 復雜曲面創新設計元
素，但GRG 生產廠家加工周期長，工期緊，無法滿足項目工期要求。我司從技術、經濟方面反復討
論、研究確定，采用現場制作組裝式復雜曲面造型石膏板墻面，該技術運用電腦雕刻機及GRG 制模
原理，形成1:1 曲線造型板，利用薄板彎曲成形的特性，彎曲塑型，運用定制造型刮板將膩?zhàn)庸纬?
設計曲面。該技術不僅工期得到了保證，而且效果也滿足了設計要求，大大降低了施工成本，且此
技術通過在防火、耐久性以及強度等方面均可達到設計要求。
2. 技術簡介
1 圖型：運用光學儀器投點放線，將設計圖形幾何尺寸從圖紙轉化為現場，運用電腦雕刻機及
GRG 制模原理，墻面造型橫向采用1:1 按弧點彎曲幅度放出造型線，實現水平方向的彎曲弧度，縱
向運用多層板雕刻成設計曲面，組裝成復雜曲面剖面造型，現場組裝骨架成型。
2 覆面：利用薄板彎曲成形的特性，多層相交覆蓋形成骨架覆面基礎，利用紙面石膏板在受潮
狀態塑性變形特性，彎曲塑型，作為裝飾覆面。
3. 適用范圍
本技術適用于各種造型復雜的劇院、音樂廳、報告廳、會議禮堂、會展中心等異形墻頂曲面室
內裝修工程。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
681
4.2 施工操作要點
4.2.1 圖形制作
1 根據設計意圖，運用曲線（剖面）的運動（移動）形成曲面的原理。結合現場實際測量數據，
利用CAD 繪圖，精確繪制曲面圖、剖面圖并標注坐標。
2 將設計圖紙轉化為現場，1:1 按弧點彎曲幅度放出弧度線形造型板，采用18mm 厚多層板切割
成橫向曲弧，實現橫向的彎曲弧度，按照圖紙計算上下各道橫向彎曲造型弧形板，并進行上下編號；
縱向骨架運用數控雕刻機加工出剖面造型骨架，現場放樣單組墻面復雜曲面造型，批量制作單組墻
面復雜曲面造型，縱向單元式曲面骨架與后置墻體結構采用40*60 木方連接，組裝成復雜曲面弧型
造型骨架。（見圖5.2.1）
圖4.2.1 復雜曲面造型剖面圖
1-石膏板白色乳膠漆：2-18 厚木工板：3-暗藏LED 貼片燈帶：4-九厘板基層：5-燈光片：6-40*60 木方：7-細木工
板基層60mm 高黑色啞光不銹鋼踢腳線：8-工藝地毯：9-水泥砂漿找平層
4.2.2 骨架造型安裝
1 根據深化排版圖在墻面上標注墻板裝飾標高線，確定縱向骨架造型間距。
2 確定墻體與造型墻面水平及水平弧形的控制線，并留出三夾板3 層和9.5mm 厚紙面石膏板的
安裝尺寸。骨架40*60 木方與曲面單元骨架連接，橫向弧形龍骨上下間距不宜大于400mm，縱向單
片龍骨間距為300mm，與橫向弧形龍骨按水平及垂直度進行連接、固定。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
682
圖4.2.2 骨架造型安裝
4.2.3 弧曲面處理
1 在彎曲部分依據設計彎曲度對兩頭骨架進行豎向加密，襯板進行垂直方向順紋寬為
60mm-100mm 厚為3mm 雙層條形三夾板固定在豎向加密龍骨上，面層紙面石膏板采用60mm 條形覆在
多層板上，使弧曲面造型順暢。
2 根據防火要求，所有木工板需刷防火涂料三遍，保證結構達到防火要求。
3 在內部骨架全部安裝校正合格后，按設計進行電路管線預埋、驗收合格。
4.2.4 曲面板基層安裝
1 采用三夾板分三層進行弧型曲面的基層封板。
2 封板的安裝順序是先下層后上層，從一頭向另一頭安裝，夾板紋路是順于水平方向安裝，白
乳膠馬釘固定，但頂頭彎曲弧度大的膠合板為垂直方向順紋路，便于好彎曲。
圖4.2.3 曲面板基層安裝
4.2.5 紙面石膏板安裝
1 采用9.5mm 厚紙面石膏板進行飾面覆面，提前1 小時對紙面石膏板正反兩面適當噴水，安裝
時采用美工刀單面劃破紙面，進行橫、縱向的紙面劃破口，保證紙面石膏板背面與基層夾板服帖。
2 采用專用自攻螺絲臨時固定，間距不應大于300mm，待干燥后補加自攻螺絲，間距不應大于
150mm，板邊緣10-16mm 為宜。每組板的固定應從板的下部開始向上依次固定,石膏板上口燈槽邊應
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
683
裁割整齊, 兩端造型曲面較大時, 采用小塊條形豎向拼接方法背面刷膠正面槍釘固定于多層夾板
上。
圖4.2.5 紙面石膏板安裝圖
紙面石膏板的接縫：一般應為5-8mm 縫，墻端部的紙面石膏板與周圍的墻或柱應留有3-5mm 的
槽口。
4.2.6 接縫
1 紙面石膏板接縫處采用專用嵌縫石膏進行批嵌，嵌縫前清除浮灰，填實刮平。
2 粘貼拉結帶：嵌縫膩?zhàn)痈晒毯笳迟N紙質縫帶。
4.2.7 定制專用刮板將膩?zhàn)佣ㄐ?
根據深化圖紙尺寸及弧度，采用雙層9mm 膠合板中間卡槽夾3mm 厚鋁合金板定做刮板。
圖4.2.7 制作鋁合金專用刮板圖
4.2.8 貼增強玻纖網格布、批膩?zhàn)?、打?
1 滿批石膏膩?zhàn)?，并滿貼10*10*1.5 增強玻纖網格布。
2 批嵌石膏粉刷膩?zhàn)樱⒁庹{(diào)整低凹處并控制厚度，一般15-20mm, 采用定做刮板刮批形成設
計曲面造型。
3 采用薄鋼刮片批第一遍成品專用膩?zhàn)?第二遍收光找補砂紙打磨。采用海綿砂紙架夾240#水
砂紙打磨, 打磨時應水平方向先粗打磨，然后用360#水砂紙水平、垂直方向交替精磨，并輔以燈光
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
684
側光打磨成型并清除表面灰塵。
4.2.9 乳膠漆噴涂
1 噴涂前要做好品保護工作。
2 清理造型表面浮灰。
3 采用無氣噴涂機進行乳膠漆的噴涂，噴涂時應注意造型的邊緣及側面、燈槽內先噴涂，大面
積后噴涂。
5. 材料與設備
5.1 主要材料
主要材料包括：3 ㎜厚柳安膠合板、9.5 ㎜厚紙面石膏板、18 ㎜厚優等夾板、40*60 烘干木方、
粉刷石膏膩?zhàn)?、乳膠漆、防火涂料等。
5.2 機具設備
主要機具設備：曲線鋸、圓盤鋸、電動自攻鉆、手電鉆、射釘槍、馬釘槍、空壓機、氣泵、小
型攪拌機、自制刮板模具、刮刀、水平儀、靠尺等。
6. 效益計算分析
以《夜渡于都河》劇院和長征文化科技體驗館項目劇院GRG 曲面造型裝飾為例，就傳統GRG 多
曲面裝飾施工技術及組裝式復雜曲面造型石膏板墻面快速安裝施工技術進行經濟效益分析（采用新
技術工藝類- 降低單位成本類，07），如下表所示：
表6.1 經濟效益分析表
序號施工技術工程量（㎡） 綜合單價（元/㎡） 總價（萬元） 效益差額（萬元）
1
傳統GRG多曲面
裝飾施工技術
1500
1700 255
90
2
復雜曲面造型石
膏板墻面快速安
裝施工技術
1100 165
7. 應用實例
7.1 《夜渡于都河》劇院和長征文化科技體驗館項目工程
《夜渡于都河》劇院和長征文化科技體驗館項目工程總承包，位于江西省贛州市于都縣，總建
筑面積54553.06 平方米，工程造價77400 萬元。工程于2020 年12 月28 日開工至2022 年7 月1 日
竣工，項目前廳凈高13m，應江西地方“梯田”特點，墻面及頂面全部為曲面梯田造型，每塊造型
高度約80cm，跨度最長達43m。工程中采用了“組裝式復雜曲面造型石膏板墻面快速安裝施工工法”，
不但保證了工程質量，而且大大降低了施工成本，工程實施完全達到了預期效果。按照規范要求，
對室內物理、聲像性能檢測，結果達到設計要求，整體外觀質量好，并得到了建設單位的一致好評。
7.2 技術應用照片
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
685
圖1、骨架造型安裝圖圖2、曲面板基層安裝圖
圖3、紙面石膏板安裝圖圖4、接縫做法圖
圖5、制作鋁合金專用刮板圖圖6、鋁合金專用刮板批刮膩?zhàn)訄D
圖7、墻面曲面造型噴涂乳膠漆效果圖圖8、墻面曲面造型效果圖1
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
686
圖9、墻面曲面造型效果圖2 圖10、墻面曲面造型效果圖3
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第五建筑有限公司
主要完成人高謙、郭勁松、王成才、劉明輝、焦道偉
技術咨詢聯系人高謙聯系電話15256080761
