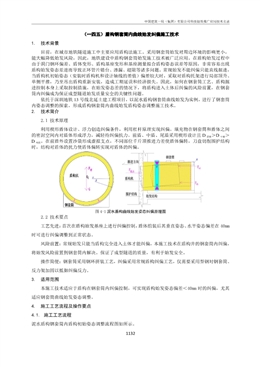

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1132
（一四五）盾構鋼套筒內曲線始發糾偏施工技術
1. 技術背景
目前，在城市地鐵隧道施工中主要應用盾構法施工。采用鋼套筒始發對周邊環境的影響更小，
能大幅降低始發風險，因此，地鐵建設中盾構鋼套筒始發施工技術被廣泛應用。在盾構始發過程中
由于洞門鋼環偏差、盾體變形、盾構基座變形和基座測量擬合盾構姿態誤差等原因，非常容易出現
盾構始發姿態差進而導致正環管片錯臺、滲漏、超限等諸多問題。常規始發不能糾偏只能直線掘進，
當盾構機初始姿態（安裝時盾構機和設計軸線的差值）偏差較大時，采取對盾構托架進行局部頂升、
單側平推，乃至吊出盾構重新安裝，造成工期延誤和經濟損失。因此，如何在鋼套筒工藝、盾構掘
進控制本身上采取控制措施，在始發姿態差的情況下，將盾構進入土體后糾偏的風險前置，在鋼套
筒內糾偏成為保證成型隧道始發質量安全的關鍵性問題。
依托于深圳地鐵13 號線北延土建工程項目，以泥水盾構鋼套筒曲線始發為實例，進行了鋼套筒
內姿態調整的探索，形成盾構鋼套筒內曲線始發盾構姿態調整施工技術。
2. 技術簡介
2.1 技術原理
利用楔形盾體設計、浮力創造糾偏條件，利用杠桿原理實現糾偏。填充物在鋼套筒和盾體之間
的密封空間內對盾體形成浮力，減輕待糾偏抗力。前盾、中盾、尾盾采用楔形設計且D 前盾＞D 中盾＞
D 尾盾。在前盾外設置沙袋形成虛擬支點，不同部位千斤頂推進力差使盾體偏轉，刀盤切削圍護結構
時，結構對盾體的抗力使盾體偏轉實現對盾體的糾偏。
圖4-1 泥水盾構曲線始發姿態糾偏原理圖
2.2 技術要點
工藝先進：首次在盾構始發基座上進行糾偏控制，盾體組裝后其垂直姿態、水平姿態偏差在40mm
時可進行糾偏調整到正常狀態。
風險前置：常規始發只能當盾構完全進入土體才能糾偏，本施工技術在盾構井的鋼套筒內糾偏，
將始發風險前置到鋼套筒內解決。保證了成型隧道的質量，有利于始發安全。
操作簡便：鋼套筒采用鋼環拼裝工藝，糾偏采用常規盾構糾偏工藝，僅需要采用型鋼對鋼套筒、
反力架加固以抵御糾偏反力。
3. 適用范圍
本施工技術適應于盾構在鋼套筒內糾偏控制，可實現盾構始發姿態偏差＜40mm 時的糾偏，尤其
適應鋼套筒曲線始發姿態調整。
4. 施工工藝流程及操作要點
4.1. 施工工藝流程
泥水盾構鋼套筒內盾構初始姿態調整流程圖如所示。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1133
圖4.1-1 泥水盾構鋼套筒曲線始發盾構姿態調整流程圖
4.2. 施工操作要點
4.2.1. 盾構初始姿態設定
根據擬始發軸線，按照盾構從始發到完全進入土體前均采用直線掘進（L 略大于盾體長度，一
般取10m），當盾體完全進入土體時切口姿態為0mm，且擬掘進的曲線偏差d3max≤±50mm。設定盾
構始發鋼套筒基座的坐標使盾構機切口姿態（切口中心與隧道中線偏差）為d2，盾尾鉸接姿態（盾
尾中心與隧道中線偏差）為d1。如下圖所示。
圖4.2.1-1 曲線始發軸線設計圖
4.2.2. 基座加固、盾構下井
根據擬始發軸線盾尾中心O1 和切口中心O2 坐標反算支座坐標，現場測量放線，調整并加固鋼
套筒，調整、焊接加固支座軌道，中盾、前盾、刀盤和盾尾依次吊裝下井并組裝。盾構組裝完成后
吊裝鋼套筒上半部分，擰緊鋼套筒連接螺栓，使鋼套筒形成密閉的整體。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1134
圖4.2.2-1 盾構基座與盾構吊裝
4.2.3. 人工復核盾構姿態
測量中盾上的特征點，根據盾構參數，計算盾構姿態。對比與擬始發姿態差別，重新評估始發
軸線。若L’≥L，且d3max≤±50mm，正常始發。當L’小于L，或d3max≥±50mm 時，在可調整偏差
（Δd1’-d2’-Δd1-d2≤30mm）范圍內且趨向一致時，則無需返工或停工調整。
圖4.2.3-1 人工復核盾構姿態后的實測始發軸線
4.2.4. 調整反力架
調整反力架，使鋼套筒基準環朝著糾偏方向扭轉一定角度，使扭轉的角度：β=L 盾體長度×α/D 管
片直徑。定位后對反力架底部焊接固定，安裝反力架上半部分，并安裝支撐。
圖4.2.4-1 調整反力架方向示意圖
4.2.5. 鋼套筒內填砂
拼裝2 環負環管片，使管片和鋼套筒基準環貼緊，打開頂部端蓋，向頭部端蓋內填碼3 圈沙袋，
碼放位置距離刀盤頭部約1.2m。打開中部、尾部端蓋填充滿中粗砂。向盾尾注入油脂使管片、盾構、
鋼套筒內形成密封空間。通過氣墊倉向鋼套筒內加氣進行密閉性試驗，鋼套筒密閉性試驗達到設定
壓力并穩定24h 后卸壓。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1135
圖4.2.5-1 鋼套筒內加壓試驗、填充砂示意圖
4.2.6. 增設支撐
在鋼套筒三處接口位置，設置雙拼型鋼支撐，型鋼支撐一端支撐在盾構始發井結構的預埋鋼板
上，一端頭垂直支撐在鋼套筒上。
圖4.2.6-1 增設支撐示意圖
4.2.7. 注入泥漿
通過造漿系統使泥漿的粘度、比重等符合設定要求，開啟泥水平衡盾構進漿泵，緩慢向鋼套筒
內添加泥漿，待泥漿滲滿整個盾體。再繼續逐步加壓到設定壓力，使設定壓力和掌子面水土壓力一
致。注入泥漿期間檢查鋼套筒與洞門鋼環接縫、鋼套筒各節段接縫、管片接縫、盾尾滲漏情況，及
時封堵。
圖4.2.7-1 泥漿注入示意圖
4.2.8. 掘進調整控制
操作盾構油缸，以向下糾偏為例，加大頂部千斤頂推進力Fai，減小底部千斤頂推進力Fdi，形成
壓力差ΔF，盾體前移的同時，沿著沙袋形成的虛擬支點轉動角度αi（實時偏航角）。當盾體轉動角
度αi＜α（設定偏航角）時，繼續頂進，切削圍護結構時，圍護結構混凝土的F 抗力形成對盾體的偏轉
分力，盾體在分組油缸推進力和圍護結構抗力作用下進一步轉動，直到偏轉角度達到設定的α，至此，
盾體實現鋼套筒內糾偏。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1136
圖4.2.8-1 掘進調整控制示意圖
4.2.9. 正常掘進
偏轉角度達到設定的α后，盾體達到預設的割線始發軸線姿態，見圖5.2.1-1。控制千斤頂壓力，
使Fai≈Fdi 即千斤頂壓力相同，這樣盾構機沿著設定的軸線直線掘進。直到盾體完全進入土體后再沿
著設計軸線掘進。
5. 材料與設備
表5-1 主要材料表
序號名稱規格/型號用途
1 鋼套筒Q235鋼
2 鋼套筒密封條、密封膠/ 鋼套筒密封
3 鋼軌50kg/m 盾構支座
4 管片及螺栓/ 負環拼裝
5 管片密封膠條三元乙丙橡膠管片解封密封
6 盾尾油脂DW-01 盾體與管片密封
7 鉸接密封油脂EP2 盾體接口密封
8 壓力表精度0.01MPa 保壓試驗
9 肥皂水/ 密封性能檢測
10 沙袋/ 形成封堵墻和虛擬支點
11 砂中粗砂穩定盾體
12 氧氣、乙炔/ 切割型鋼
13 型鋼H200 支撐加固
14 焊條502 固定鋼結構
15 反力架Q235鋼推進反力支座
16 膨潤土鈉基造泥漿
表5-2 機械設備表
序號名稱規格/型號用途
1 盾構機/ /
2 全站儀2″ 姿態測定
3 起重機25t 鋼套筒吊裝
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1137
序號名稱規格/型號用途
4 起重機360t 盾構吊裝
5 電焊機ZX7-160 焊接固定
6 空壓機10m³ 加壓測試
7 氣動扳手/ 鋼套筒緊固
8 千斤頂50t 反力架調整
9 注漿機/ 堵漏
10 調制漿系統設備/ 造泥漿
6. 效益計算分析
6.1.1建設單位經濟效益
以單臺6m 級盾構，隧道埋深12m 為例，對比化學漿液端頭加固和鋼套筒始發，單臺盾構始發
節約投資約92.3 萬元。
表6-1 單臺盾構（6m 級）始發方案投資估算對比表
序號項目及主要項目特征數量綜合單價合價(元)
1 化學漿加固方案1939020
1.1 地下連續墻600mm 素墻260m3 1977 514020
1.2 高壓旋噴水泥樁鉆孔7500m 46 345000
1.3 高壓旋噴水泥樁噴漿雙重管4500m 240 1080000
2 鋼套筒方案1016000
2.1 鋼套筒制安、拆除、運輸、存放等綜合考慮70t 13800 966000
2.2 鋼套筒內填充材料與拆除50m³ 1000 50000
3 兩方案對比=1-2 923030
6.1.2施工單位經濟效益
以單臺6m 級盾構，隧道埋深12m 為例，當始發盾構姿態超出預期20mm~30mm 且始發進入土
體后永久襯砌有超限風險時，需要進行糾偏，常規采用吊出盾體重新組裝糾偏。采用本施工技術在
鋼套筒內糾偏，則無須返工處理，對比兩種方法。鋼套筒內糾偏方法比常規糾偏方法節約成本約19
萬元。
表6-2 盾構始發（6m 級）糾偏方案成本對比表
序號項目及主要項目特征數量綜合單價合價(元)
1 吊出重新組裝206000
1.1 吊拆、吊裝1 臺·套150000 150000
1.2 鋼套筒重新調整安裝70t 800 56000
2 鋼套筒內糾偏16000
2.1 鋼套筒及反力架型鋼加固2t 8000 16000
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1138
3 兩方案對比=1-2 190000
7. 應用實例（典型照片）
圖7-1 按照初始姿態對支座放線圖7-2 盾構下井
圖7-3 人工復核盾構姿態圖7-4 調整反力架
圖7-5 鋼套筒內填砂圖7-6 增設支撐
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
1139
圖7-7 注入泥漿圖7-8 掘進調整控制（-4 環）
圖7-9 正常掘進控制（+3 環） 圖7-10 初始姿態-4 環偏差情況
圖7-11 鋼套筒內（-2 環）糾偏結果圖7-12 盾構完全進入土體（+3 環）姿態
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司華南區域公司
中國建筑一局（集團）有限公司
主要完成人曹太波
技術咨詢聯系人曹太波聯系電話15675184666
