2018年6月
收稿日期：2018—01—27
作者簡介：孫亮科（1987—），男，助理工程師，主要從事水利水電
工程設計工作。
DOI：10.3969/j.issn.1004-7328.2018.03.011

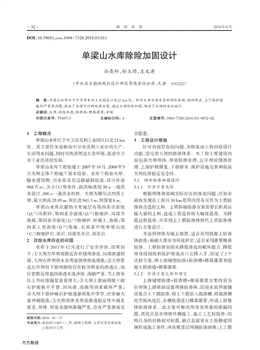

單梁山水庫除險加固設計
孫亮科，孫玉玥，左文濤
（中水北方勘測規劃設計研究有限責任公司，天津300222）
摘要：單梁山水庫位于中衛市美利工業園區以北23 km 處。針對大壩目前存在的壩體滲漏、繞壩滲流、上下游護坡
破壞嚴重等問題，提出了合理可行的處理方案，通過工程除險加固，保證了大壩的安全運行。
關鍵詞：大壩；除險加固；防滲墻；帷幕灌漿；護坡
中圖分類號：TV697.3 文獻標識碼：A 文章編號：1004-7328（2018）03-0032-02
1 工程概況
單梁山水庫位于中衛市美利工業園區以北23 km
處。其主要任務是解決中衛市美利工業區的生產、
生活用水問題，同時可改善周邊生態環境，促進中衛
市工業經濟的發展。
單梁山水庫工程始建于2007年10月，2008年5
月大壩主體工程施工基本結束。水庫工程由大壩、
輸水建筑物、引水渠及其過路涵洞組成，設計庫容
968萬m3，為?。?）型水庫，防洪標準按30 a一遇洪
水設計、300 a一遇洪水校核。大壩為碾壓式均質土
壩，最大壩高25.95 m，壩長度941.3 m，壩頂寬6 m。
單梁山水庫出露的主要地層有第四系全新統
（Q4eol）風積砂，第四系全新統（Q4dpl）粉細砂、局部含
角礫；第四系全新統（Q4apl）粉細砂、砂壤土、角礫；第
四系上更新統（Q3apl）角礫，石炭系中統單梁山組
（C2d）粉細砂巖、泥巖，局部夾頁巖、泥頁巖。
2 目前水庫存在的問題
水庫于2011年12月進行了安全評價，結果如
下：①大壩左岸壩肩附近存在繞壩滲流、局部滲透坍
塌，大壩右岸壩肩未見明顯繞壩滲流現象；②大壩靠
近左岸壩肩下游壩腳處存在較為明顯的滲透點，該
位置附近壩基因滲透水流沖蝕、淘刷嚴重，當上游水
位上升時滲漏量顯著增大；③大壩上游面壩坡干砌
石護坡極不平整，因風浪、凍融等因素破壞嚴重；
④大壩下游砂礫石護坡遇暴雨集中季節，經常被大
量沖刷脫落；⑤大壩壩體及壩基滲透穩定性不滿足
要求，壩體、壩基及繞壩滲漏嚴重，存在嚴重滲流安
全隱患。
3 工程設計措施
針對目前存在的問題，為恢復該工程的原設計
功能，應完善大壩的防滲體系。本工程主要建設內
容包括大壩壩體、壩基防滲處理，左岸壩肩繞滲處
理，上游護坡修復，下游排水、保護設施完善和提高
大壩抗滑穩定安全性。
3.1 壩體防滲加固設計
3.1.1 防滲方案選擇
根據壩體和基礎實際存在的滲流問題，經初步
調查發現在工程區30 km范圍內沒有可作為土質防
滲體合適的土料。土質斜墻防滲方案需要長距離運
輸大量的土料，造成工程造價的大幅度提高。為降
低過程造價，可采用土工膜防滲體替代土質防滲體
進行方案設計。
考慮到壩體為壤土填筑，適合采用混凝土防滲
體防滲；基礎大部分為風化砂巖，適合采用灌漿帷幕
防滲。工程防滲加固從降低滲流的破壞能力、降低
壩身浸潤線和保護滲流出口比降入手，擬定了2個
比較方案，即上游鋪塑防滲+防滲槽+帷幕灌漿和混
凝土防滲墻+帷幕灌漿。
3.1.2 防滲方案比較和確定
上游鋪塑防滲+防滲槽+帷幕灌漿方案內容為
在壩體上游坡面設置壩體防滲體，沿迎水面壩坡鋪
設復合土工膜防滲，將土工膜嵌入截滲槽，將截滲槽
挖至強風化層，在槽底部進行帷幕灌漿，形成上游整
體防滲體系。此方案可解決壩身及壩基的滲漏問
題，其優點是在壩體外側施工，施工工藝較簡單，結
構自身的價格相對較低，缺點是需要在上游修建圍
堰形成施工條件，河床覆蓋層圍堰防滲困難；土工膜
·32· 海 河 水 利
萬方數據
2018.No.3
防滲壽命較短，且在施工過程中容易產生破壞，圍堰
布置對取水口影響較大，施工控制困難。
混凝土防滲墻+帷幕灌漿方案內容為在壩軸線
設置塑性混凝土防滲墻，防滲墻深入強風化層，在混
凝土防滲墻下進行帷幕灌漿，帷幕灌漿深度深入相
對不透水層。該方案優點是在壩頂施工，不影響水
庫供水，施工工藝成熟，質量可靠，耐久性好；缺點是
工藝復雜，造價較高，對設備依賴性強，施工工期相
對緊張。
根據方案內容，經綜合比較，2 個方案具有以
下特點和差異：①從防滲體的耐久性來看，混凝土
防滲墻比上游土工膜防滲體耐久性好；②土工膜
防滲與岸邊繞滲的帷幕銜接困難，從對目前供水
的影響來看，土工膜方案影響較大；③混凝土防滲
墻對地基適應性較強，施工技術成熟，成墻質量保
證率較高，防滲性能和效果可靠；④上游土工膜防
滲體施工需要修筑圍堰形成基坑，由于圍堰擋水
較高，施工存在一定降水風險；⑤2 個方案投資
相差10%左右，造價相差不大，土工膜防滲體方案
略低。
綜合以上分析，同時考慮到水庫已經蓄水投入
運行，如長時間斷水將影響工業園區的正常生產，因
此本工程壩體及壩基防滲處理推薦采用混凝土防滲
墻+帷幕灌漿方案，即方案二。
3.1.3 防滲布置設計
防滲體采用壩體防滲墻和左岸防滲帷幕，基礎
接防滲帷幕的組合體系。
壩體防滲墻采用直線型布置，墻厚60 cm，墻
底打入強風化層下限，墻頂高于最高凈水位0.3 m。
塑性混凝土抗壓強度為3~5 MPa，滲透系數小于
i×10-7 cm/s（i=1～9），彈性模量小于2 000 MPa。為
實施墻下基礎的防滲處理，在防滲墻內埋設帷幕
灌漿管，在墻底接帷幕灌漿。壩基帷幕灌漿設置1
排，孔距為2 m，灌漿深度以進入基礎小于5 Lu 線
為界。
因左岸基巖出露，考慮采用帷幕灌漿消除繞壩
滲流問題，灌漿深度以進入基礎小于5 Lu線為界，
防滲長度向左岸延伸150 m，并將坡積層全部截
斷。在壩軸線延長線設置1排主帷幕，帷幕與壩體
混凝土防滲墻和壩基帷幕連接，考慮到目前左岸繞
壩滲流較嚴重，在左岸主帷幕的下游增加1排副帷
幕，2排帷幕孔間距均為2 m，間排距為2 m。
為了驗證大壩防滲體系的加固效果，進行了滲
流和穩定的復核。壩段中部滲流計算成果，見表1。
從表1可以看出，壩體與壩基進行防滲處理后，
壩基單寬滲漏量很小，而大壩下游面出逸坡降大于
允許出逸坡降，需做貼坡排水對壩坡進行保護。
各種工況下壩段中部體穩定計算成果，見表2。
從表2可以看出，在各種工況下，上、下游壩坡
穩定安全系數均滿足規范最小安全系數的要求。
3.2 護坡維修加固
3.2.1 上游護坡設計
上游壩坡現狀護坡為50 cm的干砌石，但干砌
石極不平整，破壞嚴重。本次將現狀干砌石拆除，拆
除的干砌石拋在馬道以下，保護馬道以下壩坡。由
于上游不適合修建圍堰，所以將現有馬道擴寬至
2.5 m，兼做施工道路?？紤]到本地區的凍土深度，
馬道以上壩坡分別鋪設50 cm厚的反濾層、30 cm厚
的礫石墊層和10 cm厚的預制混凝土六棱塊。為防
止護坡變形，每隔6 m設置1道現澆混凝土梁。
3.2.2 下游反濾與排水設計
針對下游邊坡滲透破壞的壩坡，需將破壞的土
體清除，更換為好的土體。在下游坡腳處設置貼坡
排水設施，貼坡排水頂部高程按高于壩體浸潤線出
逸點1.5 m設計。下游坡坡腳設置U形排水溝。
4 結語
（1）針對單梁山水庫出現的病險原因和問題，經
過詳細的地質勘察和滲漏原因分析，在多方案的比
較基礎上提出合理的、可行的、經濟的除險加固措
施，達到了預期的加固效果。
（2）單梁山水庫自2014年除險加固竣工至今已
運行3 a，根據監測資料和大壩運行情況，水庫每年
可按照設計要求蓄水至正常蓄水位，水庫大壩的滲
漏和左壩肩繞滲問題得到了很好解決，保證了大壩
正常的運行和工業園區的利益。
表1 壩段中部滲流計算成果
水位
正常蓄水位
設計洪水位
校核洪水位
大壩下游面
出逸坡降
0.388
0.394
0.398
允許出逸坡降
0.25
0.25
0.25
壩基單寬滲漏量/
（m3·d-1·m-1）
4.66×10-6
4.79×10-6
4.89×10-6
表2 壩段中部體穩定計算成果
工況
正常蓄水
設計洪水
校核洪水
地震
上游坡
2.05
2.077
2.11
1.306
下游坡
1.343
1.336
1.328
