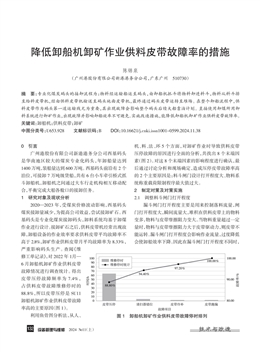

降低卸船機卸礦作業供料皮帶故障率的措施
陳錦泉
（廣州港股份有限公司新港港務分公司，廣東廣州510730）
摘要：專業化煤炭碼頭的接卸流程為：物料經運輸船運至碼頭，由卸船機抓斗將物料卸進料斗，物料從料斗排
至給料皮帶機，經由供料皮帶機輸送至碼頭地面皮帶機，最終通過碼頭皮帶運轉至堆場。在整個卸船流程中，供
料皮帶作為碼頭第一道運輸線尤為重要，其出現故障會影響整個碼頭后續大船靠泊計劃。直接使用卸煤所用卸
料系統進行卸礦作業，出現故障并影響卸船效率不可避免。實施改造措施，能降低卸船機卸礦作業供料皮帶故障率。
關鍵詞：卸船機；供料皮帶；卸礦
中圖分類號：U653.928 文獻標識碼：B DOl:10.16621/j.cnki.issn1001-0599.2024.11.38
0引言
廣州港股份有限公司新港港務分公司西基碼頭
是華南地區較大的煤炭專業化碼頭，年卸船量達到
1400萬噸，裝船量達到600萬噸。西基碼頭前沿有2個
泊位，可接卸7萬噸級貨船，共有6臺小車牽引橋式抓
斗卸船機，卸船機之間通過大車行走機構相互移動配
合，平衡完成大船各艙口的接卸任務。
1研究對象及現狀分析
2020一2023年，受煤炭價格波動影響，西基碼頭
煤炭接卸量減少，為提高公司效益，嘗試接卸礦石。西
基碼頭是專業化煤炭接卸碼頭，卸料系統均基于卸煤
作業進行設計。接卸礦石之后，供料皮帶機經常出現故
障，卸船設備的作業效率要求供料皮帶平均故障率不
高于2.8%，卸礦作業供料皮帶月平均故障率為8.33%，
嚴重影響碼頭生產。查閱《維
修工單記錄》,對2022年1月一
6月卸船機卸礦作業供料皮帶
故障情況進行調查統計。得出
皮帶壓停故障頻率為7.4%，
占供料皮帶故障維修停時的
88.8%，所以皮帶壓停是SU11
卸船機卸礦作業供料皮帶故障
率高的主要原因（圖1）。
利用魚骨圖分析法，從人、
132 設備管理與維修2024 No11(上)
機、料、法、環5個方面，對卸礦作業時導致供料皮帶
壓停故障的原因進行全面的分析，共找出8個末端因
素（圖2)。對這8個末端因素的影響程度進行確認,最
后通過討論分析和現場確定，造成壓停皮帶故障率高
的2個主要原因是：料斗閘門設計打開程度大、物料系
統稱重載荷限制程序最大值過大。
2制制定對策及對策實施
2.1調整料斗閘門打開程度
漏斗閘門打開程度主要是用來控制落料流量，閘
門打開程度大，瞬間流量大，堆積在供料皮帶上的物料
變多，物料與皮帶摩擦阻力變大。當物料重量超過一定
量時，物料與皮帶摩擦阻力大于皮帶驅動力，則皮帶不
能運轉。漏斗閘門打開程度會影響作業流量,過度降低
會使卸船效率下降。因此在漏斗閘門打開程度不同時，
100 100.00
90 維修停時 100.00%
80 一維修停時統計
70
60
/回50
40
30
20
10
0
97.20%
94.40%
88.80%
皮帶壓停
圖1卸船機卸礦作業供料皮帶故障停時排列
%/款彈
90.00
80.00
清掃器錯位皮帶冷補
故障項目
皮帶跑偏
技術與改造
機
皮帶壓停
堵塞漏斗壓停皮帶 物料堆積多
漏斗閘門設計打開程度大
司機放置漏斗物料
重量超限制
皮帶壓停
超載限制程序不適用
礦石比重過大
驅動滾筒不轉
電機功率不足
驅動滾筒空轉
供料皮帶打滑
驅動滾筒膠皮磨損緩沖托輥不轉
緩沖托輥軸承銹蝕
壓停皮帶壓停皮帶
沒有卸礦作業操作指引物料沾水濕重粘性大
陰雨天作業
SU11卸礦作業
供料皮帶
壓停故障
料
對同一比重的礦石進行實驗，測試供料皮帶是否能正
常運轉。再通過漏斗閘門打開程度相同礦石比重不同
進行測試，以尋求最合適打開程度，既不會堆積物料導
致壓停皮帶，同時能以最優的工作效率工作。根據故障
情況統計表可得，當漏斗閘門打開程度為30%時，不同
比重的礦石在規范作業的情況下,均不會壓停皮帶，且
統計作業流量仍能滿足作業要求，將漏斗閘門打開程
度程序參數值改為30%（圖3）。
調查發現卸礦作業時將漏斗閘門打開程度改為
30%后，司機規范作業的情況下均未出現壓停皮帶故
障情況，對策實施后3個月內因漏斗閘門打開程度大
引起的壓停皮帶故障停機時間為0h。因此降低漏斗
0106 "HOPPERGATE"
0107 志B0控0合02。01 MB018396
V
0111
OPEN
0112 IB07148
CLOSE
0115 IBO7147
DOORON
0118 IBO4ODE
0121
GDBA0T0E0O05P6
0125 MB017505
OPENTRA
DOORC
0127 IBO4ODF
GATECL
0130 DB000057
CLOSTRA
0134 MB017506
V
OPENV
0136 OB07650
CLOSEV
0137 OB07651
HH
圖3漏斗閘門打開程度控制程序參數改為30%
技術與改造
法
圖2卸礦作業供料皮帶故障原因分析魚骨圖
66F2MCB 66F2MC
1B018097
V
CIBL0O7S1E47
OPEN
IB07148
HPLOCAL
MB001204
MB001204 HPLOCAL
HP.LOCAL
MB001204
HPLOCAL NB001204
環
閘門打開程度的方法對于減少卸礦作業壓停皮帶故障
停機時間有效。
2.2調整物料系統稱重載荷限制程序最大值
由于原漏斗稱重載荷限制程序是根據卸煤作業設
計，礦石的比重大，卸礦專用抓斗斗容比卸煤專用抓斗
小。卸船機卸煤專用抓斗是32t抓斗，斗容為18m，
以礦石的平均比重1.1t為準,抓一斗煤，煤的重量約
為20t。卸礦專用抓斗是25t抓斗，斗容為6.3m，以
礦石的平均比重2.6t為準，抓一斗礦，礦石重量約為
16.38t。由于接卸抓斗的不同，導致抓取相同斗數時斗
內物料重量不同，也即是抓取6斗礦石時，斗內物料重
量約為98t（最大極限100t)，仍在載荷承受極限范
圍內，仍可繼續取料。而礦石的摩擦因數(0.8）
比煤的摩擦因數(0.8)大,相同重量，礦石的摩
HOPP.OK HOPPOK
DBO00040
O
GATE.OK
MB001228
O GATEOP
DB000056
GATECL
DB000057
司機室側HOPPOK
MB001102 DBO0040
H HH
司機室側HOPP.OK
IB001102 DBO0040
H
HOPPERGATEOK
GATEOK
HOPPERGATEOK
GATEOP
HOPPERGATEOPEN
GATECL
HOPPERGATECLOSE
CLOSEV
0B07651
OPENV
OBO7650
擦阻力更大，導致供料皮帶驅動合力變小，帶
速變慢,卸料效率也變慢,因此斗內礦石仍未
卸完，新的礦石又繼續釋放，導致斗內物料超
載，壓停皮帶。作為碼頭方，只要礦石的比重和
摩擦因數在合理范圍內，為完成年度產量指
OB07650
OPENY
O
+
CLOSEY
0B07651
66F2MC
Q
OB07619
O
料斗門開斗電磁閥
OPEN.V
科斗門閉斗電磁閥 CLOSE_Y
66F2MC
料斗門開閉電機接觸器66F2MC
標,均需要接卸。因此為降低壓停皮帶故障率，
稱重載荷限制程序最大值參數尤為重要。將物
料系統稱重載荷限制程序最大值參數不斷調
低，進行不同比重的卸礦測試，測出最適合卸
礦的參數值。對不同稱重載荷極限接卸不同比
重礦石故障情況進行數據統計。統計發現，當
漏斗稱重載荷限制最大值為80t時，能適應不
設備管理與維修2024 No11(上） 133
360t拉伸機鉗口改造
劉曉波1,田懷前1,向文豪1,柴星²,郭曉鋒2
（西南鋁業（集團）有限責任公司，重慶401326;2.中國重型機械研究院股份公司，陜西西安710032）
摘要：介紹360t拉伸機的工作原理，通過對拉伸機鉗口工作時進行受力分析，分析影響拉伸機鉗口打滑的原
因，結合現場工況對鉗口裝置重新優化設計，將夾頭滑軌斜角減小至16°，并將夾緊液壓缸缸徑由80mm改為
100mm，提升靜摩擦力2.3倍，提高了產品質量及成品率，并減小了設備沖擊。
關鍵詞：拉伸機；鉗口打滑；鉗口改造
中圖分類號：TG115.52
0引言
360t拉伸機是20世紀90年代國內自行設計制
造的鋁材加工拉伸裝備，主要用于對鋁合金板、帶、管、
棒、型材等進行拉伸。原理是利用兩端鉗口夾緊鋁合金
文獻標識碼：B DOl: 10.16621/j.cnki.issn1001-0599.2024.11.39
材料并通過液壓缸施以橫向拉力，使鋁材橫截面產生
均勻的拉伸應力,產生塑性伸長變形，以達到拉伸矯直
的目的!。隨著航空航天的發展、新工藝的開發，,新材
料硬度日益增高，導致鉗口齒板嵌人量不夠，在拉伸
同比重的礦石作業，卸礦作業故
障率為0，同時對卸礦效率的影
響最小(圖4)。
調查發現漏斗稱重載荷限
制最大值為80t后，司機規范
作業的情況下均未出現壓停皮
帶故障的情況，對策實施3個
月后因礦石比重大引起的壓停
皮帶的故障停機時間為0h。
因此將PLC稱重載荷限制程序
最大值參數調低的方法，對于
減少卸礦作業壓停皮帶故障停
機時間是有效的。
3使用效果檢查
改進后，3個月內SU11卸礦作業供料皮帶皮帶壓
停故障維修占比頻率由88.8%降至0%，皮帶壓停故障
已不是SU11卸礦作業供料皮帶故障停機時間長的主
要癥結(圖 5)。
改造實施后，對2022年10一12月SU11卸礦作
業供料皮帶故障時長情況進行了統計與分析。供料皮
134 設備管理與維修2024 No11(上）
名稱
HOPPER96TONOVER
HOPPER34.5TONOVERRESET
HOPPER72TONOVERRESET
HOPPEREMPTY
HOPPER105TONOVERRESET
100 90 維修停時
80 一維修停時統計
70 原維修停時統計
/間60
50
40
30
20
10
0
圖52022年10—12月卸船機卸礦作業供料皮帶故障時長排列
帶故障率由8.33%降至1.39%，降低了卸船機卸礦作
業供料皮帶故障率。
參考文獻
［1]】唐斌.中山火力發電煤炭碼頭裝卸設施改造工程裝卸工藝
設計[J.珠江水運,2018(11)：79-81.
