燃?xì)忮仩t摻燒甲醇弛放氣的生產應用

文檔作者：梁軼董越茂文檔來源：山西焦化股份有限公司		點 擊數：	更新時間： 2025年05月14日
下載地址：點擊這里	文件大?。?219.86 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?19.86 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：燃煤鍋爐煙氣除塵方案的選擇

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

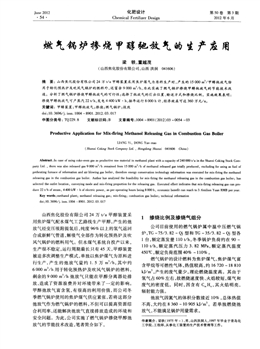

June2012· 54 ·化肥 設計ChemicalFertilizerDesign第 50卷 第 3期2012年 6月燃 氣鍋 爐摻 燒 甲醇弛放 氣的 生產 應 用梁 軼 ，董越 茂(山西焦化股份有 限公 司，山西 洪洞 041606)摘 要 ：山西焦化股份有限公 司24萬 t／a甲醇裝置采 用焦?fàn)t煤氣為原料 生產 時 ，產 生的 15000m ／甲醇 弛放 氣除用 于轉化預熱爐及 吹風氣鍋 爐的燃料 外 ，還 富余 9000m／h，為此 實施 了燃?xì)忮?爐摻 燒 甲醇弛放 氣的節能技 術改造。分析 了燃?xì)忮?爐摻燒 甲醇弛放 氣的可行性 ；選擇 了弛放 氣的 引出位置 、輸送方式和摻 燒比例。 實施效果表 明 ：摻燒 甲醇弛放 氣可產蒸汽 22t／h，發 電 4400kW ·h，按年運行 8000h計 ，經濟效益 可達 360萬元／a。關鍵詞 ：甲醇裝置 ；甲醇弛放 氣；摻燒 ；燃 氣鍋 爐；技 改doi：10．3696／j．issn．1004—8901．2012．03．017中圖分類號 ：TQ229．8 文獻標 識碼 ：B 文章編號 ：1004—8901(2012)03—0054—03Productive Application forM ix-firing M ethanolReleasing Gasin Com bustion GasBoilerLIANG Yi，DONG Yue-mao(ShanxiCokingStockCompanyLtd．，HongdongShanxi 041606 China)Abstract：In caseofusingcoke-oven gasasproductiveraw materialinmethanolplantwith acapacityof240000 t／aintheShanxiCokingStockCom—panyLtd．，therewasalsoreleased gas9000 m ／hremained from 15000m ／hofmethanolreleased gastotallyproduced． excludingforusingas fuelofpreheatingfurnaceofreformationand airblowinggasboiler，thereforeenergyconservation technology reformationwasexecuted formix．firingthemethanolreleasing gasin thecombustion gasboiler． Authorhas analyzed thefeasibilityformix—firingthemethanolreleasinggas in thecombustion gasboiler；hasselectedtheoutletlocation，conveyingmodeandmix—firingproportionforthereleasinggas．Executed effectindicatesthatmix-firingreleasinggas canpro—duce22t／h ofsteam ，4400kW ·hofelectricpower，asperoperatinghoursbeing8000h，economicbenefitcanreachto3．6milionYuanRMB peryear．Key words：methanolplant；methanolreleasinggas ；mix—firing；combustiongas boiler；technical reformationdoi：10．3696／j．iSSU．1OO4—8901．2012．03．017山西 焦化 股 份有 限公 司 24萬 t／a甲醇裝 置采用焦?fàn)t煤氣配水煤氣工藝路線生產甲醇 ，產生的弛放氣經變壓吸附提氫后 ，純度 96％以上的氫氣返回合成新鮮氣管道 ，解吸氣全部作為轉化預熱爐及 吹風氣鍋爐的燃料用氣。但水煤氣系統 自投產以來 ，生產很不穩定 ，運行周期最長只有 45天 ，甲醇裝置被迫多次調整生產模式 ，單獨以焦?fàn)t煤氣為原料進行生產 ，產 生 的弛放氣 量約 1．5萬 m／h，其 中約6000m／h用于轉化預熱爐及吹風氣鍋爐 的燃料 ，剩余的 9000m／h弛放氣只能在 甲醇分離器處排放 ，造成了資源浪費并對環境帶來 了一定 的影 響。甲醇弛放氣富含氫，有很高的利用價值 ，而公 司冬季燃?xì)忮仩t使用的焦?fàn)t煤氣供應緊張，若將這部分弛放氣作為燃?xì)忮仩t的燃料 ，不但可以提高資源綜合利用率 ，還能解決弛放氣直接排放造成 的環境 和安全問題。為此 ，公司實施 了燃?xì)忮仩t摻燒 甲醇弛放氣的節能技術改造 ，筆者簡介如下。1 摻燒 比例及摻燒氣組分公司 目前使用 的燃?xì)忮仩t屬 中溫 中壓燃?xì)忮仩t ，TG一75／3．82一Qj型和 TG一35／3．82一QJ型各1臺，額定蒸發量 110t／h，冬季鍋爐負荷約在 9O～110t／h，額定蒸 汽壓力 3．82MPa，額 定蒸 汽溫 度450℃ ，額定負荷范圍 40％ ～110％。燃?xì)忮仩t的設計燃料為焦?fàn)t煤氣 ，焦?fàn)t煤氣富含 甲烷等可燃性氣體 ，熱值較高，約 16720～18810kJ／m ，產生的廢氣量少 ，理論燃燒溫度高。其 由于氫氣占 60％左右 ，故燃燒速度快 、火焰較短 ，煤氣和廢氣的密度低。同時，因含有 C H ，其火焰 明亮 ，輻射能力強。弛放氣因氮?dú)獾捏w積分?jǐn)?shù)接近 10％ ，總體熱值不高 ，大約在 8360—10905kJ／m 。若單獨燃燒 弛放氣，不能滿足鍋爐用量需求。作者簡介 ：梁軼 (1975年 一)，男，山西洪洞人 ，1997年畢業于青 島化工學 院，工程師 ，從 事化工裝置 的生產技術管理 等工作 。第 3期 梁 軼 等 燃?xì)忮仩t摻燒甲醇弛放氣的生產應用 ·55·根據焦?fàn)t煤氣和 甲醇弛放氣 2種氣體 的特性及熱值 ，燃?xì)忮仩t的總氣量按 20000m。／h考慮 ，將9000m／h的弛放氣 全部摻燒至焦?fàn)t煤氣 中，則鍋爐燃料 中的弛放氣 比例約為 45％。甲醇弛放 氣組分見表 1?；旌虾蟮膿綗龤饨M分及其與焦?fàn)t煤氣組分的比較見表 2。表 1 甲醇弛放氣 組分含量 ，％ 77．96 3．59 6．15 9．73 1．99 0．58注 ：弛放氣溫度 4O℃，操作壓力 5．0MPa，熱值 9796kJ／m。。表 2 焦?fàn)t煤氣和摻燒氣 組分 的比較注：焦?fàn)t煤氣溫度40℃，操作壓力 8000Pa，熱值 17987．9kJ／m ；摻燒氣溫度40℃，操作壓力8000Pa，熱值 14106．0kJ／m。。2 摻燒 甲醇弛放氣的可行性根據混合甲醇弛放氣后 的摻燒氣 的特點 ，筆者以下計算使用摻燒氣 時的煙氣溫度 ，并與單獨使用焦?fàn)t煤氣時理論煙氣溫度進行 比較 ，進行燃?xì)忮仩t摻燒弛放氣的可行性分析。影響燃?xì)忮仩t燃料燃燒程度的因素很多，其 中過?？諝庀禂?shù)是影響鍋爐燃燒工況及經濟運行的重要指標。對鍋爐來講 ，過剩空氣系數通常是指爐膛 出口處的 Od值 ， 值越大 ，風機耗能越大 ，鍋爐排煙損失越大 ； 值太小 ，鍋爐的不完全燃燒損失又可能太大。燃?xì)忮仩t的最佳 O／值通常在 1．03—1．10。在保證燃料充分燃燒的情況下 ，應盡可能使 Ot接近 1。按照焦?fàn)t煤氣和摻燒氣 的燃燒化學方程式 ，可計算出燃燒所需的理論空氣量、燃燒產生的廢氣量及組分 ，再根據過?？諝庀禂?shù) ，確定燃燒所需的實際空氣量和廢氣的實際組成。100m 焦?fàn)t煤氣及摻燒氣燃燒的計算結果見表 3。表 3 100m 焦?fàn)t煤氣及摻燒氣燃 燒計 算結果注 ：按煤氣溫度 30℃ ，空氣 溫度 20℃ ，相對濕度 0．6，過?？諝?系數1．10計算。假設燃燒過程在理想絕熱條件下 ，燃燒過程所產生的熱量全部用于加熱煙氣 ，根據燃燒的熱量衡算方程式，可計算出理論煙氣溫度(以0℃為基準)。Q低+Q燃+Q空=，煙 (1)其 中： Q燃= C燃Q空= C空，煙= C煙式 中，Q低為燃料的低位發熱量 ，ld／m ；Q燃為燃料的物理熱，ld／m； 為燃料的體積流量，II1／h；c燃為燃料在0oC～ 溫度范圍內的平均比熱容 ，kJ／(m。·oC)；為燃料的溫度 ，℃ ；Q搴為 空氣 的物理熱 ，kJ／m ；為空氣 的體積流量 ，in／h；C空為空氣在 0℃ ～T空溫度范圍內的平均 比熱容 ，kJ／(ITI ·qC)； 為空氣的溫度 ，oC；，I煙為燃燒后產生煙氣 的焓 ，kJ／m ； 為燃燒后產生煙氣體積流量 ，m／h；C煙為煙氣在 0oC～ 溫度范圍內的平均 比熱容 ，kJ／(m ·cI=)；為燃燒后的理論煙氣溫度 ，℃。由式(1)得到 ：= (Q低+Q燃+Q空)／ c煙 (2)= (Q低+ c燃 + c空 )／式中，Q低、 、 、 、T空從表 2中獲得數據 ；C燃、c空、c煙為理論計算出的平均 比熱容 。焦?fàn)t煤氣燃燒 時，根據式 (2)計算 的理論煙氣溫度為 ：理1=(17987．9+1×1．338×30+4．84×1．276×20)／(5．61×1．529)= 2116(℃ )摻燒氣燃燒時 ，根據式 2計算 的理論煙氣 溫度為 ：理2=(14106．0+1×1．267×30+3．71×1．276×20)／(4．43×1．529)= 2102(qc)由以上計 算結果 可知 ，在過剩 空氣 系數均為1．10的情況下 ，兩者的理論燃燒溫度基本相同。燃?xì)忮仩t正常生產過程 中，爐膛需保持一定 的負壓 。若適 當調整 空氣量 ，過剩 空氣 系數 取值為1．12，尾氣量會有所增加 ，根據式 (2)計算理論煙氣溫度為 ：理3=(14106．0+1×1．267×30+3．78×1．276×20)／(4．52×1．529)= 2061(cc)計算表明，煙氣 溫度明顯 降低 ，鍋爐 的排煙熱損失增加 ，勢必造成鍋爐產汽量下降。通過計算 ，焦?fàn)t煤氣和摻燒氣燃燒時的理論燃燒溫度基本相同，說 明燃?xì)忮仩t摻燒 甲醇弛放氣對鍋爐 燃燒 工 況 及 經 濟 運 行 影 響 不 大，摻 燒 方 案可行 。· 56· 化 肥設 計 2012年 第 50卷3 項 目實施3．1 弛放氣 引出位置弛放氣從 甲醇分離器分離 出后 ，一部分去氫回收系統進行變壓吸附提氫 ，其余部分去弛放氣放 空管線 。當弛放氣摻燒燃?xì)忮仩t時 ，為了減少弛放氣的壓力波動對氫 回收系統影響，選擇從甲醇分離器的弛放氣放空管處引出。3．2 弛放氣輸送方式甲醇弛放氣在 甲醇分離器 的出 口壓力 為 5．0MPa，去鍋爐 的輸送距離為 720m，且在進入鍋爐燃燒前 ，弛放氣的壓力須與焦?fàn)t煤氣 匹配 ，必須減壓到 8000Pa左右。若考慮降低弛放氣壓力進行輸送時 ，則所 需 管徑較 大、投 資過 高，最 后確定 以 5．0MPa的操作壓力輸送 ，鋪設 DN80mm碳鋼管道。弛放氣摻入焦?fàn)t煤氣前采用 3級減壓，弛放氣減壓后的壓力比焦?fàn)t煤氣的壓力高 500～1000Pa，以保證弛放氣能夠進入鍋爐煤氣總管。3．3 控制 方式(1)在氫回收系統弛放氣管線的接 出位置設置手動控制閥門。(2)為便于操作和計量 ，在進入二廠的弛放氣管線前端設一流量計和手動控制總閥，總閥后設 2個 工藝 減壓 閥進 行 兩級 工 藝 減 壓 ，一 級 減 壓 至 3．0MPa，二級 減壓至 0．6～0．7MPa。(3)為確保安全 ，在二級減壓后設一安全 閥，起跳 壓力 為 0．8MPa。(4)工藝減壓后再設一儀表減壓閥進行第 3級減 壓 ，減 壓至 8～10kPa。(5)為防止儀表減壓 閥失控 ，在其前設一聯鎖(自動)放空閥，壓力信號取 自壓力調節閥組后的壓力檢測點，起跳(控制 )壓力 10kPa；其后設一帶電磁閥的壓力 自調閥，信號取 自該 閥后 的壓力檢測點，該點壓力和焦?fàn)t煤氣總管壓力信號的差值為1kPa，當工藝要求切斷弛放氣時，用電磁閥切斷弛放氣。(6)最后設一手動控制 閥以實施與煤氣系統 的隔離 。4 實施效果甲醇弛放氣并人鍋爐系統后 ，減壓裝置及 配套的安全控制設施達到了預期的效果 ，除了預期考慮的因燃?xì)鉄嶂档驮斐慑仩t產汽量略有降低外 ，鍋爐系統運行穩定 。經計算 ，這部分弛放氣可產蒸汽 22t／h，發電 4400kW ·h，按照年運行 8000h計 ，經濟效益預計在 360萬元以上。收稿 日期 ：20129—o4_o6(上接 第 53頁)(10)各洗滌吸收塔均設有電控箱 ，以便控制相應設備設施 (如風機 、水泵 、自動加藥泵 、液位計 、pH計等 )的正常運行 。5 運行效果本裝置于 2011年 6月投入運行 ，投用后 ，系統運行效果 良好 ，事故池周 圍的惡臭氣 味大幅度減輕。2011年 6月廢氣 回收處理裝置運行數據見表 1。表 1 廢氣 回收處理裝置運行數據6 結語河南龍宇煤化工有限公司在 甲醇生產過程 中所產生的大量有機廢水巾的有機廢氣 ，通過強氧化劑吸收液和次氯酸鈉混合液溶液 的吸收轉化 ，生成無毒無害的物質 ，吸收液循環使用。廢氣處理系統排放廢水 10m／d；廢水通過管道直接排放至 污水站集水 池經綜合稀 釋后 ，進 入后續生化 池進行處理 ，因產生的水量較少 ，對后續生化沒有影響。該項目已于 2011年 6月建成并投入運行 ，目前運行情況良好 ，事故池惡臭氣體 已經根本得 到解 決，工作環境大為改善。參 考 文獻 ：[1]王艷妮．生物滴 濾塔凈化含 H2S廢氣 的填料選擇及其運 行參數的研究[D]．西 安建筑科技大學 ，2007．[2]羅 固源 ，孫永利 ，吉方英 ，等 ．污水 生物處理 系統 中逸出氣 體的危害與控制[J]．重慶大學學報(自然科學版 )．2001(6)．[3]李天罡．生物滴 濾塔處理硫化氫臭氣效能研 究[D]．哈爾濱工業大學 ，2006．[4]陸光立 ，郭廣寨 ，侯玲娟 ，等．Eeolo除臭劑對 NH3及 H S去 除應用試驗研究[J]．環境科學與技術 ，2003(2)．[5]王令 ，丁忠浩．惡臭污染分析及防治技術 [J]工 業安全與環保 ，2005(3)．[6]王曉暾．直流電暈 自由基簇射治理工業惡臭廢氣應用研究 [D]．浙 江 大 學 ．2007．收稿 日期 ：2011_o9_05
