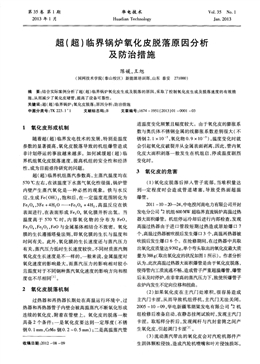

第35卷第1期
2013年1月
華電技術
Huadian Technology
Vo1．35 No．1
Jan．2013
超(超)臨界鍋爐氧化皮脫落原因分析
及防治措施
陳媛，王旭
(國網技術學院(泰山校區)新能源培訓部，山東泰安271000)
摘要：結合實際案例分析了超(超)臨界鍋爐氧化皮生成及脫落的原因，采取了控制氧化皮生成及脫落速度的有效措
施，從而減少了氧化皮堵管，提高了設備可靠性。
關鍵詞：超(超)臨界鍋爐；氧化皮脫落；原因分析；防治措施
中圖分類號：TK 223．1 1 文獻標志碼：B 文章編號：1674—1951(2013)01—0001—03
1 氧化皮形成機制
隨著超(超)臨界發電技術的發展，特別是溫度
參數的顯著提高，氧化皮脫落導致的機組爆管造成
非計劃停運的事故越來越多。如何減緩超(超)臨
界機組氧化皮脫落速度，提高機組的安全性和經濟
性，成為目前亟待研究的問題。
超(超)臨界機組蒸汽參數高，主蒸汽溫度均在
570℃左右，在該溫度下水蒸氣氧化性很強，鍋爐管
內壁產生蒸汽氧化是一種必然的現象。鐵與水反
應，生成Fe(OH) ，飽和后，在一定溫度范圍轉化為
Fe3O4，3Fe+4H2O Fe3O4+4H2，高溫反應在鐵
表面進行，在表面形成Fe O 氧化膜并析出氫。當
溫度高于570 o(=時，內部氧化物的分布為FeO，
Fe O ，F(xiàn)e O，，F(xiàn)eO與金屬基體相結合不致密。氧化
膜的生長遵循塔曼法則，即氧化膜的生長與溫度和
時間有關。此外，氧化膜的生長速度還與蒸汽壓力
有關，蒸汽壓力低時生長速度較快，不同材質蒸汽側
氧化皮生長速度是不一樣的，一般來說，金屬溫度對
氧化速度的影響最大，而蒸汽壓力的影響相對較小
且溫度對于不同鋼種蒸汽氧化速度的影響方向和程
度也不盡相同? 。
2 氧化皮脫落機制
過熱器和再熱器長期處在高溫運行環境中，過
熱器和再熱器管子內壁會被高溫蒸汽不斷氧化形成
連續的氧化皮，附著在管壁上。氧化皮的脫落一般
具備2個條件：一是氧化皮要達到一定厚度(不銹
鋼0．1[rim，CrMo鋼0．2～0。5mm)；二是高溫蒸汽管
收稿日期：2012—08—09
道溫度變化頻繁且幅度較大。由于氧化皮的膨脹系
數與奧氏體不銹鋼金屬的線膨脹系數差別很大(不
銹鋼2．1×10～，氧化物0．9×10 )，溫度變化時就
會引起氧化皮破裂并從金屬表面剝離，因此，管內氧
化皮大面積剝落一般發生在機組啟、?；驕囟葎×?
變化時
3 氧化皮的危害
(1)氧化皮脫落后掉人管子底部，當堆積量達
到一定程度時會造成管道堵塞，導致受熱面超溫
爆管。
2011—10—20—24，中電投河南電力有限公司開封
發電分公司 2機組600 MW超臨界直流鍋爐高溫過熱
器大面積爆管。機組停運冷卻后進行內部檢查，發現
高溫過熱器由于進口管段短期過熱造成原始爆口7
個，高溫過熱器被吹損后發生爆口3個，高溫再熱器被
吹損后發生爆口6個。在搶修期間，在過熱器中共取
出氧化皮質量達9 392 g，單個彎頭取出的氧化皮最大質
量為388g(取出氧化皮的狀況如圖1所示)。作者分析
認為，此次高溫過熱器大面積爆管是由于氧化皮脫落，
使得管內工質流通不暢，造成管子嚴重超溫爆管，爆管
后未及時停爐，在非常高的蒸汽壓力下，致使所爆管子
在爐內發生不定向位移和扭曲。
(2)如果氧化皮在主汽門處堆積，很容易造成
主汽門卡澀，從而導致機組停機，主汽門無法關閉。
2005—10—09，華電新疆葦湖粱發電有限公司 2機
組檢修后準備啟動，在靜態掛閘試驗時，發現主汽門
卡澀。取垢樣分析后，發現閥桿與汽封套筒之間產
生氧化皮，引起調門卡澀 。
(3)流動蒸汽帶出的氧化皮會對汽輪機部件產
生固體顆粒侵蝕，造成汽輪機噴嘴和葉片侵蝕損壞。

第1期 陳媛，等：超(超)臨界鍋爐氧化皮脫落原因分析及防治措施 ·3·
行方式及必要時考慮降低機組的負荷運行等措施，
嚴格控制運行中高溫過熱器出口蒸汽溫度不超過
(566±5)oC，屏式過熱器出口溫度不超過540 oC，高
溫再熱器出口蒸汽溫度不超過569℃ 。
(2)盡可能減少啟、停次數，控制溫度升降速率。
在機組冷態啟動過程中，應嚴格按照升溫曲線控制蒸
汽溫度，控制并列前溫升速率≤3．0℃／ n，并列后溫
升速率≤1．8℃／rnjn。在事故停機時，控制屏式過熱
器、高溫過熱器、高溫再熱器溫降速率≤3．0℃／rnin，主
蒸汽、再熱蒸汽降壓速率≤0．3 MPa／min。
(3)在機組啟動期間，對受熱面進行吹掃。吹掃
時嚴格監視凝結水質和高溫過熱器，控制高溫再熱器
受熱面溫差。當水質合格且受熱面溫差在正常范圍
內時，停止吹掃。如果個別溫差偏大，則重復吹掃。
(4)機組在檢修期間，采用氧化皮檢測儀器對受
熱面進行檢測，及時清理堆積在受熱面內的氧化皮。
(5)做好高溫過熱器及再熱器壁溫突降的監視
工作。華電宿州發電公司規定過熱器1 h內溫度突降
控制在6o℃以內，再熱器1 h內溫度突降控制在70℃
以內，以防止溫度變化劇烈導致氧化皮脫落堵管。
(6)在檢修期間，清除主汽門處的氧化皮，保證
主汽門不卡澀。
4．2 大唐呂四港發電公司案例
4．2．1 機組概況
大唐呂四港發電公司 1機組為660 MW超超
臨界機組，鍋爐為哈爾濱鍋爐廠制造的HG一2000／
26．15一YM3型直流鍋爐，采用n形布置、單爐膛、
平衡通風、固態排渣、全鋼構架、全懸吊結構。過熱、
再熱蒸汽出口溫度設計值分別為605 oC和603 oC。
2010—03—14機組投產，給水采用全揮發處
理，2010—12—23改為加氧處理。至2011—05—03
機組檢修時，機組累計運行9 336 h，加氧累計運行
3 144 h。
鍋爐過熱器系統采用四級布置，沿蒸汽流程依次
為水平與立式低溫過熱器、分隔屏過熱器、屏式過熱
器和末級過熱器。末級過熱器蛇形管共有56屏，每
屏由15根管彎成，管徑為 51／60，材質主要為SA一
213S30432，SA一213TP347H和SA213TP310HCbN，平
均厚度為7．0～14．5 mm。再熱器分成低溫再熱器和
末級再熱器兩級。末級再熱器蛇形管共70片，每片
由11根管組成，其材質主要為TP347H，SA一
213S30432和SA213 1OHCbN，平均壁厚為4．0～
5．0mm。
4．2．2 事故過程
2011—05—03，在停爐過程中對后屏過熱器、末
級過熱器、末級再熱器下彎頭進行氧化皮堆積量檢
測，發現末級過熱器、末級再熱器存在氧化皮堆積量
超標管圈數各達十幾根。在處理過程中，隨著管屏
的晃動，氧化皮大面積脫落，堆積量超標的管圈迅速
增加，達到數百根。
末級再熱器入口的最終檢測結果表明，僅外3
圈腐蝕較輕，外4～11圈腐蝕都較為嚴重。因此，對
外4～11圈全部割管清理。
對于末級再熱器出口，所有管屏氧化皮都檢測
到較多堆積量，全部割管清理。
4．2．3 原因分析
(1)根據研究的結果，對于粗晶粒奧氏體不銹鋼、
蒸汽出口設計溫度為570℃的鍋爐，管內壁氧化皮發生
剝落的時間約在投運后10 000 h左右 。此次機組壁
溫計算值不超過603℃，對應的蒸汽溫度計算值不超過
582 qC，氧化皮發生剝落前已累計運行9336h，其數值與
文獻報道的蒸汽出口溫度設計為570℃出現早期脫落
的10000h較為接近。所以，對于此次氧化皮脫落問
題，可參照相關對蒸汽出口溫度設計為570 oC的
TP347H鋼大面積脫落的情況進行分析。
(2)對不銹鋼來說，在機組啟、?；蜇?fù)荷、溫度
和壓力大幅變化時，厚度增加到0．05～0．15 mm的
氧化皮在熱應力的作用下就會產生裂紋而大量脫
落 J。此次脫落的氧化皮如圖3所示，厚度大約在
0．05 mm，基本為能脫落厚度的下限。
4．2．4 防治措施
(1)嚴格控制運行溫度。由于華電宿州發電公
司的壁溫測點都裝在爐外，壁溫測點報警值按照低
于抗氧化許用溫度30～50℃ 設定和控制。對于再
熱器側，由于在啟動或事故狀態下，容易存在干燒現
象，應及時投入旁路系統減少干燒的時間。
(2)盡量減少冷態啟、停次數，提高熱控系統可
靠性，減少非停次數。
(3)控制啟、停爐和升降負荷速度。機組啟動時
不可過早將制粉系統投入運行，應先投人油槍進行升
溫升壓控制，投油1～2 h后再適時投入制粉系統。
機組非計劃停運，不允許進行強冷，應采用悶爐處理
(約72 h)，以減少氧化皮的剝落總量和剝落物尺寸。
(4)注重采用調節煤水比及燃燒器擺角等手段
來控制主蒸汽和再熱汽溫，盡可能減少噴水減溫的
使用概率和噴水量，尤其是三級減溫水。
(5)及時清理氧化皮。氧化皮脫落主要發生在
啟、停爐過程中，在啟爐結束后，應在一段時間內盡
量維持機組相對大負荷運行，盡快帶走受熱面內殘
存的氧化皮。大修停爐時應盡快停爐冷卻，使氧化
皮能夠迅速脫落以便及時清理。
(6)定期割管進行管材狀態分析。(下轉第6頁)
