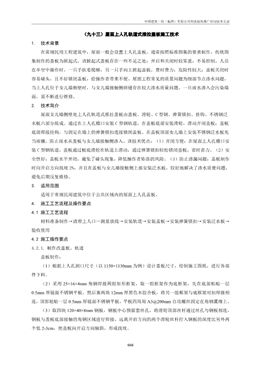

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
666
（九十三）屋面上人孔軌道式推拉蓋板施工技術
1. 技術背景
在常規民用工程建筑中，屋面一般會設置上人孔蓋板，通常按照標準圖集的要求制作，傳統圖
集制作的蓋板為掀起式，該掀起式蓋板存在一些不足之處：開啟和關閉時較笨重，不易控制。人員
在半空中操作時，一只手扶著爬梯，另一只手向上掀起蓋板，費時費力，危險性較大；蓋板關閉時
容易碰頭，且不好鎖閉蓋板，給操作者帶來不便。屋面工程常見的質量問題為細部節點滲水問題，
當上人孔位于女兒墻側壁時，與女兒墻接觸側拼縫存在較大滲水質量問題，一旦雨水滲入會污染墻
面，需不斷進行維修。
2. 技術簡介
屋面女兒墻側壁處上人孔軌道式推拉蓋板由蓋板、滑輪、C 型鋼、彈簧鎖扣、掛鉤、不銹鋼泛
水板六部分組成。通過在上人孔檐口安裝C 型鋼軌道，在蓋板底部安裝滑輪，滑動開閉蓋板；蓋板
底部焊接掛鉤，與固定在墻上的彈簧鎖扣連接鎖閉蓋板。在蓋板頂部女兒墻上安裝不銹鋼泛水板充
當雨棚，防止雨水從蓋板與女兒墻接觸側滲入。該技術優點：（1）開閉方便：在屋面上人孔檐口安
裝C 型鋼軌道，蓋板通過板底滑輪在軌道上滑動，通過彈簧鎖扣輕松鎖閉蓋板，省時省力。（2）安
全性好：蓋板水平開閉，避免了碰頭現象，降低操作者墜落的風險。（3）防止?jié)B漏問題：蓋板制作
時向開啟方向找坡2%，并且在蓋板與女兒墻接觸側上部安裝泛水板，較好地解決了滲水質量問題，
避免后期反復維修。
3. 適用范圍
適用于常規民用建筑中位于公共區域內的屋面上人孔蓋板。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
材料準備制作→清理上人口一測量放線→安裝軌道→安裝蓋板→安裝彈簧鎖扣→安裝泛水板→
驗收使用
4.2 施工操作要點
4.2.1. 制作改蓋板、軌道
蓋板制作：
（1）根據上人孔洞口尺寸（以1150×1130mm 為例）設計蓋板尺寸，繪制施工圖紙，進行各部
件下料。
（2）采用25×16×4mm 角鋼焊接兩組矩形框架，取一組框架作為底框架，先在底部粘貼一層
0.5mm 厚鏡面不銹鋼平板，然后塞兩塊12mm 厚黑色木膠合板，將另一組框架與底框架對扣焊接相
連，頂部粘貼一層0.5mm 厚鏡面不銹鋼平板，平板四周用A3@200mm 自攻螺絲固定在角鋼翼緣上。
（3）取四塊120×40×8mm 鋼板，鋼板中心預留套絲孔，將滑輪頂部絲桿通過絲孔與鋼板相連，
鋼板與蓋板底部接觸的角鋼區域進行焊接。遠離開啟方向的兩個滑輪絲桿擰入鋼板的深度比另外兩
個低2-3cm，使蓋板向開啟方向傾斜，形成找坡。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
667
（4）根據現場實際情況定位，在蓋板底部角鋼上焊接掛鉤。
（5）蓋板設計平面圖及立面圖如下所示：
蓋板立面圖蓋板平面圖
軌道制作：
軌道采用40×10×2mmC 型鋼制作，長度宜為上人孔洞口沿著蓋板開啟方向長度的兩倍。在軌道
端頭焊接A10 鋼筋堵頭防止蓋板滑出軌道脫落。軌道大樣圖如下所示：
軌道剖面圖軌道立面圖
4.2.2 清理上人孔檐口
軌道安裝前將上人孔檐口面上的浮灰、散落的混凝土等清理干凈，然后抹20mm 厚水泥砂漿找平。
4.2.3 測量放線
在上人孔檐口面上彈線，根據軌道尺寸確定軌道平面位置。通過現場試驗可知，如果把軌道安
裝在上人孔檐口內側或者居中安裝，從上人孔爬出時，腳容易踩踏軌道，對其造成破壞；如果把軌
道安裝在上人孔檐口外側，腳不易踩踏軌道，位置較前兩者比較適宜。如下圖所示：
軌道位于檐口外側圖
4.2.4 安裝軌道
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
668
根據測量放線確定的軌道位置，沿著控制線的內側植入A10@300mm 螺栓，螺栓與C 型鋼軌道側壁焊
接把軌道固定在上人孔檐口面上，如下圖所示：
軌道固定示意圖
4.2.5 安裝蓋板
軌道安裝完畢后，把蓋板底部滑輪放入軌道中，完成蓋板安裝。
4.2.6 安裝彈簧鎖扣
在蓋板底部的墻體側面上植入A10 膨脹螺栓把彈簧鎖扣固定在墻體上，注意控制好鎖扣與蓋板
底部間的垂直距離。
4.2.7 安裝泛水板
本工程屋面女兒墻墻頂均設計有鋼結構鋁扣板，鋁扣板向女兒墻內側外伸5cm，恰好充當了雨
棚作用，如下圖所示：
本工程女兒墻位置圖
考慮到其他工程女兒墻墻頂無鋼結構造型時，在蓋板與女兒墻接觸側設計如下防滲漏構造措施：
（1）女兒墻澆筑時蓋板兩側外擴5cm 范圍內在上部墻體預留40（高）×30（深）mm 凹槽，凹
槽底邊距蓋板頂面5cm；
（2）在凹槽內用3×30@200mm 水泥釘釘入1.5mm 厚不銹鋼泛水板，泛水板突出墻面5cm，坡度
10%，最低點距離蓋板頂部2cm；
（3）待泛水板固定完成后，凹槽內用1：3 水泥砂漿封堵；
（4）蓋板制作時向開啟方向找坡2%。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
669
防滲漏構造措施圖泛水板大樣圖
4.2.8 驗收使用
待所有部件安裝完畢后，對蓋板的滑動效果、鎖閉效果、質量觀感等進行驗收，對發現的問題
整改完成后投入使用。
5. 材料與設備（參考廠家）
5.1 材料準備
表5.1 主要材料表
序號材料名稱規格用途
1 角鋼25×16×4mm 蓋板主框架
2 木膠合板黑色、12mm厚填充蓋板
3 鏡面不銹鋼平板0.5mm厚罩面封閉蓋板
4 滑輪直徑3cm 滑動蓋板
5 鋼板120×40×8mm 連接滑輪及蓋板
6 彈簧鎖扣、掛鉤/ 鎖閉蓋板
7 不銹鋼泛水板1.5mm厚遮蔽雨水
8 水泥釘3×30mm 固定泛水板
9 自攻螺絲A3 固定鏡面平板
10 玻璃膠白色堵縫
11 防銹漆藍色美觀、防銹蝕
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
670
5.2 工具準備
表5.2 主要工具表
序號設備名稱用途
1 電焊機焊接
2 電動切割機切割
3 射釘槍打釘
4 手電鉆固定脹栓
5 手板鋸切割
6. 效益計算分析
表6.1 經濟效益分析表
分類單個制作成本滲水維修費用/次
傳統圖集掀起式蓋板600 300
新型軌道式推拉蓋板500 無
經本項目商務測算單個蓋板制作成本可節約100 元，共計18 個蓋板可節約1800 元，且可節約
每次滲水維修費用300 元。
7. 應用實例（典型照片）
蓋板開啟狀態圖蓋板鎖閉狀態圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第一建筑有限公司
主要完成人楊磊
技術咨詢聯系人劉海寬聯系電話13939032564
