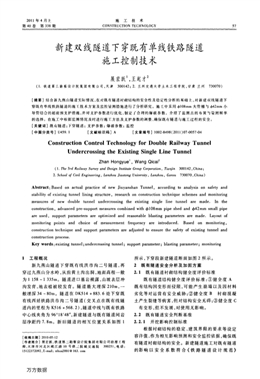

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?87.18 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：北京地鐵施工階段安全風險技術管理

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

2011年4月卜
第40卷第338期
施工技術
CONSTRUCTION TECHNOLOGY 57
新建雙線隧道下穿既有單線鐵路隧道
施工控制技術
展宏躍1，王起才2
(1．鐵道第三勘察設計院集團有限公司，天津300142；2．蘭州交通大學土木5-程學院，甘肅蘭州730070)
[摘要]結合新九燕l(xiāng)I J隧道實際情況，在對既有隧道襯砌結構的安全性及穩定性分析的基礎J二，對新建雙線隧道下
穿既有單線鐵路隧道的施T技術方案及監控量測措施進行了分析研究。施工中采用6108mm大管棚與d’42mm小
導管結合的超前預支護措施，并對支護參數進行優化，制定J，合理的爆破參數。介紹了監測點的布置與量測頻率
的選擇。在施工中根據監測情況及時進行施工方法及支護參數的調整，確保既有隧道與施工過程的安全。
[關鍵詞]既有隧道；下穿隧道；支護參數；爆破參數；監控
[中圖分類號】U459．1 [文獻標識碼]A [文章編號]1002—8498(2011)07-0057-04
Construction Control Technology for Double Railway Tunnel
Undercrossing the Existing Single Line Tunnel
Zhan Hongyue。，Wang Qicai2
(1．The 3rd Railway Survey and Des瞎n Institute Group Corporation，Tianjin 300142，China；
2．School of Civil Engineering，Lanzhou Jiaotong University，Lanzhou，Gansu 730070，China)
Abstract：Based Oil actual practice of new Jiuyanshan Tunnel，according to analysis on safety and
stability of existing tunnel lining structure，research on construction technique schemes and monitoring
measures of new double tunnel undercrossing the existing single line tunnel are made．In the
construction，advanced pre·support measures combined with+108mm pipe
shed and 4,42mm small pipe
are used，support parameters are optimized and reasonable blasting parameters are made．Layout of
monitoring points and choice of measurement frequency are introduced．Based on monitoring，
construction technique and support parameters are adjusted to ensure the safety of existing tunnel and
construction process．
Key words：existing tunnel；undercrossing tunnel；support parameter；blasting parameter；monitoring
1 工程概況
新九燕山隧道下穿既有線洪市溝二號隧道，再
穿過九燕山分水嶺，從前黃土溝出洞，地面高程一般
為l 158～1 335m。隧道進口基巖裸露，山坡表層沖
溝發育，地表植被較發育。隧道最大埋深210m，一
般埋深34～80m。隧道在DK514+883．6處下穿既
有線西延鐵路洪市溝二號隧道(交叉點在既有線隧
道內的里程為K516+568．2)，隧道中線與既有鐵路
中心線夾角為96。18 748”，新建隧道與既有隧道間巖
層凈距約7．8m。新舊隧道的相互位置關系如圖1
[收稿日期]2010-05·12
[作者簡介]展宏躍，鐵道第三勘察設計院集團有限公司助理工程
師，天津市河北區岷江路10號鐵二院城交通院300251，電話：
15122372092．E-mail：zihua2001@163．corn
所示，下穿段新建隧道斷面如圖2所示。
2既有隧道安全分析及加固方案
2．1 既有隧道襯砌結構健全度評價標準
既有隧道結構健全度評價標準：①健全度A
既有結構因變形而侵限，可能產生崩塌以及因材料
劣化等對運營有安全威脅；②健全度B 襯砌混凝
土產生裂縫等病害，但對結構安全無礙；③健全度C
有變形，但不發展，對使用無影響。
2．2既有隧道安全判斷基準
2．2．1開挖影響控制標準
根據襯砌結構的穩定、建筑界限的要求等設定
容許值，作為相互影響預測和安全監控依據，確保既
有隧道襯砌結構的安全。新建隧道施工對既有隧道
的影響以安全系數符合《鐵路隧道設計規范》
萬方數據
乎蠊島
一囊i：眩’?l曩。，
。“5“。4”攀“5”：|?。”’”
**}n
目l *}日Km目§＆I*ii§
Flt 1 Position FelallOn of?a㈣old unneh
：黜t；：{：}乳
：：} 一，=
；； !!l ；。1?耀
i豎專1魯疊==妻殺疊一導。。穹墨球r
目2*t％illT#*Ⅲ}t
TBl003--2005要求為肚準，同時應力的增加應“
懂力增加容許值為箍準既有隧熊冉1：影響隧道功
能的昌l傷時．托臆力群許值增加0 5 kPa．壓肺力容
許位±ff舯2kPa；既有醛遺址卡時札應力容n值增
加1 kPa：堆坩山釋¨：仇增自n 5 kPa．
2．2．2爆破振動影響控制標準
爆破蜜施前心咒坪定JE町能產’P的掀動等級．
J#將掀動破±{：等墩拄制在簋個范|q內，爆般振動逃
度弈訂’價桃結構物的在E辛膻確越∞地幸勝A 擇
許撖礎述度2cm／s；窖健±度B 樣許振動速度
3呷／s；④蛙食艘c 樣詐振曲建度4em／s
2 3洪『“溝i號隧道蛹省及+盆蒯
既有線洪市溝_二吁隧道與新九捷山璉道榨受段
位fn線段．采用“墻式材砌。杠K516+565處拱
頂有少甜滲水．在新建疆道r拜段施工麗，對交義
段既冉隧道材砌結內進行了榆鍘+主要包括④討
瑚混凝I：外觀、裂縫＆轡赫水州夜；②隧道"卿厚度
艘襯瑚背后世實搜檢測；④襯砌混凝上強度：④襯劫
混稚土堿化椿度；⑤鋼筋銹蝕程度和保護按厚度等．．
拉測結果嵌研交x段既有隧道十t砌站挎肇奉完好。
2．4既有隧道加嘲方案
I)運輸鋼軌進醚進利川H閉天窗點，將加固
所需的40撒PSO鋼軌在第1扶封閉點內令鄔運輸
進洞分別堆放在線路兩側+確保卸車后鋼軌不措^
饑乍車輛m界
2)I％n線路加【q施J． ^斑點絨躋蚶腳“R，
竹七扒蹤姐仃拽地n．抽換成抗術枕水M距遺“1州
呼勾嘶止軌越艇齬．嘶次需住州腔鋼軌·lJ的一股
F堆絕緣橡腔搬．川u肜#連接斟【牲過氍中，扣
什＆【彤J、¨l：滿蝶竹．小得涌裝佯墊吲住確保
安全髓防護『’仆們悄M r綁裝T乍錒軌柬槳設防
護員24h刖l≈“節他澩拆除線路恢復iE常運{7。
3j加lq完墟Ji霉椅書線蹄狀況．∞：線路限謎瑚
問．應嚴格按批準的施l：打寮廈《鐵路工務規則》規
定．設性堿建聃護孵呼．I：地設扎腫i井機．派防護人
員H出看守．菲喂絡見衄☆年站與工地的聯系，lE確
掌握列車運{r技施I。悄況趴"始加l目起．必自l精
派々人在桿趟州個迎址n，塒施l：地段(扣軌地段
勝阿端枰20m艟Ⅲ內)的線路軌蝌水平、片向駛扣
梁結構進什小問斷艙^控現M題及時樞治。
4)朋嘲完牛肝，限迷45 km／h殲通線路施l+
結束Ji．擗稱加附扣軌．盡快慨艇線路．線路開通后
接有蓋墁定連緘達到正常行乍要求：
3新隧道施工技術
3．1超曲預主護
3．1．1&amp;amp;108mm凡竹柵超前支護
勝遒下穿既打鐵路段拱部設置十108mm大管
棚超前域支護．長許柳為10—40re．州每節長度4—
6m的熱軋無縫鋼釬(4108×9)“絲扣空錯連接，舊
一斷∞l內接頭戥恥不得超過總鋼管教的50％．環向間距40。m．鋼花管軸線。J襯砌外緣啦角I?3。
鋼花骨施I．耗向誤差《20em．環向誤差《10cm。鋼
托管上鉆濁漿孔，孔往10—16ram，孔州昕I 5em，梅
花形自f灶．雕酃留水自I扎的l J：裝段100cm
K骨撕注漿采』1j水泥漿液，漿液濃度，一般丸轉
后敞．水灰比2 1—0 6 1(質量比)，注漿J《力0 5
—2 OMPa。注漿lmI＆進行現場注漿試駐．根據實際
情況塒察洼漿參數：采用2臺往漿泵從塒側向拱巾
雎注．開始低壓諱漿，然后慢慢升壓、穩壓，住終壓狀
態下持壓15—25rain．注漿結求后用M5東澎砂漿克
填鋼管、為提高導管的抗彎能力．醴qbl08mm管棚
時可在導管內增設鋼筋籠．鋼筋籠由4椎622主
筋和固定環組成．砂漿或細石混凝t填允．固定環采
用短骨節．將其’_士筋蚪接．接1m間距世置，同定
環外徑83mm囀厚4m長100mm
3．1．2 642mm超前小導符琬支護
拱酃120。范婀沒d|，42mm小導符配合$108mm
許棚井往水泥漿超前支護．小導管采川642 x 3 5
冷軋無縫俐管和竹身設注裝扎．孔張IOmm．扎刪
距50t：m．梅花形柑置．晌端加[成錐形，勝部K度≥
萬方數據
*女躍尊：《建Ⅸ《＆dT#E目4＆自路＆m＆I＆d#$ 59
30cm，作為不鉆孔的止?jié){段。小導管安設采川鉆孔
打^}圭．先按設計要求鉆孔．鉆孔直徑比鋼管直徑太
3—5mm，然后將小導管穿過鋼架+用錘擊或鉆機頂
人，頂^長度≥90％鋼管長度，并用高壓風將鋼管內
砂百吹出．注^體積比為I：I一1：0 6的水泥漿與水
玻璃漿液．注漿壓力為0 5—2 0MPa。
3．2土護參數優化
DKSl4+870 DK514+900段為主要受影響
段．采川雙帆壁導坑法開挖。村痢采川“下穿段襯
砌”鋼筋混凝1．結構．全環設1榀122b鋼架．棋部
120。范圍設042mm小導管配合4108mm管棚并注
水泥漿超前支護．小導許長4 om．環向間距0 5m， 其縱向搭接長度≥Im+外插角度10”15；管棚長
30m。環向間距0 6m，外捕角度1?3。為r減少
新線隧道開挖過程中時既有鐵路線的影響．在此段
拱部1 50。范圍內徑向加設642mm注漿小導管小
導管K 3 5m．間距1 0m x1 0m。
3 3下穿段施工方法
每次開挖支護長度控制在0 5m，二次支護個
循環為2 5m．開挖支護一達到一個村砌循環后．應停
止掘進，待施作完村砌后再開始下一循環施丁。拱
腳及墻腳處鋼架底部打酷鎖腳鋪管，每處2根，確保
鏹集基礎穩定．“限制拱頂變形，如圖3所示。由于
列車通過時振動太．隧道丌挖應在火車通過后進行．
在火車通過前對未開挖完段采用麒術或鋼管進行臨
時支護。下穿段施工I藝：①施作拱部管幕披超前
小導符超前支護；@開挖蚶側上臺階．盈時施作初期
支護及臨時立護，打搜鎖腳錨骨；③繼續向下開挖兩
側土體．施作初期點護廈臨時土護，打設鎖腳錨管；
④開挖中部上臺階土體，及時施作拱部初期支護：⑤
繼續向下開挖中部土體；⑥開挖中群伸拱土體，鹽時
施作韌期直護：⑦拆除部分棟時點護，先施作仰拱，
然后施工隧底填充：⑧拆除莉余臨時土護．施作拱墻
二襯，封閉結{句，最后施工洞內剩余附屬結構。
目3*t*m☆I(lǐng)*《Ⅲ
Fig 3 Cowt¨cflooⅢtInn 0fthe—tunttel
3．4輯爆破振動
為了確保安全．應將開挖爆破振動控制到最低
限度，減少既有隧道下沉和變形量。通過分析及現
場監測．在交衛點前后各2—3倍澗徑范圍內趣工
時．應嚴格控制以下因素。
I)采用短進尺、控制一趺性起爆藥量的方法來
減弱新建隧道爆破振動波的強度，采用周邊炮眼預
裂爆破阻隔減弱振動渡向既有隧道傳播、擴散的方
法消弱爆破振動渡對既有隧道的振動和破壞作用。
2)住進行雙側壁導坑分部開挖時，每個分部單
元為一十獨立的爆踱施上單元．不允許兩個或多十
單JE同時起爆。
3)每循環進足確定為0 5一Im．炮艇深度全部
定為1 3m．炮眼直徑為40—42mm。采用2號巖石
硝銨炸藥，胤邊炮眼采用$20mm的小藥卷，其余炮
眼均采川$32mm×200mm(k)的普通藥卷。起爆
采用1—11段的蠅料導爆管非電毫秒雷管徽差起爆
系統，周邊炮眼采”j I段毫秒雷管．最先起爆。
4)撤?！墩谱用婕诫H問嶄情況臺理確定單位用
藥量g控制用邊炮睢g在0 3～0 5 kg／m’．控制其
他炮眼q在0 4—0 7kg／m1。用Q=qnbf．口=qawl
或p="‘I來}|算單孔藥醋．式巾：n，6．w為同排
炮跟州距和排距或環距．f為炮眼渫醴
5)根據公式Q．=帶(K．／K)“。嚴格校棱控制
延時爆破最大段起爆最大藥量式中：R為爆破區到
既有隧道的距離；r。。為既有隧道允許安全振動
建窿．取15cm／s左右；K為與攆破技術和振動渡傳
播連往介質有關的系數；a為爆破振動衰減指數。
3．5監控量測
3 51既有隧道監洲
璉擇在既有璉道釩軌側面及軌枕端地表進行量
測。其目的是監測軌道變形情況．出現異常情況及
時與J．務部門相關人員其同分析朦凼、研究解決方
寰，對在施工過程中出現小的基礎沉降、軌道下沉等
及時用道砟進行婀整．吼保持該段線路的安全運營．
為新建隧道支護參散及施工方法提供科學依據。量
涮斷面及測點布置如圖4所示．監控艋測方法與要
求如表2所示。
3．5．2新建隧道監測
1)量涮項日嗣內外稅察、琦空水平收斂、拱
頂下沉以及地表下沉4十必測項目，
2)最測斷面及測點布鬣橫斷面方向在隧道
中心拉兩側間距3 5～5m．5-7m處施設下沉測點，
母斷面設9一13個。監測范圍應在隧道開挖影響范
圍以外。地表下沉量測應在開挖面前方隧道埋置深
萬方數據
60 施工技術第40卷
圖4既有隧道測點平面布置示意
Fig．4 Plan arrangement of measuring
points of existing tunnel
度與隧道開挖高度之和處開始，直到襯砌結構封閉，
下沉基本停止時為止。根據《鐵路隧道噴錨構筑法
技術規范》TBl0108--2002要求，凈空變形量測斷面
的間距應根據圍巖級別、隧道斷面尺寸、埋置深度及
工程重要性等確定，本段按5m設計。量測斷面測
點布置如圖5所示。
，夕≠=f≮≮、
／A ▲
圖5量測斷面測點布置示意
Fig．5 Measuring points arrangement
3．5．3量測頻率
洞內觀察分為開挖工作面觀察和初期支護狀況
觀察兩部分。開挖工作面觀察應在每次開挖后進
行，地質情況基本無變化時，可每天進行一次。對初
期支護觀察也應每天至少進行一次，觀察內容包括
噴射混凝土、錨桿、鋼架的支護狀況。凈空水平收斂
量測和拱頂下沉量測采用相同的量測頻率，如表3
所示。實際量測頻率應根據變形速度和離開挖工作
面距離選擇一個較高的量測頻率。
表3量測頻率
Table 3 Measuring frequency
注：B為隧道扦挖冤度
4 結語
1)在新九燕山隧道交叉段施工前，對既有隧道
襯砌混凝土強度、襯砌背后密實度、襯砌抗振性等進
行綜合分析，制定合理的施工方案及爆破參數，確保
施工的順利進行。
2)新建隧道掌子面掘進至交叉點前3—4倍洞
徑時，需做好新建隧道和既有隧道內的監控營測，通
過對監測結果的回歸分析，及時掌握既有隧道的變
形情況，進而對新建隧道的開挖方法及支護參數及
時調整，確保既有隧道安全。
3)新建隧道施工下穿段l一2倍洞徑時，為確
保安全施工，應采用雙側壁導坑法，輔以長管棚及超
前小導管注漿加固，嚴格控制既有隧道變形和沉降。
施工完成后，應對交叉段既有隧道重新進行評價，確
保在施工完成后不會因后續列車振動而產生破壞。
參考文獻：
[1] 陳衛軍，朱忠?。嚯x交疊隧道研究現狀及評析[J]．現代
隧道技術，2002，39(1)：42-46．
[2]鐵道第二勘察設計院．TBl0003--2005鐵路隧道設計規范
【s]．北京：中國鐵道出版社，2005．
[3]TBl0108--2002鐵路隧道噴錨構筑法技術規范[S]．北京：中
國鐵道出版社，2003．
[4] 潘曉馬．鄰近隧道施工對既存隧道的影響[D]．成都：西南交
通大學，2002．
[5]李曉紅．隧道新奧法及其量測技術[M]．北京：科學出版社，
2002．
[6] 駱建軍，張頂立，王夢恕，等．地鐵施工對鄰近建筑物安全風
險管理『J]．巖土力學，2007，28(7)：1478—1482．
