解：(一)頭部計算
　　1. 計算火孔總面積F_p
　　按表3—6—7選取火孔直徑d_p=2．8mm，一次空氣系數α′=0．6，相應火孔熱強度
　　q_p=11．6×10^-3kW／mm²，
　　


?

　　2．計算火孔數目n
　　d_p=2．8mm時，一個火孔的面積f_P=6．15mm²
　　


?

　　3．火孔排列
　　火扎布置成兩圈，內圈孔數n₁=9孔，外圈孔數n₂=30孔。內圈火孔和外圈火孔軸線與燃燒器平面夾角為60°，火孔間距為：
　　s=2．5d_P=2．5×2．8=7．Omm
　　4．計算火孔深度h
　　取火孔深2．3d_p，則h=2．3×2．8=6．4mm
　　5．確定頭部尺寸
　　取頭部截面積為火孔總面積的兩倍。
　　則頭部截面積F_h=2×F_p/2=F_p\241mm²
　　相應的頭部氣流分配道直徑D_h=18mm
?

?

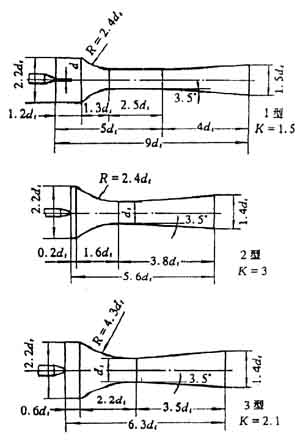

圖3-6-21 三種引射器

　　6．計算頭部能量損失系數K₁
　　先取火孔流量系數μ_p=0.8，則火孔阻力系數??

，混合氣在火孔出口的溫度為t=100℃
則
?

?

　　(二)引射器計算

　　1．計算引射系數
?

?

　　2. 選取引射箭型式
　　選取1型引射器，如圖3—6—2l，其能量損失系數K=1．5。

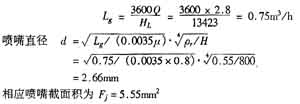

　　3．計算噴嘴直徑d
　　燃?xì)饬髁繛椋?br /> ?

?

　　4．計算最佳燃燒器參數F1op
?

?

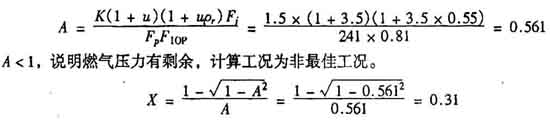

　　5．計算參數A、X
?

?

　　6．計算引射器喉部面積和直徑
　　計算參數F₁=X·F_lop=0．31×0.81=0．25
　　喉部面積F_t=F₁·F_p=0．25×241=60．25mm²
　　相應喉部直徑d_t=8．76mm，取為9mm。
　　7．按1型引射器，可確定其它部位尺寸，如圖3—6—22所示。
?
