圖3-6-24 圓錐形噴頭
(a)空氣冷卻；(b)水冷卻

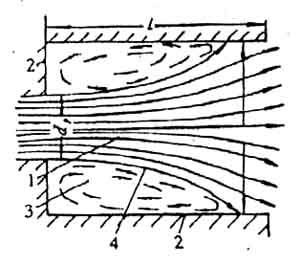

圖3-6-25 火道工作簡圖
1-混合物擴張區；2-火道邊界；3-回流區；4-回流邊界表面




圖3-6-3-26 板式無焰燃燒器
1-引射器；2-鋼管；3-氣流分配室；4-火道；5-隔熱層

　　二、無焰式燃燒器的特點及應用范圍

　　無焰式燃燒器具有燃燒完全、過?？諝庀禂?shù)低、火焰溫度高、燃燒熱強度高等特點。但它對火焰穩定性差，為了防止回火，使頭部結構比較復雜，這就使得熱負荷大的燃燒器體積龐大和笨重，噪音大。
　　這類燃燒器主要應用在工業加熱裝置上。
?
