一、啟動運梁車
1.????? 檢查離合器開關是否位于(插入)1號位置。
2.????? 檢查所有裝在輪組,司機室和動力組上的緊急制動按鈕未被按下(未啟動)。
3.????? 將接線選擇開關旋轉至1位置，綠燈亮起表示電路接通。
4.????? 按下發光按鈕即插入指令，按鈕內綠燈亮起。
5.????? 扭動發動機1的打火鑰匙;報警熄滅起說明點火成功。此時油壓釋放,發動機電池電壓釋放。
6.????? 按以上步驟啟動發動機2,發動機運行5-10分鐘后,使發動機各部分達到所要求的工作溫度。
7.????? 按下發光按鈕,此時司機可以通過操作按鈕輸入操作指令,發光按鈕的綠燈亮起表示控制線路激活。
注意: 司機室所有互鎖系統, 一司機室在執行命令時,另一司機室不能執行任何命令。 例如:當主駕駛室工作時,副駕駛室不能工作。
二、停車制動
在司機室內配置了控制停車制動器的選擇開關并帶有發光信號燈.
首先,為松開剎車片,選擇開關應搬至0位置.紅燈熄滅;制動器壓力計顯示壓力為40至60bar
其次,為壓下制動器,選擇開關應搬至1位置.紅燈點亮;制動器壓力計顯示約為0bar,表示停車制動器螺線閥門并未閉合。
運行過程中為使運梁車停車,司機應釋放加速器將發動機轉速降至最小.
一旦運梁車停車,司機可以通過扭轉選擇開關到位置1來啟動停車制動器.
當運梁車被制動時,轉向和走行均被終止,如果插入制動器,轉向和走行運動均會突然停止.
應特別注意的是,當運梁車運行時不可插入停車制動器,這將導致對設備的嚴重?fù)p壞.
三、加速器
共有兩個加速器操縱桿,每個司機室一支: 此操縱桿用來提升或降低柴油發動機轉速.
每當運梁車完成一個工作行程時,司機應將發動機退回至待用狀態,其轉速約為1000rpm.
四、運梁車走行
如制動器未分離，走行無法實現。
1.????? 把停車只動開關扳至0位置，機器可以走行。當進行到合適的停車位置時，把停車只動開關扳至1位置（此時開關燈亮，運梁車兩次制動）
2.????? 司機推動操縱桿，機器就可以前行或后退。形式速度與操縱桿傾斜角度和柴油機轉速成比例。
3．兩柴油機均使用位于控制板的手動操縱桿加速。同一操縱桿控制兩柴油機，因此其轉速相同?？刂瓢逄幱袃蓚€(gè)轉速計，分別計量柴油機1和2的轉速。
4．司機通過控制控制版上的發亮開關的位置，可使運梁車在高速或低速擋運行，當開關扳至位置1時，轉速計啟動，柴油機轉速可以由0調至最最高。
五、運梁車轉向
如制動器未松開，無法實現轉向。
1．將操縱桿推至轉向位置，停留時間越長，轉向角度越大直至機械-液壓系統所允許的最大轉向角度。
2．所有液壓管線內液體壓力均由電-液壓系統控制，這樣如果輪或輪組遇到障礙或阻力可以防止機械系統受到損傷，如發生此類情況，轉向會自動停止。
六、高架橋上行走路線的控制
當運梁車在高架橋上行駛時，為避免其自重和負載對高架橋造成的損傷，應特別注意其行駛路線。

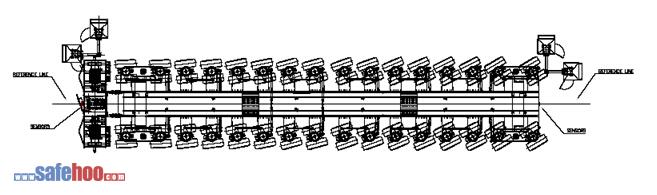

在運梁車四個角處各有一光學傳感器，分別監視運梁車左前，右前，左后，右后方。
在高架橋表面有一條黑色參考線；前后四個傳感器應分別位于參考線左邊及右邊。
首次警報提醒司機某一側偏出導航線。第二次警報將中斷運梁車的走行過程。
在司機室內有兩個紅色警示燈。
分別指示運梁車前后是否偏出導航線。
一旦運梁車偏出導航線，兩燈將點亮。
司機用轉向控制器可以操縱運梁車返回其正確位置。如果司機并未調整方向任運梁車?yán)^續偏離方向，副傳感器將插入并拉響警笛；如兩秒鐘內司機還未將運梁車返回其正確駕駛位置，走行運動將被自動停止且紅燈亮起。
此時，司機在檢查了具體情況及發生原因后，為重新啟動運梁車必須按下旁路按鈕并將運梁車行駛回正確位置。
旁路按鈕需一直為按下?tīng)顟B(tài)，直至警報停止。
另有一開關可解開該系統使運梁車在高架橋上自由行走。
七、高架橋上的行走路線調節
通過在允許范圍內手動調節視覺傳感器的位置可以使操作區域變大或變小。
?
?
